Описание
Соединители 2рмг22б10ш1е2б (5)

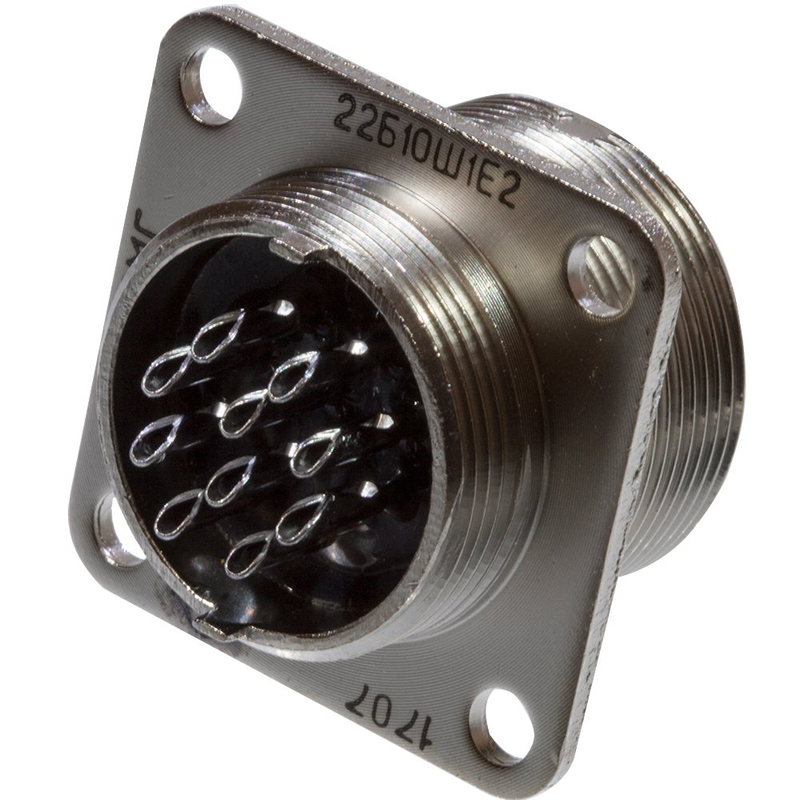

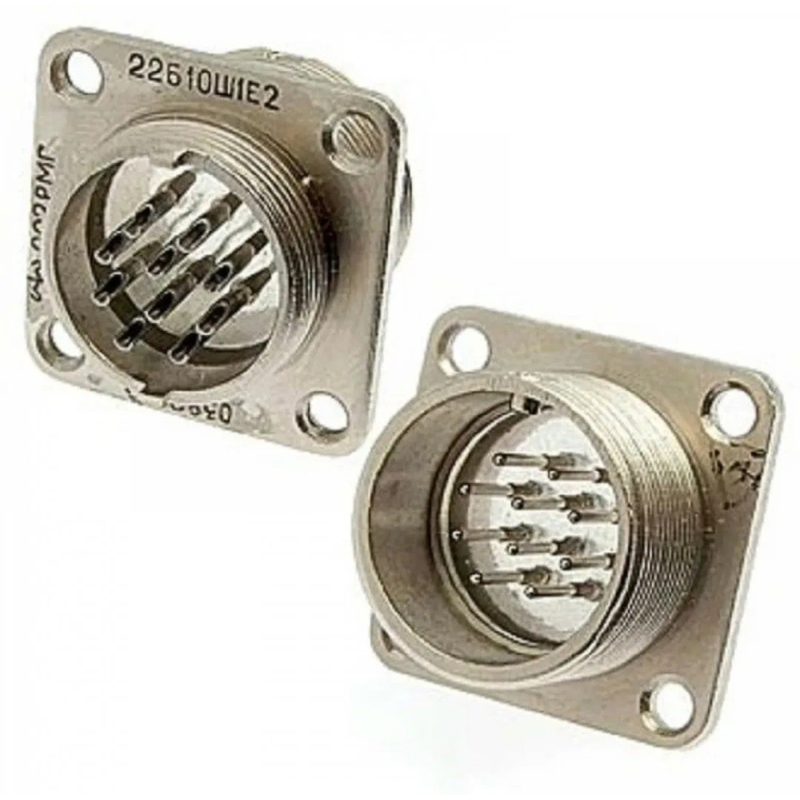

Соединитель 2РМГ22Б10Ш1Е2Б представляет собой герметичную приборную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока, а также импульсных токов. Он может использоваться в условиях, где требуется высокая надежность соединений, таких как радиоэлектронная аппаратура.
Основные характеристики
Тип соединителя : 2РМГ (герметичный)
Количество контактов : 10
Рабочее напряжение : до 560 В
Максимальная токовая нагрузка на контакт : 5 А
Температура эксплуатации : от -60°C до +200°C
Сопротивление изоляции : не менее 5000 МОм
Минимальная наработка : 1000 часов
Срок хранения : до 15 лет
Структура обозначения
Обозначение 2РМГ22Б10Ш1Е2Б расшифровывается следующим образом:
2РМ - тип соединителя
Г - герметичный
22 - условный размер корпуса (посадочный диаметр 22 мм)
Б - тип корпуса (блочный)
10 - количество контактов
Ш - часть соединителя вилка
1 - обозначение сочетания контактов по диаметрам (все контакты ?1 мм)
Е - покрытие контактов (никель)
2 - теплостойкость (до 200°C)
Условия эксплуатации
Соединитель 2РМГ22Б10Ш1Е2Б способен выдерживать:
Вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с?.
Одиночные механические удары с ускорением до 5000 м/с?.
Соединитель2РМГ22Б10Ш1Е2Б представляет собой герметичную приборную вилку, предназначенную для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он относится к серии цилиндрических герметичных низковольтных разъёмов и имеет посадочный диаметр корпуса 22 мм.
Основные характеристики:
Тип соединителя : 2РМГ — цилиндрический герметичный.
Количество контактов : 10.
Диаметр контактов : Все контакты имеют диаметр 1 мм.
Максимальная токовая нагрузка на контакт : 5 А.
Общая максимальная токовая нагрузка : До 42 А.
Рабочее напряжение : Не более 560 В.
Сопротивление контакта : Не более 15 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Покрытие контактов : Никель.
Теплостойкость : До 200°С.
Условия эксплуатации:
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.
Одиночные удары : Ускорение до 5000 м/с?.
Многократные удары : Ускорение до 1000 м/с?.
Линейные удары : Ускорение до 2000 м/с?.
Температура окружающей среды : От -60 до +200°С.
Пониженное атмосферное давление : До 133,32·10??? Па.
Относительная влажность : До 98% при +25°С.
Применение:
Используется для внутреннего монтажа в климатическом исполнении УХЛ и применяется в радиоэлектронной аппаратуре общего и специального назначения. Сочленяется с розетка ми 2РМТ по техническим условиям ГЕО.364.126ТУ.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
