Описание

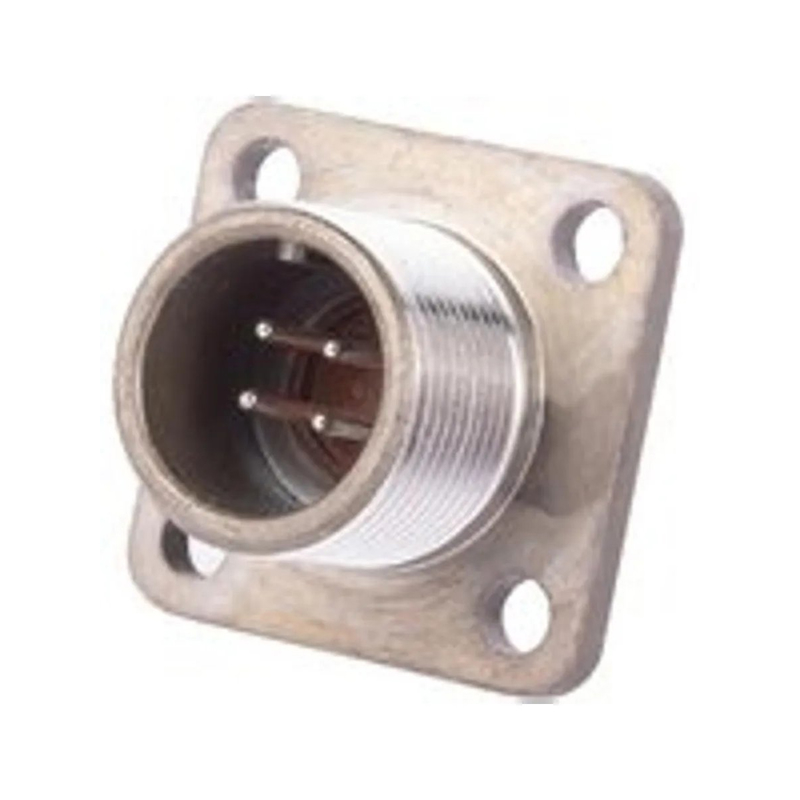

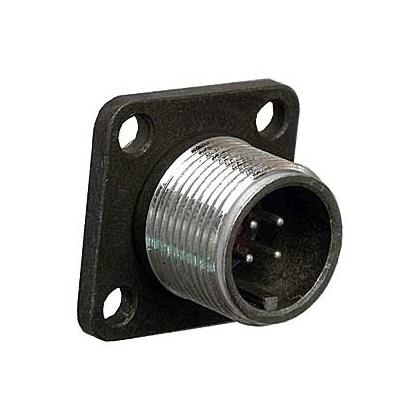

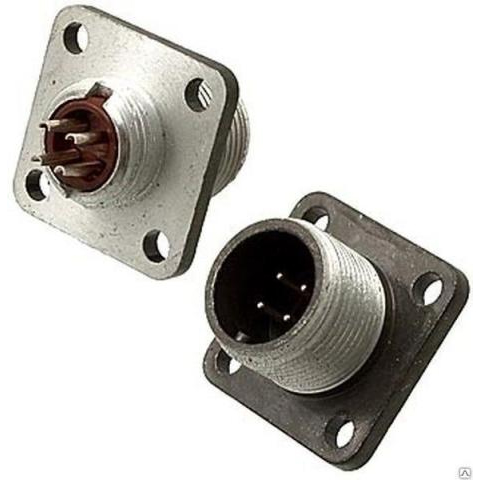

Соединители 2РМ14Б4Ш1В1
Соединители 2РМ14Б4Ш1В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока. Они имеют блочный корпус с посадочным диаметром 14 мм и оснащены четырьмя контактами диаметром 1 мм, покрытыми серебром.
Основные характеристики:
Количество контактов : 4.
Тип корпуса : Блочный.
Тип контактов : вилка.
Максимальное рабочее напряжение : До 700 В, но часто указывается до 560 В.
Токовая нагрузка : На каждый контакт до 8 А, суммарная нагрузка на соединитель до 27 А.
Сопротивление контактов : Не более 5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Теплостойкость : До 100°C.
Условия эксплуатации : Температура от -60°C до +100°C, повышенная влажность до 98% при 25°C.
Применение и особенности:
Используются в узлах и блоках радиоэлектронной аппаратуры.
Сочленение соединителей осуществляется резьбовой гайкой, поляризация корпуса одношпоночная.
Разъемы серии 2РМ могут иметь различные варианты исполнения, но соединение возможно только между кабельной и блочной частями.
Механические и климатические характеристики:
Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 490 м/с?.
Механический удар : Пиковое ускорение одиночного действия до 5000 м/с?, многократного действия до 1000 м/с?.
Линейное ускорение : До 2000 м/с?.
Разъем2РМ14Б4Ш1В1 представляет собой цилиндрический, низкочастотный, негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он имеет блочный корпус с посадочным диаметром 14 мм и состоит из четырех штыревых контактов диаметром 1 мм с серебряным покрытием.
Основные характеристики
Тип соединителя : Негерметичный цилиндрический низкочастотный.
Количество контактов : 4.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100°С.
Максимальное рабочее напряжение : До 700 В.
Токовая нагрузка на одиночный контакт : В разных источниках указывается от 4 А до 8 А
Максимальная суммарная токовая нагрузка на соединитель : От 27 А до 260 А
Сопротивление контактов : Не более 5 мОм
Сопротивление изоляции : Не менее 5000 МОм
Минимальная наработка : 5000 ч
Количество сочленений-расчленений : 500
Условия эксплуатации
Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?
Механический удар : Пиковое ударное ускорение многократного действия до 1000 м/с?
Применение
Разъемы серии 2РМ, включая 2РМ14Б4Ш1В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
