Описание

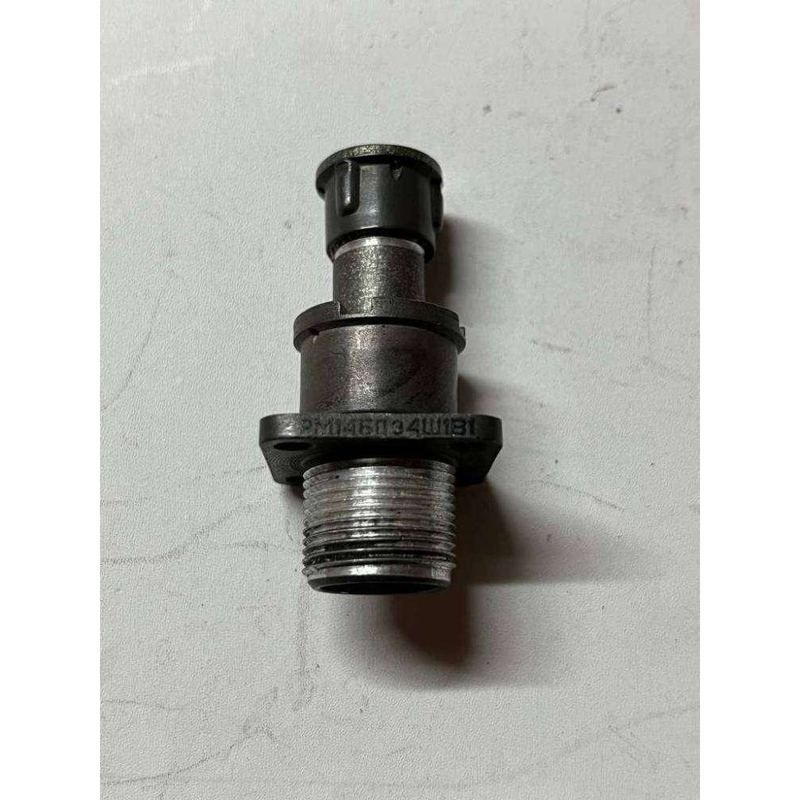

2РМ14БПЭ4Ш1В1
2РМ14БПЭ4Ш1В1 – это блочная кабельная экранированная вилка, используемая в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В.
Общие сведения :
Соединители 2РМ состоят из вилки и розетки, кабельного или блочного типа.
Соединение резьбовое, корпуса имеют одношпоночную поляризацию.
Контакты покрыты золотом или серебром, монтаж производится обжимкой.
Предназначены для внутреннего и наружного монтажа, в климатическом исполнении УХЛ.
Расшифровка условного обозначения 2РМ14БПЭ4Ш1В1 :
2РМ – тип соединителя.
14 – условный размер корпуса.
Б – вид корпуса: блочный (приборный).
П – вид патрубка: прямой.
Э – вид гайки патрубка: для экранированного кабеля.
4 – количество контактов.
Ш – часть соединителя: вилка.
1 – обозначение сочетания контактов.
В – покрытие контактов: серебро.
1 – теплостойкость: 100°С.
Технические параметры :
Тип соединителя: негерметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.
Количество контактов: 4.
Максимальное рабочее напряжение: 560 В или 700 В.
Максимальный ток на одиночный контакт: 5...8 А (диаметр контакта 1,0 мм).
Сопротивление контактов: не более 5,0 МОм (диаметр контакта 1,0 мм).
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
Диапазон частот синусоидальной вибрации: 1...5000 Гц.
Рабочая температура окружающей среды: от -60 до +100 °C.
Минимальная наработка: 1000 часов.
Максимальное количество сочленений-расчленений: 500.
Срок сохраняемости: 15 лет.
Область применения :
Радиоэлектронная аппаратура и системы связи.
Промышленное оборудование и автоматизированные системы управления (АСУ).
Контрольно-измерительные приборы и датчики.
Оборонная и специальная техника, требующая высокой надежности и защиты от электромагнитных помех.
Транспортные средства (железнодорожный, морской транспорт) для систем сигнализации и управления.
Системы электропитания и коммутации в различных условиях эксплуатации, где необходима экранировка.
Ответными частями для вилки 2РМ14БПЭ4Ш1В1 являются розетки 2РМ14К4Г1А1, 2РМ14К4Г1В1, 2РМ14КПН4Г1А1, 2РМ14КПН4Г1В1, 2РМ14КПЭ4Г1А1, 2РМ14КПЭ4Г1В1, 2РМ14КУН4Г1А1, 2РМ14КУН4Г1В1, 2РМ14КУЭ4Г1А1, 2РМ14КУЭ4Г1В1, 2РМТ14К4Г1А1В, 2РМТ14К4Г1В1В, 2РМТ14КПН4Г1А1В, 2РМТ14КПН4Г1В1В, 2РМТ14КПЭ4Г1А1В, 2РМТ14КПЭ4Г1В1В, 2РМТ14КУН4Г1А1В, 2РМТ14КУН4Г1В1В, 2РМТ14КУЭ4Г1А1В, 2РМТ14КУЭ4Г1В1В.
