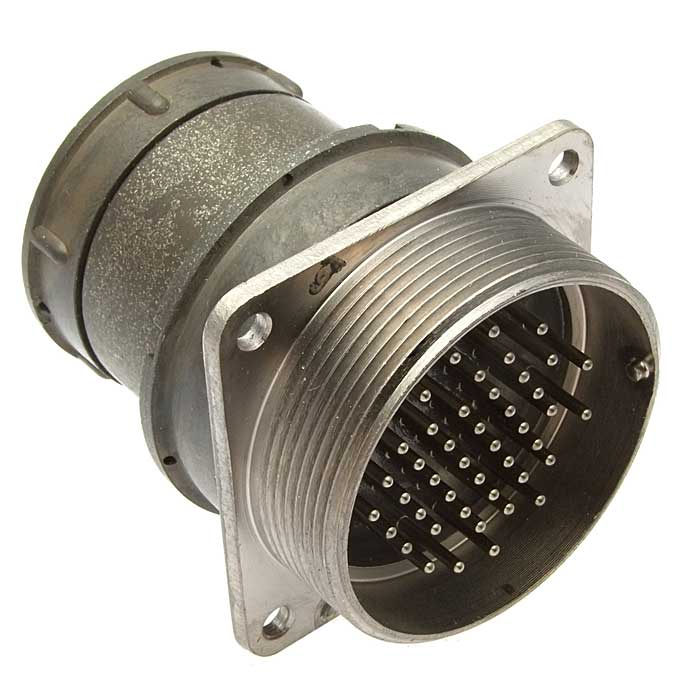

Соединитель 2РМГД42Б4ШЕ2Б «5» — это низкочастотный герметичный цилиндрический разъём типа 2РМГД, предназначенных для работы в электрических цепях постоянного, переменного и импульсного токов. Ниже поясню его маркировку и ключевые особенности.

• 2РМГД — группа герметичных приборных разъёмов серии 2РМ (низкочастотные, цилиндрические, для монтажа в приборах и аппаратуре).

• 42 — условный размер корпуса (диаметр/габарит корпуса по стандарту 2РМ).

• Б — вид корпуса «блочный (приборный)», т.е. разъём рассчитан на монтаж на приборной панели или корпусе оборудования.

• 4 — количество контактов в разъёме (в данном случае 4 контакта).

• Ш — тип соединителя (чаще всего «Ш» обозначает вилку, а «Г» — розетку).

• Е2 — покрытие контактов (никель, более точное исполнение покрытия по стандарту на 2РМ).

• «5» в маркировке указывает на конкретное сочетание контактов (вариант цоколёвки и электрической схемы внутри разъёма).

2РМГД относятся к герметичным соединителям, способным работать в условиях повышенной влажности и вибрации, что характерно для авиационной, судовой и наземной радиоэлектронной аппаратуры. Для типовых 2РМГД‑разъёмов (включая 42‑й размер) указываются следующие параметры:

• рабочая частота до порядка 3 МГц (низкочастотный диапазон);

• допустимый ток на один контакт порядка нескольких ампер (точное значение зависит от конкретного исполнения и диаметра проводников);

• высокое сопротивление изоляции (единицы гигаом), хорошая вибро‑ и ударостойкость;

• резьбовое сочленение с одношпоночной поляризацией, что позволяет надёжно состыковывать вилку и розетку, избегая перепутывания.

Такие разъёмы обычно используются для межприборных и приборно‑кабельных соединений в радиоэлектронной аппаратуре, включая авионику, корабельное оборудование, промышленные системы управления и измерительные устройства. Герметичное исполнение позволяет применять их в условиях повышенной влажности, в том числе приборные соединители 2РМГ(Д) часто используются вместе с кабельными розетками серии 2РМДТ.
