2РМ14БПН4Ш1А1

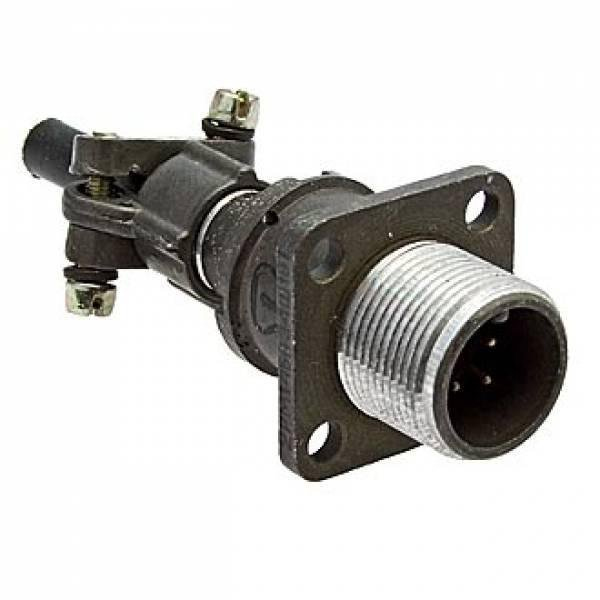

Разъём2РМ14БПН4Ш1А1 относится к серии низкочастотных негерметичных цилиндрических соединителей2РМ , предназначенных для работы в электрических цепях постоянного и переменного тока.

Расшифровка обозначения

• 2РМ — серия низкочастотных цилиндрических разъёмов.

• 14 — условный размер корпуса (диаметр посадочного отверстия около 14 мм).

• Б — блочный корпус (приборная вилка/розетка с фланцем под крепление в панель или корпус).

• П — вид кожуха (патрубка) — прямой.

• Н — вид гайки кожуха — для неэкранированного кабеля.

• 4 — количество контактов.

• Ш — часть соединителя — вилка (ШР).

• 1 — сочетание контактов — все контакты диаметром 1,0 мм.

• А — покрытие контактов — золото, что обеспечивает высокую коррозионную стойкость и стабильность переходного сопротивления.

• 1 (теплостойкость) — рабочая температура до примерно +100 °C.

Основные технические особенности

• Назначение : используется в электрических цепях постоянного и переменного тока, частотой до примерно 3 МГц.

• Климатическое исполнение : обычно УХЛ2.1; рабочая температура окружающей среды — примерно от–60 °C до +100 °C , допускает эксплуатацию в жёстких условиях.

• Максимальное рабочее напряжение : порядка560 В , максимальный рабочий ток на контакт — около7 А , что типично для разъёмов 2РМ с контактами диаметром 1 мм.

• Изоляция и надёжность : сопротивление изоляции не менее нескольких сотен–тысяч мегом, количество сочленений‑расчленений — до500 циклов , минимальная наработка — от1000 до 5000 часов , срок сохраняемости до15–25 лет в зависимости от исполнения и условий хранения.

Условия применения

Разъём предназначен для приборных соединений в радиоэлектронной аппаратуре, промышленном оборудовании, системах связи и автоматики, где важны виброустойчивость, стабильность контакта и устойчивость к температурным и влажностным воздействиям. Благодаря блочному корпусу и прямому патрубку 2РМ14БПН4Ш1А1 удобен для монтажа на панели или в корпусах, а гайка для неэкранированного кабеля упрощает подключение обычных проводных линий.
