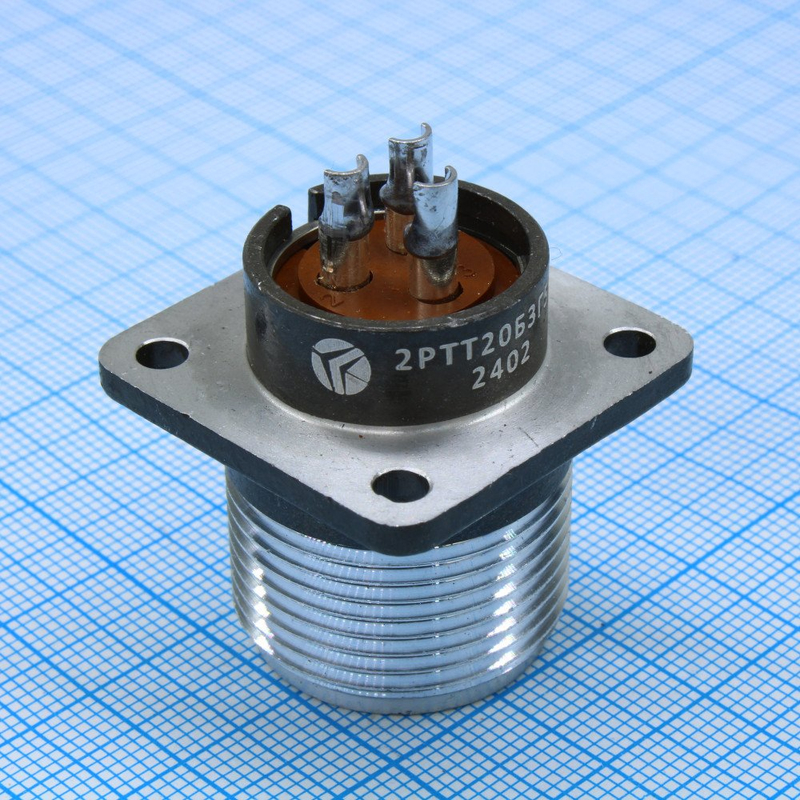

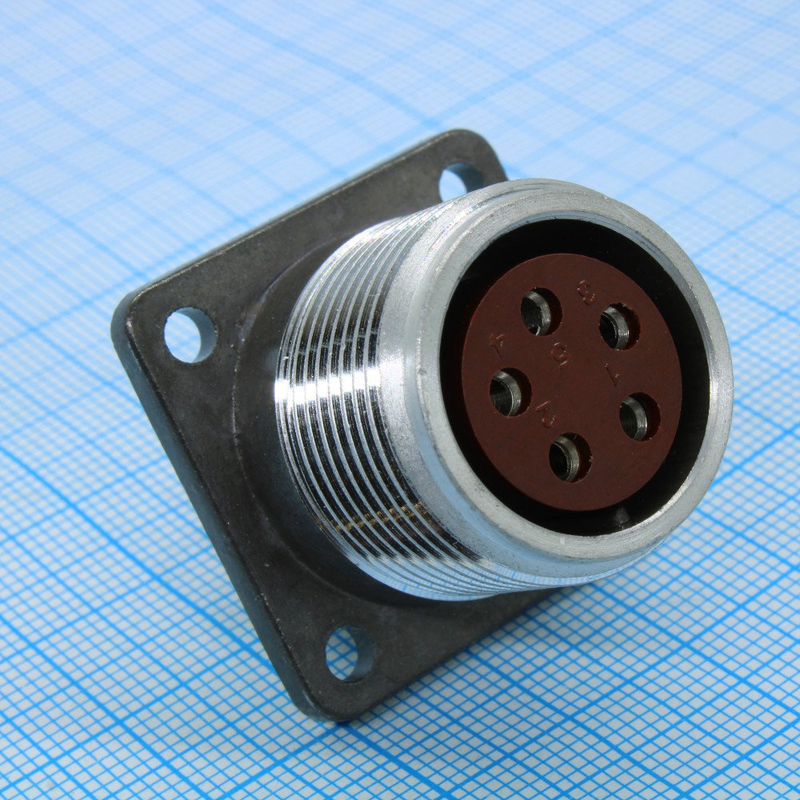

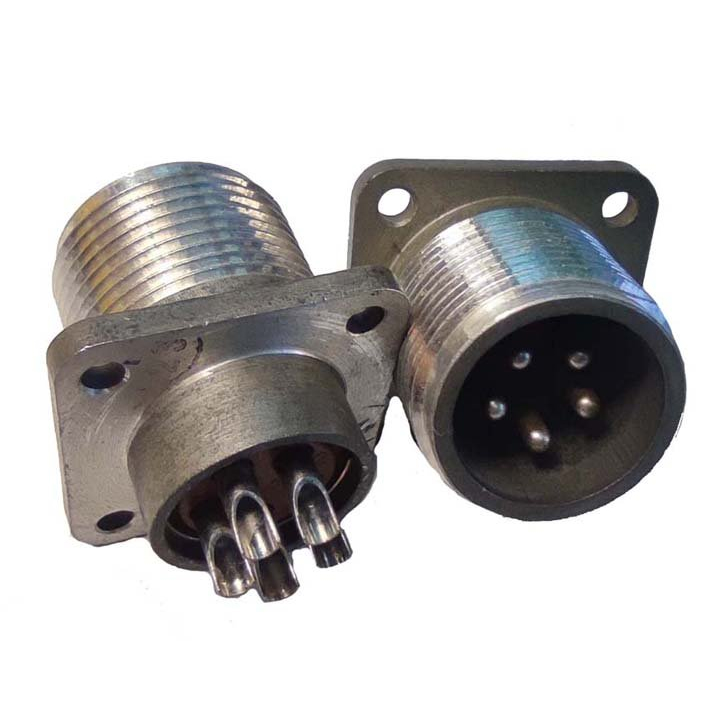

2РТТ20КШ40В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ, рассчитанный на надёжное соединение проводов и кабелей в радиоэлектронной аппаратуре общего и специального назначения.

Основное назначение

Этот разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц при достаточно высоких напряжениях (до нескольких сотен вольт амплитудного значения).
Соединитель используется для соединения и разъединения цепей проводов, кабелей, плат, узлов и блоков в различных устройствах, в том числе в условиях повышенных механических и климатических воздействий.

Расшифровка обозначения (на примере серии 2РТТ)

• 2РТТ — тип низкочастотного цилиндрического соединителя с резьбовым соединением.

• 20 — условный размер корпуса (мм).

• К — кабельный корпус (разъём предназначен для монтажа на кабель, а не на панель).

• Ш (в вашем обозначении 2РТТ20КШ40В) — обычно указывает на вид контактной части или конструкцию (точное значение зависит от конкретного ТУ, но в ряде источников Ш относится к типу контактного узла или конструкции штекера/гнезда).

• 40 — обычно указывает число контактов или их типоразмер, но в заявленной серии 2РТТ количество контактов может варьироваться от единиц до десятков, и точное значение 40 нужно смотреть по ТУ на конкретное изделие.

• В — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и повышенной влажности, в том числе в тропических условиях.

Климатические и механические характеристики

• Рабочий диапазон температур окружающей среды обычно от минус 60 до плюс 100 °C .

• Соединитель рассчитан на синусоидальную вибрацию и многократные ударные нагрузки, что позволяет использовать его в бортовой и подвижной аппаратуре.

• Минимальная наработка — порядка 1000 часов , при числе сочленений–расчленений до 500 циклов ; минимальный срок сохраняемости — около 15 лет .

Электрические параметры (для серии 2РТТ)

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В в зависимости от конкретного типономинала.

• Максимальная рабочая частота — до 3 МГц .

• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом, а сопротивление контактов — доли–единицы миллиом.

Особенности конструкции

• Соединитель состоит из двух частей — вилки и розетки ; соединение осуществляется резьбовым (винтовым) фиксатором .

• Контакты покрыты серебром , что обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

• Монтаж — обычно объемный, пайкой , разъём может быть кабельным или приборным, здесь К указывает именно на кабельное исполнение.

Если напишете, нужен ли именно штекер (вилка) или гнездо (розетка) , и актуально ли вам число контактов, можно уточнить точный тип и распиновку 2РТТ20КШ40В по конкретному ТУ.
