2РМ14БПН4Ш1В1

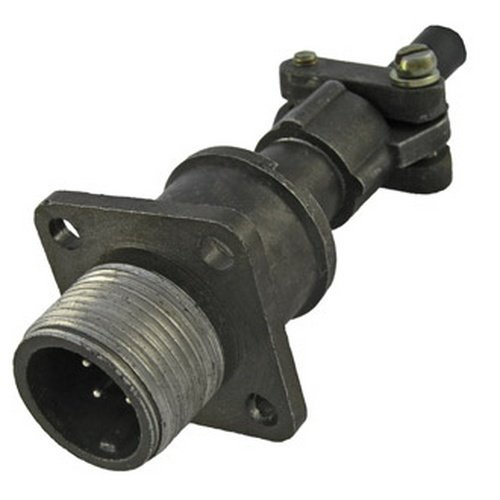

Разъем 2РМ14БПН4Ш1В1 — это цилиндрический низкочастотный негерметичный электрический соединитель семейства 2РМ, выполнен в виде приборной (блочной) вилки с четырьмя контактами.

Маркировка и тип

• 2РМ — обозначение серии низкочастотных цилиндрических соединителей.

• 14 — условный размер корпуса, диаметр посадочного отверстия порядка 14 мм.

• Б — вид корпуса «блочный» (приборный), предназначен для монтажа на плате или в корпусе прибора.

• П — прямой патрубок (направление кабельного выхода).

• Н — гайка для неэкранированного кабеля.

• 4 — количество контактов (4 шт.).

• Ш — исполнение вилка (штыревые контакты).

• 1В1 — сочетание контактов, покрытие серебром (В), теплостойкость до 100 °C (1), всеклиматическое исполнение (В).

Основные параметры

• Контакты выполнены извлекаемыми, диаметром около 1,0 мм, покрываются серебром.

• Максимальное рабочее напряжение до 560 В (переменный и постоянный ток).

• Допустимый ток порядка до 8 А на контакт и до значительной суммарной нагрузки (около 20–27 А на весь разъем в зависимости от условий и источника описания).

• Разъем рассчитан на применение в цепях постоянного и переменного тока с частотой до нескольких МГц.

Рабочие условия и надежность

• Интервал рабочих температур обычно от примерно–60 °C до +100 °C , что позволяет использовать разъем в широком диапазоне климатических условий.

• Разъем негерметичный, однако в сочлененном состоянии обеспечивает пылезащиту контактов и зон подключения проводов.

• Заявленное количество сочленений‑расчленений — порядка500 циклов, минимальная наработка и срок сохраняемости составляют тысячи часов и до порядка 15–25 лет в зависимости от конкретной спецификации производителя.

Применение

Этот разъем используется для монтажа в приборах и блоках радиоэлектронной аппаратуры, в том числе в промышленном и специальном оборудовании, где требуется надежное низкочастотное соединение с резьбовой фиксацией и возможностью частого сочленения‑расчленения.
