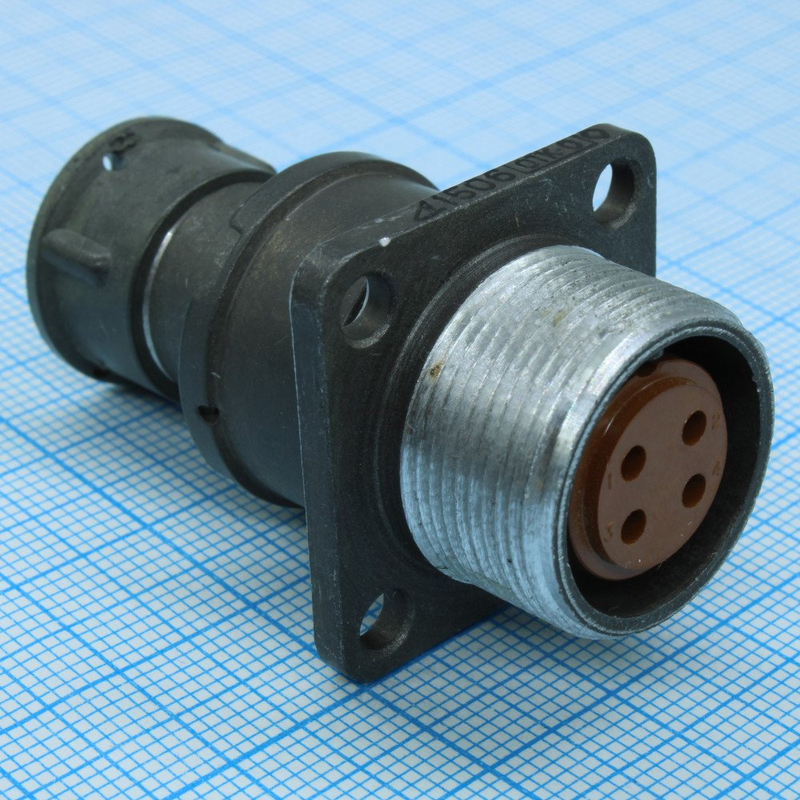

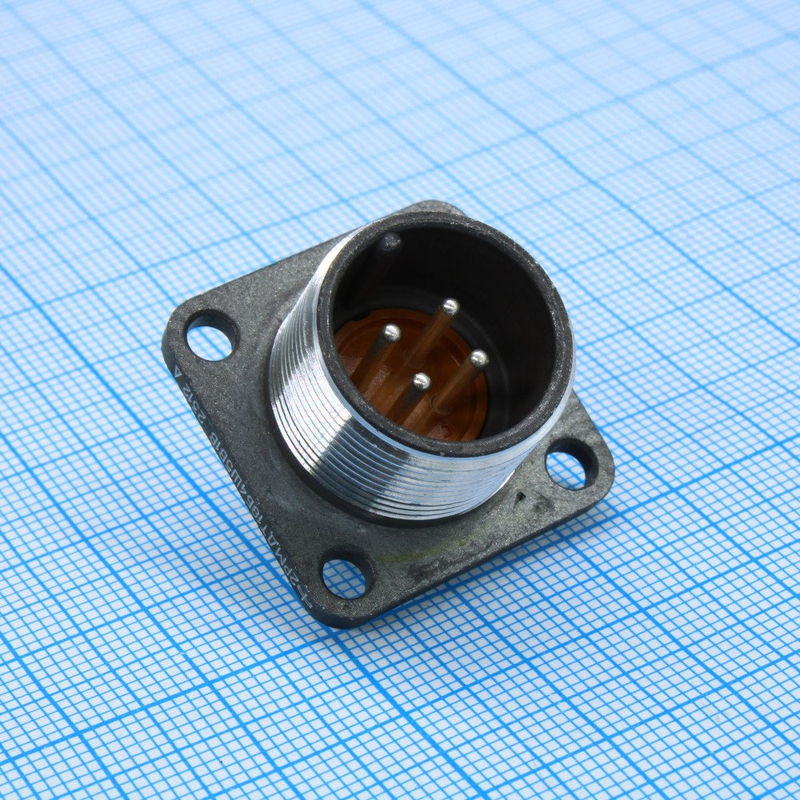

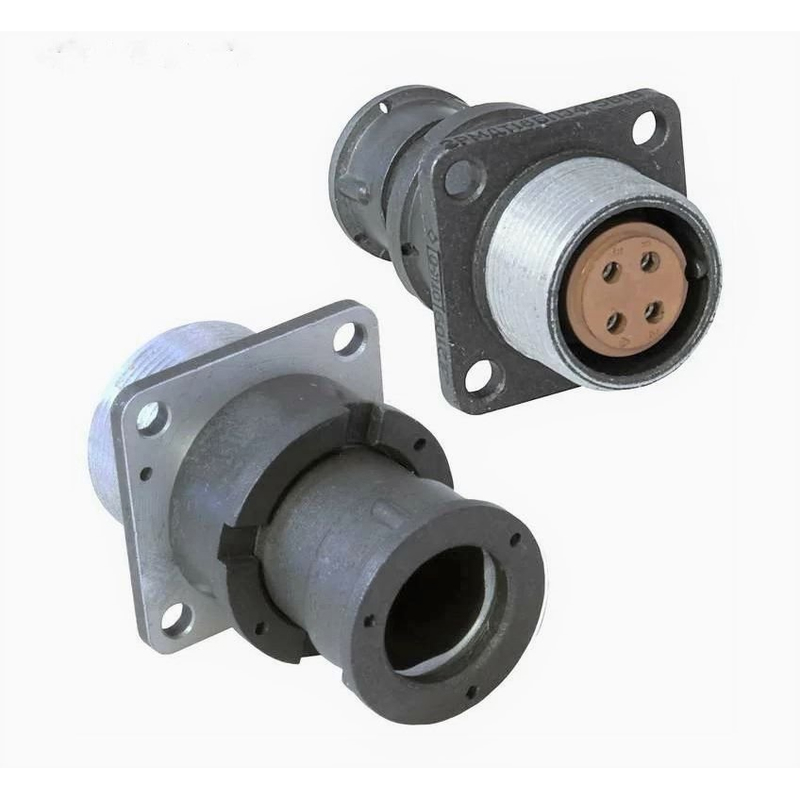

2РМДТ18БПЭ4ША1В — это низкочастотный цилиндрический электрический соединитель (разъём) серии 2РМДТ, блочная (приборная) вилка с прямым патрубком и резьбовой фиксацией.​

Что означает маркировка

Расшифровка обозначения по типовой серии 2РМДТ такая:

• 2РМДТ — серия соединителей, цилиндрические, низкочастотные, тропикоустойчивые, негерметичные.​

• 18 — условный размер корпуса, посадочный диаметр около 18 мм.

• Б — блочный (приборный) корпус, монтаж на панели/шасси.​

• П — прямой патрубок под кабель или подводку.​

• Э — исполнение под экранированный кабель (наличие гайки/элементов для зажима экрана).​

• 4 — число контактов (4 контактных гнезда/штекера).

• Ш — штырьковые контакты (вилка).​

• А/5/… — модификации по электрическим/конструктивным параметрам; цифра «1» обычно обозначает теплостойкость до 100 °C, «2» — до 200 °C.​

• В — всеклиматическое исполнение.​

Буква «А» в вашей модификации (…ША1В) указывает на вариант исполнения по документации конкретного производителя (как правило, отличие по группе приёмки, материалам покрытия или допускам), при этом базовые электрические и климатические характеристики соответствуют серии 2РМДТ18 на 4 контакта.

Основные характеристики серии 2РМДТ18 на 4 контакта

Для типового соединителя 2РМДТ18Б*4Ш… применимы такие параметры:

• Тип: цилиндрический низкочастотный, резьбовая фиксация разъёма.

• Количество контактов: 4.

• Диаметр контактов: около 1,5 мм для 4‑контактных исполнений.​

• Максимальный ток на контакт: до 15 А (для исполнений с контактами 1,5 мм), суммарно по разъёму до 50 А.

• Максимальное рабочее напряжение: 560–700 В в зависимости от подтипа (для большинства 18‑го размера указывают до 560 В AC/DC).

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.

• Рабочая температура: от −60 до +100 °C (теплостойкость «1»).

• Количество циклов со
