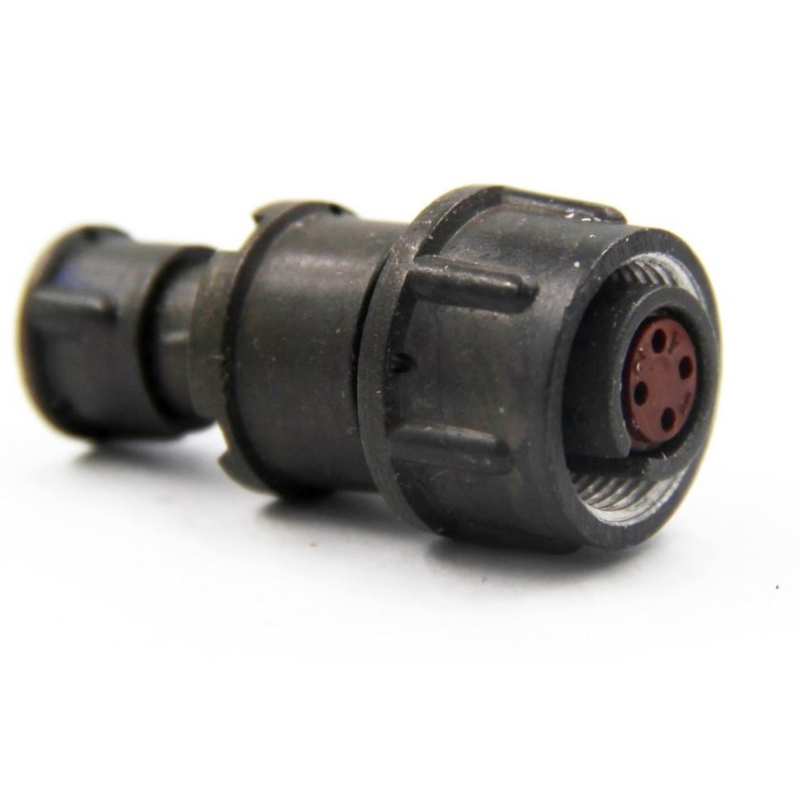

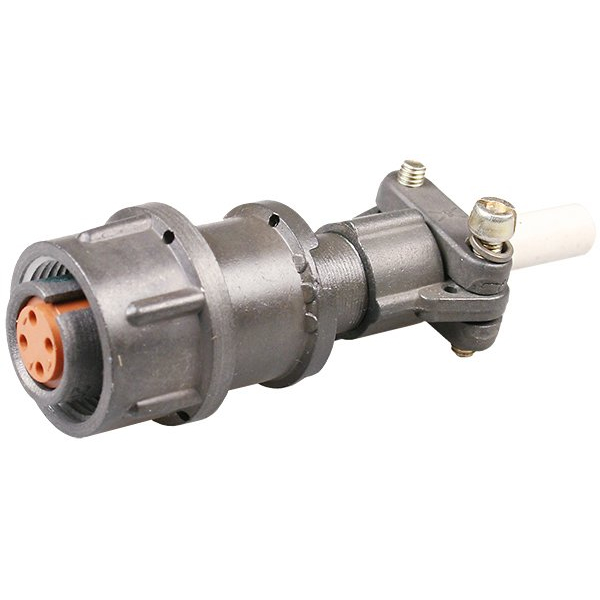

2РМ14КПЭ4Г1А1 Розетка кабельная

Разъём2РМ14КПЭ4Г1А1 — этонегерметичная кабельная розетка серии 2РМ , предназначенная для подключения гибких кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

• Количество контактов: 4, тип контактов — розетка.

• Диаметр корпуса: условный размер 14 (посадочный диаметр около 14 мм).

• Климатическое исполнение: по ГОСТ 15150 —УХЛ2.1 (умеренный и холодный климат, наземное исполнение, работа в условиях ограниченного воздействия окружающей среды).

Электрические параметры

• Максимальное рабочее напряжение: до 560 В; отдельные варианты указывают также 700 В в зависимости от исполнения.

• Токовая нагрузка:

  • на одиночный контакт — до порядка 4…36 А (в зависимости от конкретного исполнения и вида контакта);

  • суммарный ток на соединитель — до примерно 27…260 А.

• Сопротивление контактов: не более 5 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: порядка 1850…2300 В при рабочем напряжении 560…700 В.

Конструкция и монтаж

• Тип корпуса: кабельный, прямой патрубок.

• Гайка патрубка: предназначена для экранированного кабеля (экран кабеля соединяется с корпусом через гайку и экранную пружину/оплётку).

• Монтаж контактов: обычно пайка проводов непосредственно к контактам или к клеммным втулкам.

• Сочленение: резьбовое соединение с вилкой той же серии, поляризация одной шпонкой по корпусу.

Условия эксплуатации

• Вибрация: работает в условиях синусоидальной вибрации до 5000 Гц и значительных ускорений (до порядка 490 м/с²).

• Механические удары: рассчитана на многократные удары с ускорением до 1000 м/с² и одиночные удары до примерно 5000 м/с².

• Акустический шум: допустим уровень звукового давления до порядка 170 дБ в диапазоне 50…10000 Гц.

Область применения

Разъём 2РМ14КПЭ4Г1А1 широко применяют в промышленной и радиотехнической аппаратуре, стационарных и подвижных установках, где требуется надёжное соединение кабелей с 4 цепями при повышенных механических нагрузках и умеренно жёстких климатических условиях.
