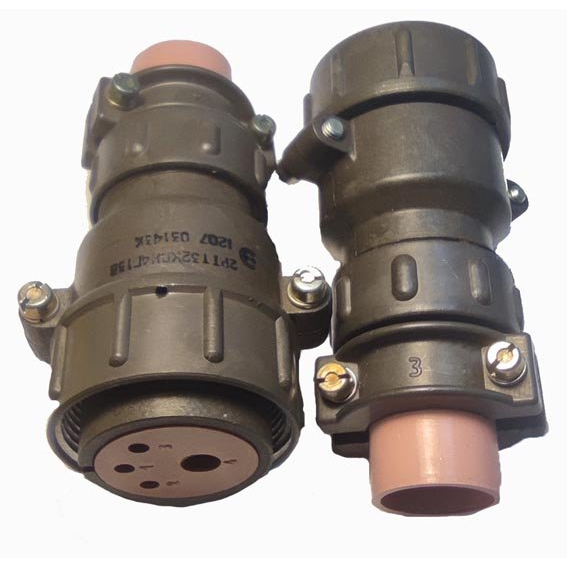

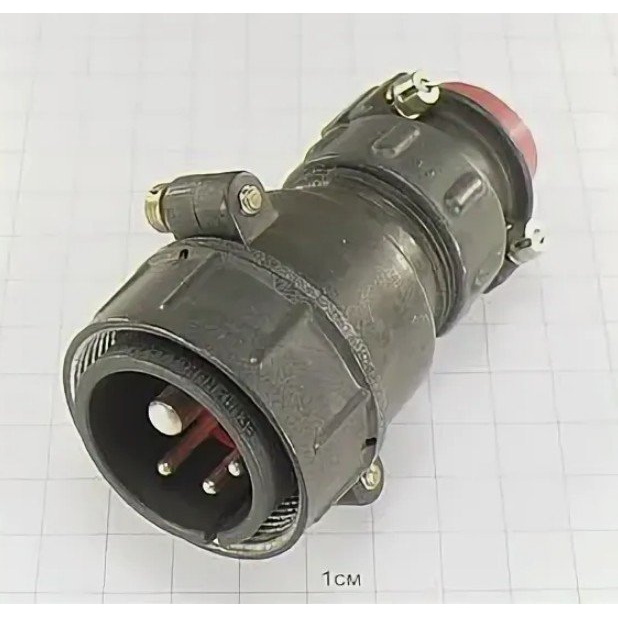

Соединитель2РТТ32КПН4Ш13В «Элекон» ― это низкочастотный цилиндрический разъём из серии2РТТ , предназначен для работы в электрических цепях постоянного и переменного тока, а также в импульсных цепях.

• Используется для соединения и разъединения проводов и кабелей в стационарных и подвижных электро‑ и радиоаппаратах, включая измерительную и испытательную технику.

• Применяется в условиях повышенных вибраций и ударов, в том числе в военной и специальной технике.

• Тип разъёма:негерметичный, брызгопылезащищённый, теплостойкий, тропико‑ и всеклиматический.

• Конструкция:цилиндрический, объёмный монтаж , срезьбовой фиксацией и пайкой проводов на контактные стержни.

• Количество контактов:4 (согласно цоколёвке под типоразмер 32).

• Номинальный рабочий ток на контакт: порядкадесятков ампер (в серии 2РТТ допускается до ~200 А в зависимости от диаметра контакта).

• Рабочее напряжение:до 850 В (амплитудное значение) при частотах до3 МГц.

• Сопрототивление контактов — в единицах–десятках миллиомов, зависит от диаметра контактного стержня (для 2РТТ‑серии указаны значения для контактов 1,5–9 мм).

• Климатическое исполнение:всеклиматическое , с диапазоном рабочих температур примерноот −60 до +100 °C.

• Устойчивость к вибрациям и ударам: рассчитан навысокие ускорения (до десятков единиц g при синусоидальной вибрации и сотен g при ударных нагрузках), а также к пониженному атмосферному давлению и повышенной влажности.

• Обозначение «5» относится квиду приёмки (контроль качества по системе ВПО/ВВСТ), что подтверждает соответствие разъёма требованиям долговечности, надёжности и повторяемости соединения‑разъединения.

• Для приёмки «5» нормируется количество допустимыхсочленений–расчленений порядкасотен циклов , а срок сохраняемости может достигать10–15 лет.
