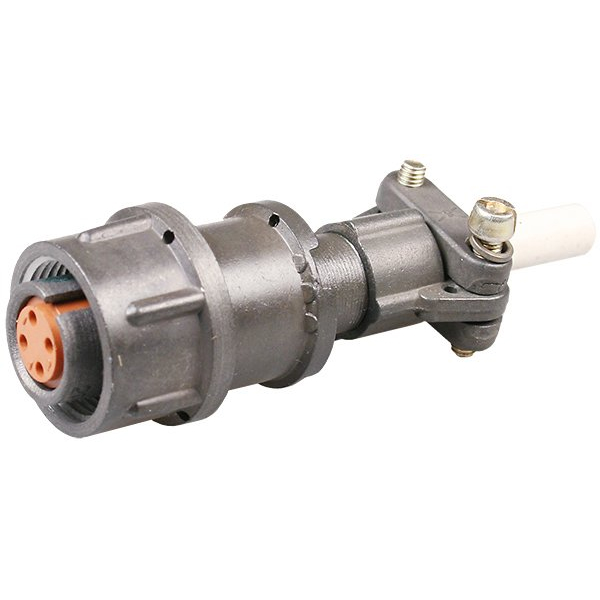

2РМ14КПН4Г1В1 импорт

2РМ14КПН4Г1В1 — это низкочастотный цилиндрический электрический соединитель типа 2РМ, выполненный в виденегерметичной кабельной розетки с четырьмя контактами. Он широко применяется в радиоэлектронной и измерительной аппаратуре, а также в промышленных устройствах для передачи сигналов и питания.

Основные технические характеристики

• Тип и назначение : негерметичный цилиндрический соединитель серии 2РМ, предназначен для внутреннего монтажа в электрических цепях постоянного и переменного тока частотой до нескольких МГц.

• Количество контактов : 4 шт., диаметром 1,0 мм, с извлекаемой контактной частью.

• Номинальные токи и напряжения :

  • максимальный ток на один контакт — до 8 А, суммарный ток на соединитель — до 27 А;

  • рабочее напряжение — до 560 В постоянного и переменного тока, максимальное напряжение — до 700 В.

Конструкция и исполнение

• Условный размер и корпус : 14 — условный диаметр корпуса, «К» — кабельный корпус, «Н» — негерметичное исполнение, «4Г» — 4 контакта, «1В1» — один из вариантов конфигурации и исполнения (патрубок прямой, без углового изгиба).

• Подключение : кабельная розетка с прямым патрубком, рассчитана на монтаж кабелями (экранированными или неэкранированными) и используется для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150‑69.

• Температурный диапазон : рабочие температуры, как правило, от −60 °C до +100 °C, теплостойкость до 100 °C.

Электрические параметры и долговечность

• Сопротивления и изоляция :

  • сопротивление контактов — не более около 0,005 Ом;

  • сопротивление изоляции — не менее 1000 МОм (в ряде описаний указаны значения 1000–5000 МОм).

• Механическая и эксплуатационная прочность :

  • количество расчленений (включений/выключений) — порядка 500 циклов;

  • гарантированная наработка — не менее 5000 часов работы, срок сохраняемости — до 25 лет в условиях хранения.

Применение и особенности

Соединитель 2РМ14КПН4Г1В1 используется в радиоаппаратуре, измерительных приборах, системах управления и другой промышленной электронике, где требуется надежное соединение небольшого числа цепей с умеренными токами и напряжениями. Покрытие контактов обычно выполняется серебром, золотом или палладием, что обеспечивает стабильное электрическое соединение и невысокое переходное сопротивление.
