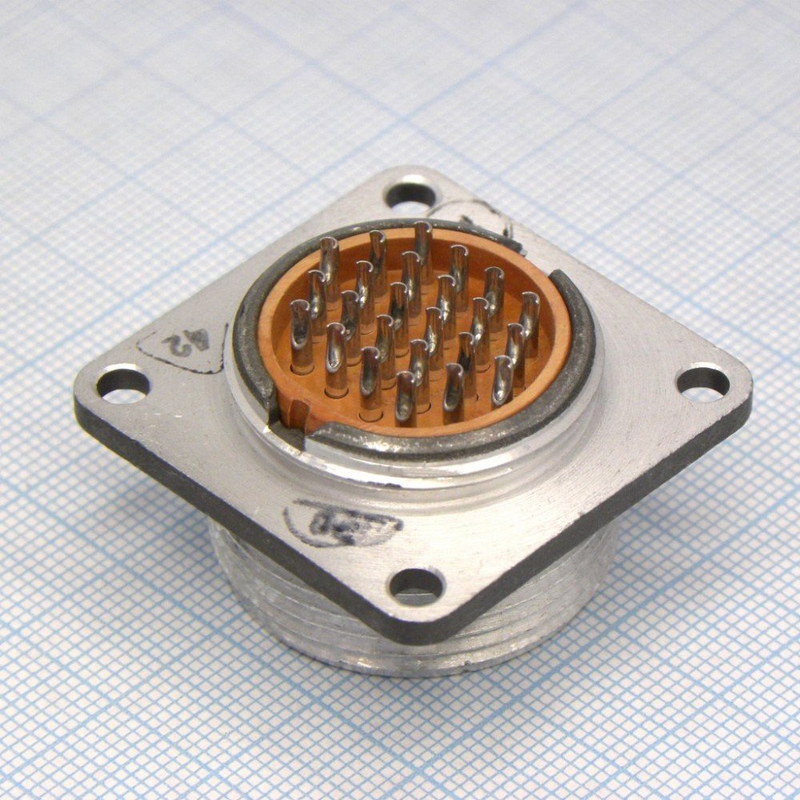

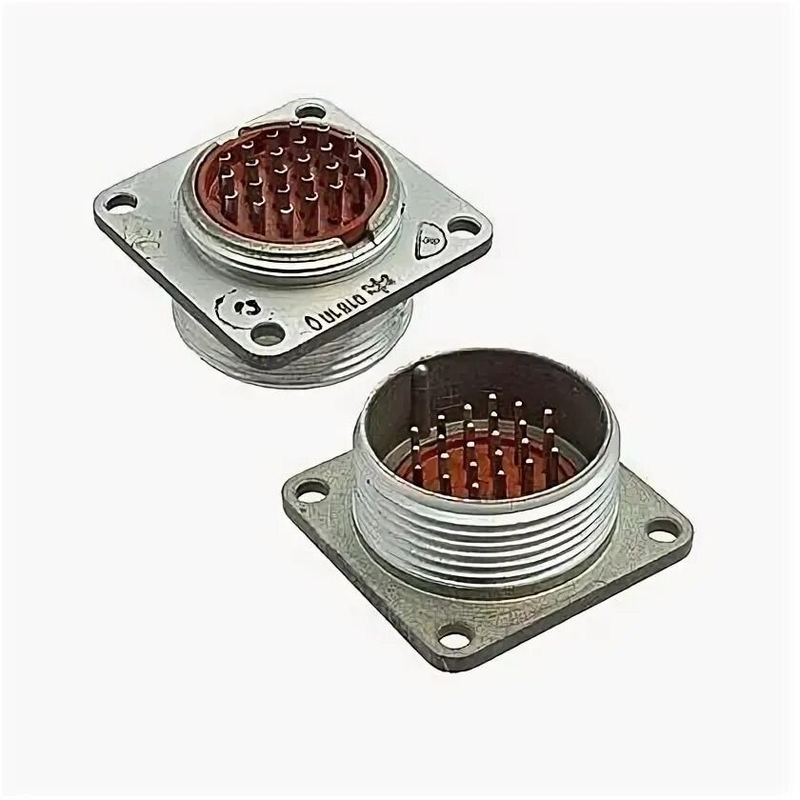

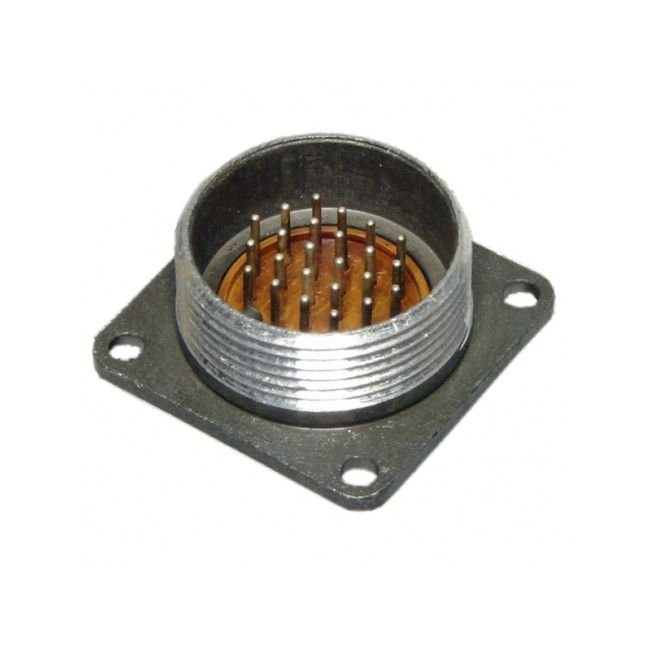

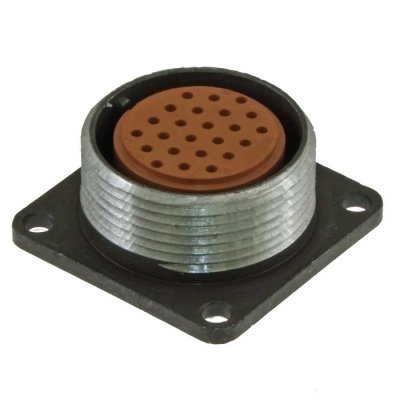

2РМ27Б24Ш1В1 «5» — это цилиндрический низкочастотный блочный разъём‑вилка серии 2РМ, выполненный по приёмке «5» и предназначеный для работы в электрических цепях постоянного и переменного тока в стационарных и подвижных объектах, в том числе в условиях УХЛ2.1 по ГОСТ 15150‑69.

Расшифровка обозначения

• 2РМ — серия низкочастотных цилиндрических соединителей.

• 27 — условный размер корпуса.

• Б — блочный корпус (монтаж на плате/панели).

• 24 — количество контактов.

• Ш1 — вилка (штекер) с сочетанием контактов 1 (все контакты одного типоразмера).

• В1 — контакты с серебряным покрытием.

• «5» — вид приёмки по техническим условиям, обычно повышенной категории качества (например ГЕ0.364.126ТУ).

Основные электрические параметры

• Ток на один контакт: до 5 А .

• Суммарный ток на соединитель: до 100 А .

• Максимальное рабочее напряжение постоянного или амплитудное переменного тока: порядка 560…700 В .

• Сопротивление контакта: не более 5 мОм .

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм .

• Максимальная рабочая частота сигнала: до 3 МГц .

Конструкция и монтаж

• Разъём выполнен как блочная вилка для монтажа на печатной плате или металлической панели, с контактами диаметром около 1 мм .

• Контакты обычно монтируются путём обжима или пайки к проводам кабеля.

• Соединитель имеет резьбовую фиксацию с розеткой, обеспечивая надёжное механическое и электрическое сочленение.

Климатические и эксплуатационные условия

• Рабочая температура окружающей среды: от –60 °С до +100 °С .

• Сохранность и минимальная наработка: обычно не менее 1000 часов наработки и несколько сотен сочленений‑расчленений , а также сохраняемость до 15 лет .

• Соединитель рассчитан на работу в условиях повышенной влажности и вибрации, что типично для бортового и промышленного оборудования.
