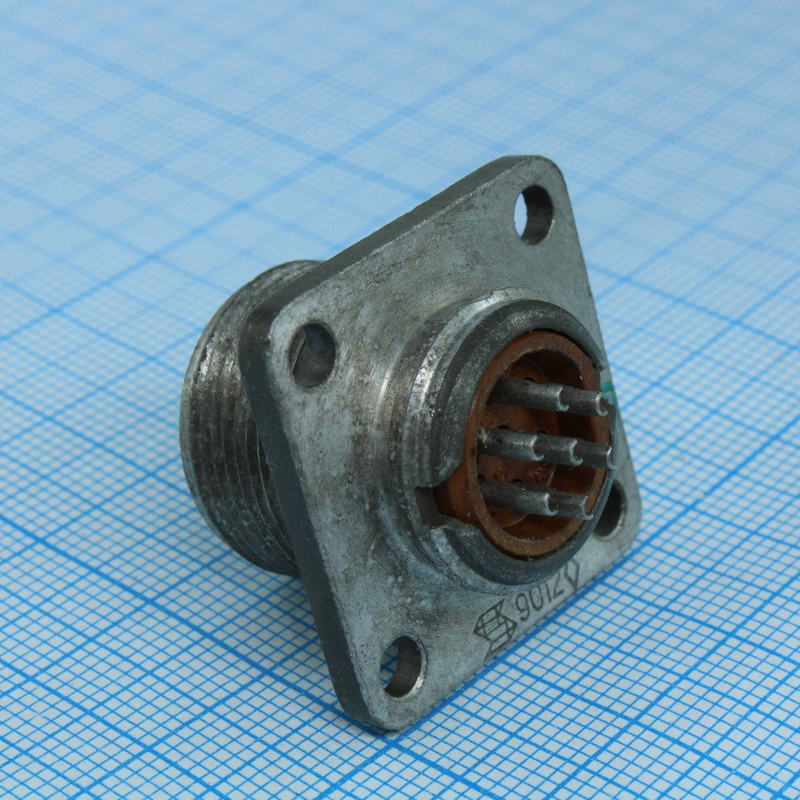

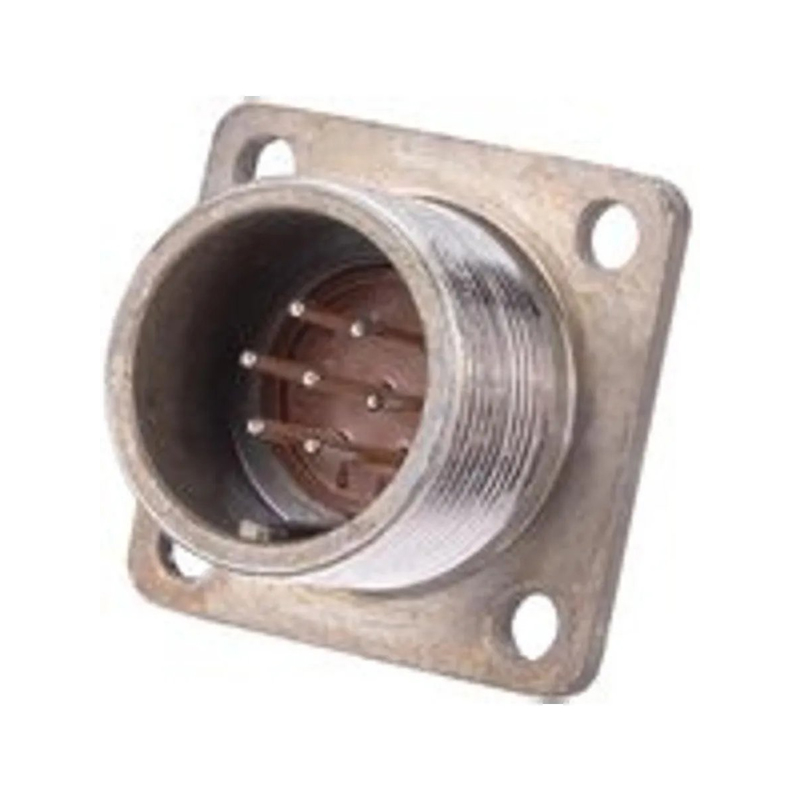

2РМ18Б7Ш1В1 Вилка блочная (импорт)

2РМ18Б7Ш1В1 — это негерметичнаяцилиндрическая вилка блочного типа из серии 2РМ, предназначенная для низкочастотных соединений в электрических цепях постоянного и переменного тока. Она используется в приборных и блочных исполнениях, в том числе в «импортных» модификациях и аналогах, выпускаемых по российским ТУ.

Основные технические особенности

• Количество контактов —7 , контакты извлекаемые, диаметром около1,0 мм.

• Условный размер корпуса —18 , что соответствует посадочному диаметру порядка18 mm под соответствующую розетку.

• Максимальное рабочее напряжение — до560 В (постоянный и переменный ток), что позволяет применять соединитель в многих типовых схемах РЭС и промышленной аппаратуры.

• Максимальная токовая нагрузка на один контакт — до7 А , суммарная на разъём — порядка40 А , что делает его пригодным для питания и сигнальных цепей средней мощности.

Конструкция и исполнение

• Вилка выполненаблочной (приборной) без патрубка, с накидной гайкой для фиксации на панели.

• Изолятор обычно выполнен изкарболита , материал корпуса — металлический сплав под серебряное или иное контактное покрытие, что обеспечивает механическую прочность и устойчивость к окислению.

• Соединитель рассчитан на эксплуатацию при температурах до+100 °C , что соответствует бытовому и промышленному климатическому исполнению (аналоги У/УХЛ2.1 по ГОСТ 15150‑69).

Области применения

• Используется в приборах и блоках РЭА, промышленной автоматике, источниках питания, измерительных комплексах и других устройствах, где требуетсямногоконтактное низкочастотное соединение с механически прочной фиксацией.

• Подходит как длямонтажа на панели , так и для соединения с кабельными негерметичными розетками в стационарных и переносных установках.
