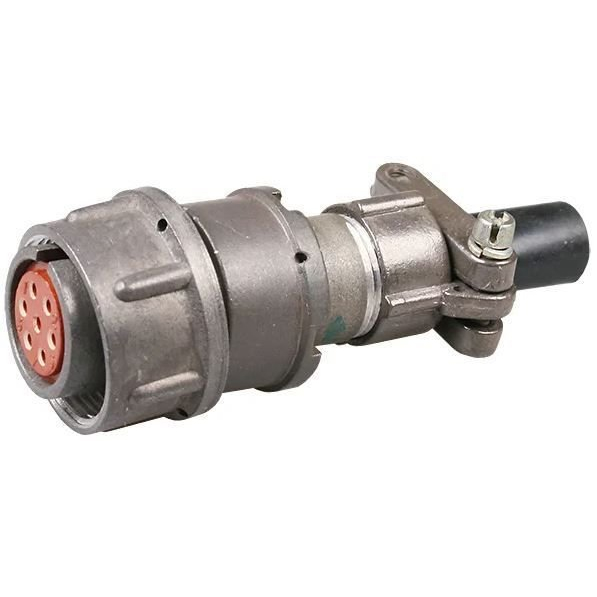

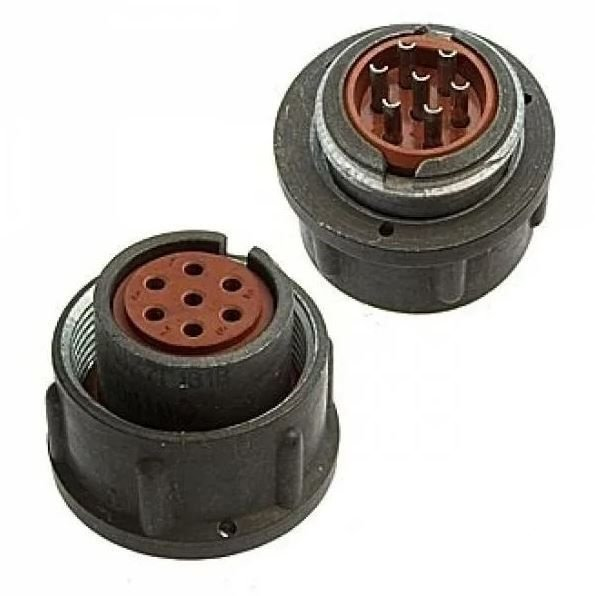

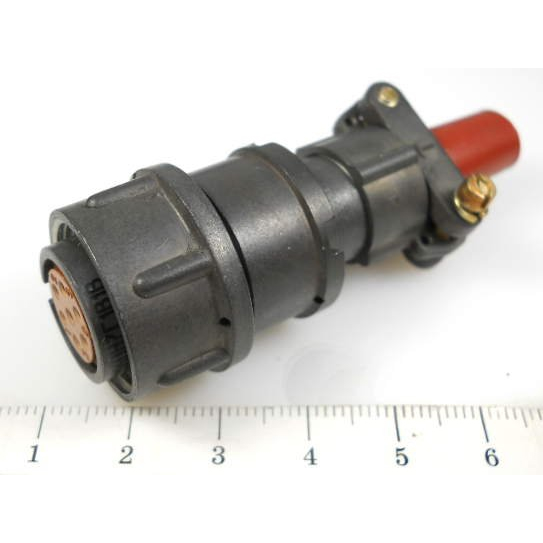

2РМ18К7Ш1В1 «Исеть» — это цилиндрический электро‑разъём, используемый в промышленной и военной электронике для подключения кабелей и соединения блоков аппаратуры.

• 2РМ — тип соединителя: негерметичный круглый разъём рядовой точности.

• 18 — условный размер корпуса (около 18 мм).

• К — кабельный корпус (разъём монтируется на кабеле).

• 7 — количество контактов.

• Ш — часть соединителя «вилка» (вставляется в розетку).

• 1В — сочетание контактов диаметром 1 мм, с покрытием серебра.

Разъём 2РМ18К7Ш1В1 предназначен для коммутации цепей постоянного и переменного тока с частотой до примерно 3 МГц, в основном в радиоэлектронной аппаратуре, измерительных приборах и системах промышленной автоматики. Обычно используется внутри оборудования во всеклиматическом исполнении, в том числе в аппаратурах, установленных на борту транспортных средств и в стационарных шкафах.

• Количество контактов — 7, все цилиндрические диаметром 1 мм.

• Покрытие контактов — серебро, что обеспечивает хорошую проводимость и устойчивость к окислению.

• Рабочее напряжение — до порядка 500–700 В переменного или постоянного тока в зависимости от условий.

• Максимальный ток на один контакт — до нескольких ампер (обычно в диапазоне 3–7 А, в зависимости от конкретных условий и нагрузки).

• Сопротивление контактов — не более нескольких миллиом, сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции — порядка 1,8–2,3 кВ при испытательном переменном напряжении.

• Корпус разъёма алюминиевый, кабельный, без патрубка или с патрубком в зависимости от модификации.

• Диаметр разъёма около 22 мм, масса порядка десятков грамм (около 11 г для типовой импортной версии).

• Диапазон рабочих температур обычно ориентирован на область около −55…+85 °C, допускаются повышенные вибрационные нагрузки (до единиц тысяч герц).
