2РМ18КПЭ7Г1В1В

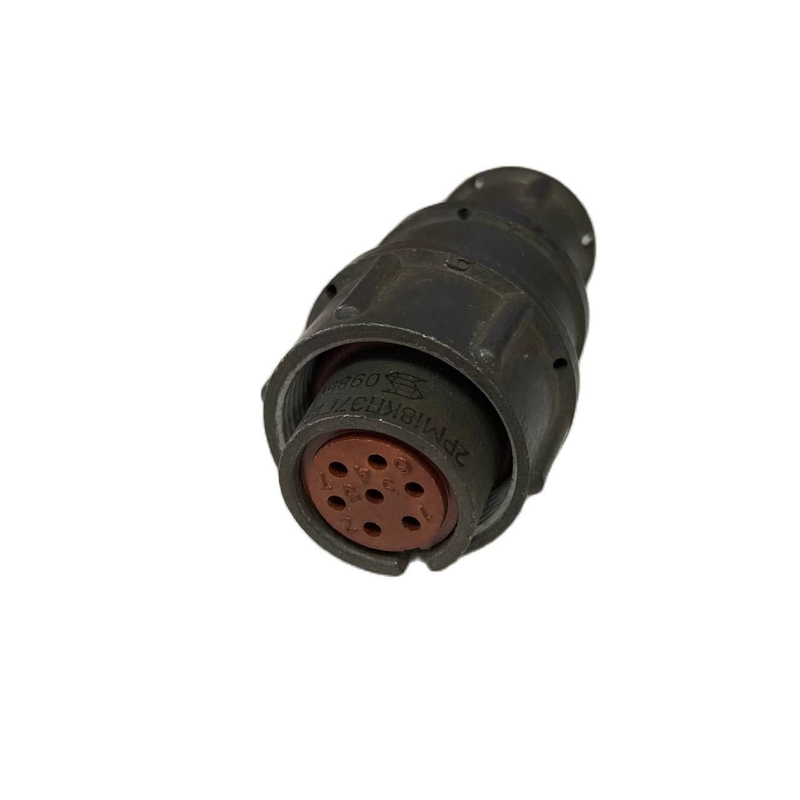

2РМ18КПЭ7Г1В1В — это низкочастотный цилиндрический разъём серии 2РМ/2РМТ, кабельная розетка с прямым патрубком и гайкой под экранированный кабель, рассчитанная на работу в цепях постоянного и переменного тока до нескольких мегагерц.
Назначение и область применения
Предназначен для соединения и отключения электрических цепей постоянного и переменного тока (обычно указывают до 3 МГц) во внутреннем монтажe аппаратуры.
Используется в промышленной и приборной электронике, в контрольно-измерительной и связной аппаратуре, в том числе там, где требуется экранированный кабель и защита от помех.
Конструктивное исполнение
Посадочный диаметр корпуса — 18 мм (отсюда «18» в маркировке).
«К» — корпус кабельный, «П» — прямой патрубок, «Э» — наличие гайки для крепления экранированного кабеля.
«Г» — розетка (гнездо, ответная часть с «дырочками»), устанавливаются гнездовые контакты.
Фиксация сочленённого положения — резьбовая, с одношпоночной поляризацией, что исключает неправильное соединение.
Электрические характеристики
Количество контактов — 7.
Диаметр контакта — около 1,0 мм, под провод сечением до 0,5 мм².
Максимальная токовая нагрузка на один контакт — до 7 А, суммарно на соединитель — до 40 А.
Максимальное рабочее напряжение — порядка 560–700 В (в разных источниках встречаются оба значения, на практике ориентируются на 560 В как типовое для серии 2РМТ).
Сопротивление контакта — не более 5 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Механика и климат
Диапазон синусоидальной вибрации: 1–5000 Гц.
Ресурс: около 500 циклов сочленения‑расчленения, наработка не менее 1000 ч, срок сохраняемости порядка 15 лет.
Диапазон рабочих температур окружающей среды: от −60 °C до +100 °C; с учётом нагрева контактов допускается до +180 °C.
Исполнение «В1В» означает теплостойкость до 100 °C и всеклиматическое исполнение.
Расшифровка маркировки «2РМ18КПЭ7Г1В1В»
«2РМ»/«2РМТ» — серия низкочастотных цилиндрических негерметичных разъёмов.
«18» — посадочный диаметр корпуса 18 мм.
«К» — кабельный корпус.
«П» — прямой патрубок.
«Э» — гайка под экранированный кабель (экранированное исполнение).
«7» — число контактов.
