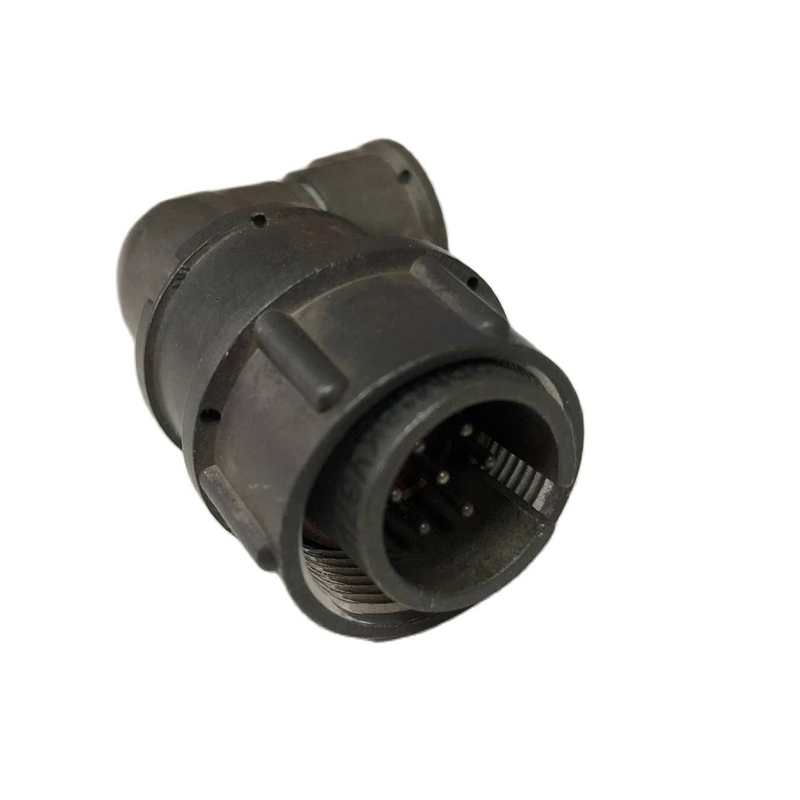

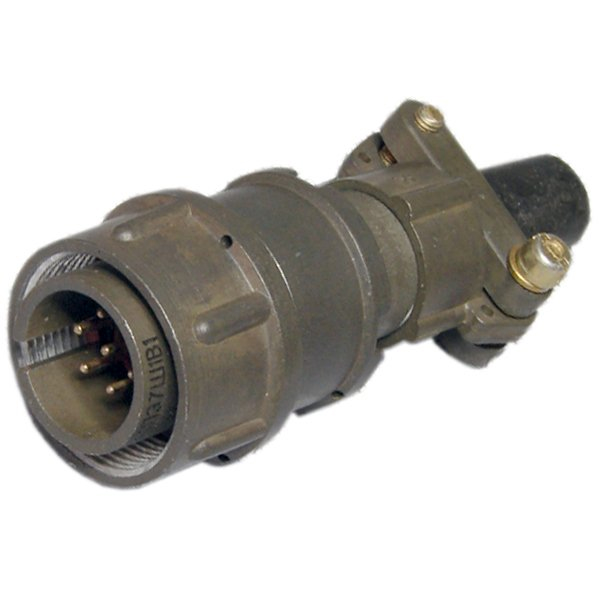

2РМ18КПЭ7Ш1В1 — это тип цилиндрического низкочастотного негерметичного соединителя, предназначенного для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными (приборными).

Технические характеристики

• Посадочный диаметр корпуса : 18 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А; максимальная суммарная — от 27 А до 260 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температура окружающей среды : От -60° С до 100° С.

• Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?.

• Акустический шум : Частота от 50 Гц до 10000 Гц, уровень звукового давления до 170 дБ.

• Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Гарантийные показатели включают минимальную наработку 5000 часов и срок сохраняемости до 15 лет.

Структура обозначения :

• 2РМ : Тип соединителя.

• 18 : Условный размер корпуса.

• К : Кабельный вид корпуса.

• П : Прямой патрубок.

• Э : Гайка для экранированного кабеля.

• 7 : Количество контактов.

• Ш : вилка.

• 1 : Обозначение сочетания контактов.

• В : Серебряное покрытие контактов.
