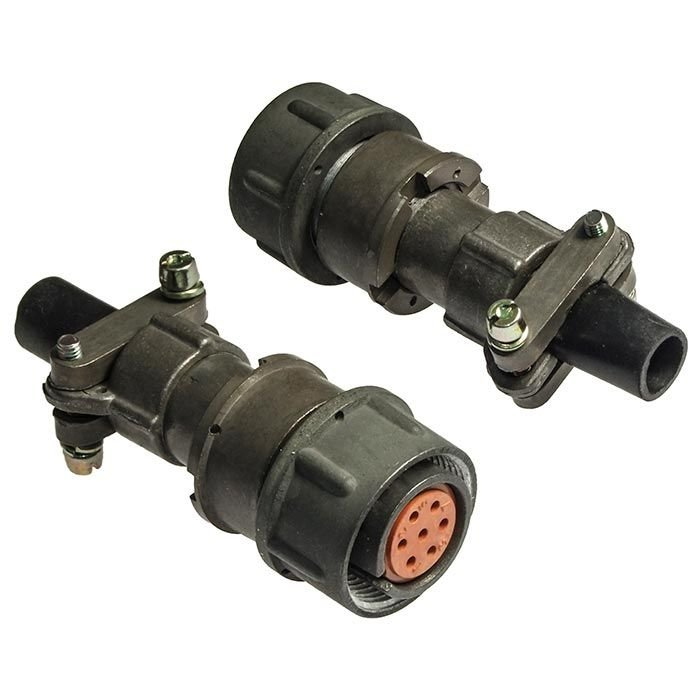

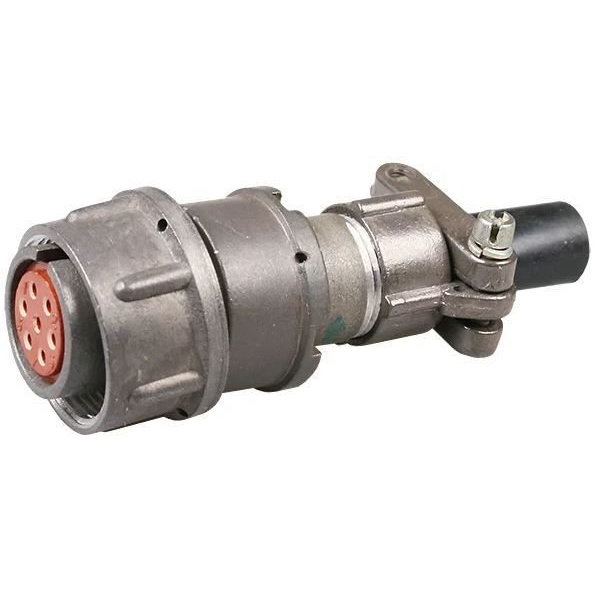

Разъём2РМ18КПН7Г1В1В — это низкочастотный цилиндрический негерметичный электрический соединитель из серии 2РМ, выполненный по отечественным стандартам и предназначенный для подключения в кабельном исполнении. Он применяется в цепях постоянного и переменного тока при относительно низких частотах и используется в промышленной аппаратуре, приборах и наружных установках.

• 2РМ — тип соединителя: электрический низкочастотный цилиндрический, с резьбовым соединением.

• 18 — размер, посадочный диаметр корпуса около 18 мм.

• К — кабельный корпус (разъём предназначен для монтажа на кабеле, а не на печатной плате).

• П — прямой патрубок (кабель выходит параллельно оси корпуса).

• Н — гайка патрубка для неэкранированного кабеля (без экрана или с неэкранированной оболочкой).

• 7 — количество контактов (7 электрических соединений).

• Г — розетка (гнездовой разъём, часть соединителя, принимающая вилку).

• 1 — все контакты диаметром 1 мм, одинаковая конфигурация.

• В — покрытие контактов серебром, обеспечивающее хорошую проводимость и стабильность переходного сопротивления.

• 1В1В в конце — указывает на теплостойкость около 100 °C и всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

• Назначение : низкочастотный соединитель для цепей постоянного и переменного тока, частотой до нескольких килогерц.

• Режим работы : негерметичный, без специальной герметизации по кабелю и корпусу, подходит для помещений и не слишком агрессивных внешних условий.

• Контактная группа : 7 контактов диаметром 1 мм, серебряное покрытие, допустимая токовая нагрузка порядка до 7 А на контакт и до 40 А суммарно на весь разъём при напряжении до 560–700 В постоянного или переменного тока.

• Теплостойкость : до примерно 100 °C, что позволяет использовать разъём в обычных промышленных и аппаратных условиях.

• Корпус металлический, с резьбовой фиксацией ответной части, что обеспечивает надёжное механическое сочленение и устойчивое электрическое соединение.

• Патрубок прямой, предназначен для неэкранированного кабеля, поэтому экранировка и защита по помехам должны обеспечиваться внешними средствами.

• Разъём используется в промышленной электронике, приборных панелях, блоках питания, сигнальных цепях и прочей аппаратуре, где требуется надёжный, но не герметичный кабельный разъём с 7 контактами.
