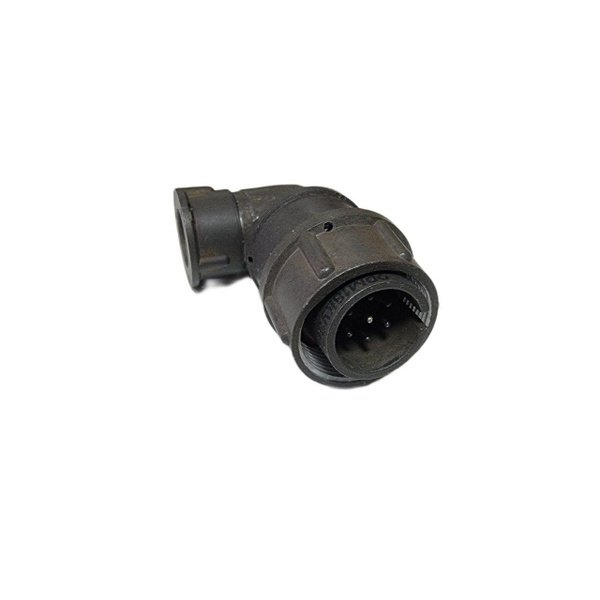

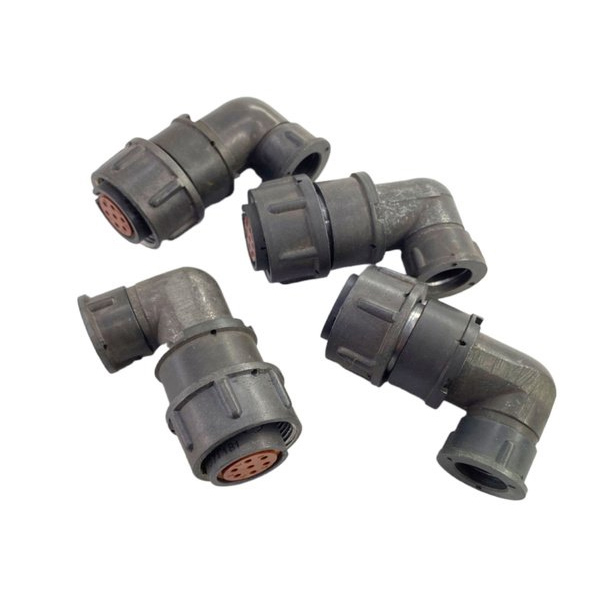

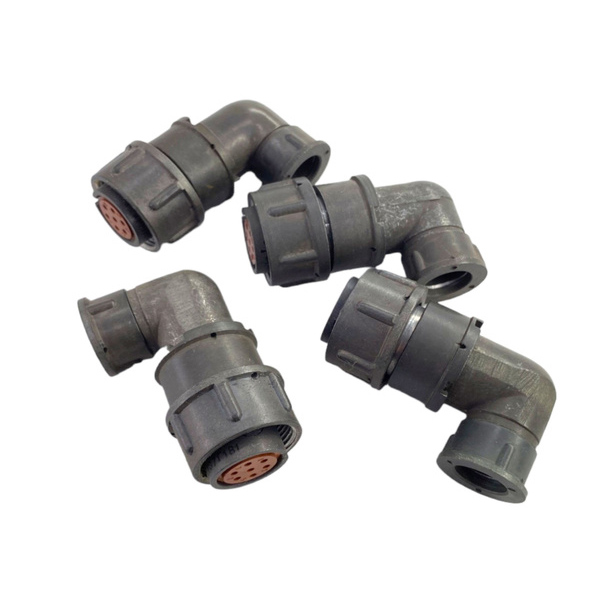

2РМ18КУЭ7Г1В1 — это кабельная розетка, используемая в цепях постоянного или переменного тока с частотой до 3 МГц. Разъемы состоят из корпуса, изолятора и контактов, обеспечивающих пылезащиту контактов и мест подсоединения проводов.

Характеристики :

• Негерметичный соединитель

• Посадочный диаметр корпуса: 18

• Кабельный корпус с угловым патрубком

• Гайка патрубка для экранированного кабеля

• 7 контактов-розеток диаметром 1 мм

• Серебряное покрытие контактов

• Теплостойкость: 100° С

• Соответствует техническим условиям ТУ У 31.2-14308479-012:2005; ГЕ0.364.126 ТУ

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69

Электрические параметры :

• Токовая нагрузка на одиночный контакт: от 4 А до 36 А

• Суммарная токовая нагрузка: от 27 А до 260 А

• Максимальное рабочее напряжение: 560 В или 700 В

• Сопротивление контактов: не более 5 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Электрическая прочность изоляции: 1850 В (при 560 В) или 2300 В (при 700 В)

Условия эксплуатации :

• Вибрация: от 1 Гц до 5000 Гц при ускорении 490 м/с?

• Акустический шум: от 50 Гц до 10000 Гц при уровне звукового давления 170 дБ

• Удар: пиковое ускорение 1000 м/с? (многократное) или 5000 м/с? (одиночное)

• Линейное ускорение: 2000 м/с?

• Атмосферное давление: от 133,32·10??? Па до 50,6·10? Па

• Температура среды: от -60° С до 100° С

• Влажность: до 98% при 25° С

Надежность :

• Минимальная наработка: 5000 ч

• Число сочленений-расчленений: 500

• Срок сохраняемости: 15 лет (при ? = 99,5%)

Расшифровка обозначения :

• 2РМ — тип соединителя

• 18 — условный размер корпуса

• К — кабельный корпус

• У — угловой патрубок

• Э — для экранированного кабеля

• 7 — количество контактов

• Г — розетка

• 1 — сочетание контактов

• В — серебряное покрытие

• 1 — цилиндрический контакт
