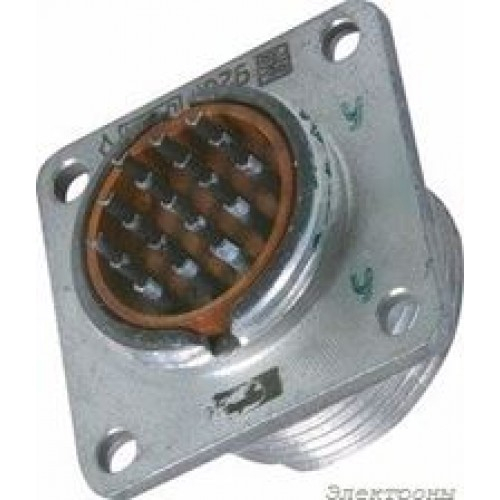

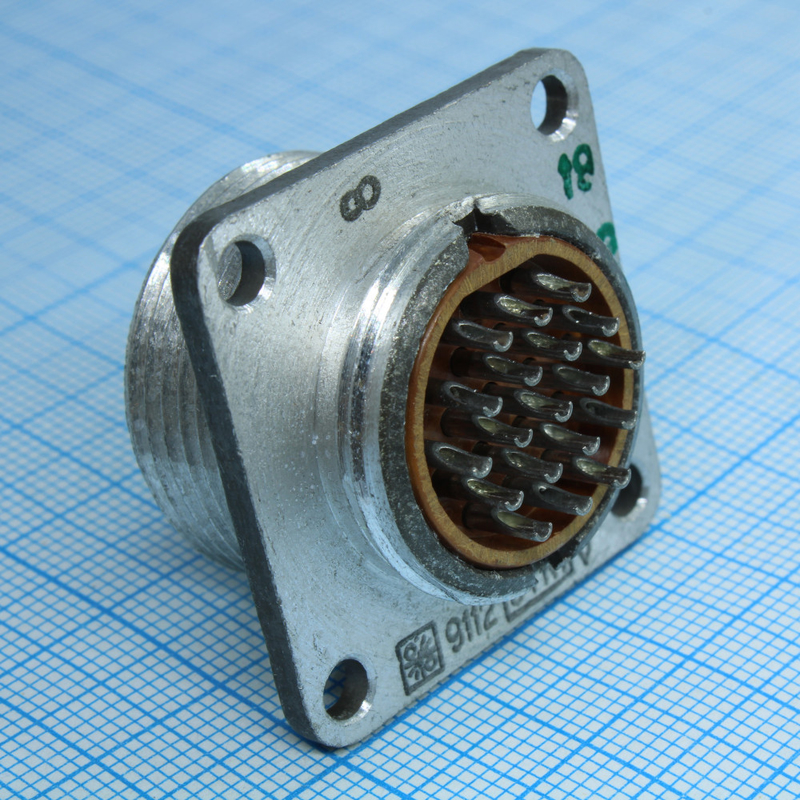

2РМ24Б19Г1В1 – это 19-контактная негерметичная приборная розетка серии 2РМ с теплостойкостью 100°С и без патрубка. Она относится к группе цилиндрических малогабаритных низкочастотных низковольтных разъёмов.

Характеристики и параметры

• розетка имеет посадочный диаметр 24 мм.

• Обеспечивает соединение девятнадцати извлекаемых контактов диаметром 1,0 мм.

• Максимальная токовая нагрузка до 5 А на каждый контакт и до 80 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В. Некоторые источники указывают максимальную токовую нагрузку до 7А.

• Сопротивление контактов – не более 5 мОм.

• Емкость между контактами – не более 6 пФ.

• Сопротивление изоляции – не менее 5000 МОм.

• Электрическая прочность изоляции – 1850 В.

• Минимальная наработка – 1000 ч.

• Число сочленений-расчленений – 500.

• Минимальный срок сохраняемости – 15 лет.

• Габаритные размеры – 33?33?25 мм.

• Масса – не более 30 г.

• Хвостовики контактов допускают присоединение проводов сечением 0,5 мм2.

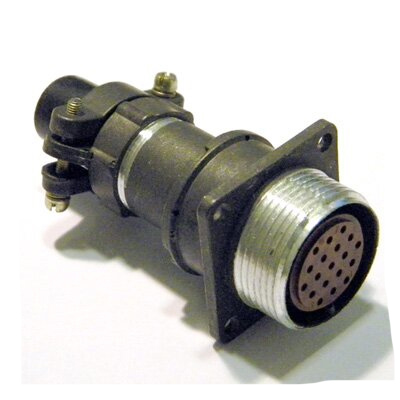

Соединители 2РМ состоят из двух частей: вилки и розетки. Сочленение соединителей резьбовое, поляризация корпусов – одношпоночная. Корпусные детали изготовлены из алюминиевого сплава. Изолятор, на который посажены контакты разъема, выполнен из пресс материала АГ-4. Покрытие контактов – серебро.

Условия эксплуатации :

• Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с2.

• Акустический шум в диапазоне частот от 50 Гц до 10 000 Гц с уровнем звукового давления 170 дБ.

• Механический удар многократного действия с пиковым ударным ускорением 1000 м/с2 и длительностью действия от 1 мс до 3 мс.

• Механический удар одиночного действия с пиковым ударным ускорением 5000 м/с2 и длительностью действия от 0,1 мс до 2 мс.

• Линейное ускорение – 2000 м/с2.

• Атмосферное пониженное давление: рабочее – 133,32·10-12 Па, предельное – 1,2·104 Па.

• Повышенное рабочее давление – 50,6·104 Па.

• Температура среды – от -60° С до +100° С.

• Смена температур – от +180° С до -60° С.

• Повышенная относительная влажность при температуре +25° С – 98%.

Также выдерживает влажное тепло, иней, росу, воздействие озона, воспламеняемость, плесневые грибы, соляной туман, солнечное излучение.

Расшифровка обозначения :

• 2РМ – тип соединителя.

• 24 – условный размер корпуса.

• Б – вид корпуса: блочный (приборный).

• 19 – количество контактов.

• Г – розетка.

• 1 – обозначение сочетания контактов.

• В – покрытие контактов: серебро.

• 1 – теплостойкость 100°С.
