Описание
Соединители 2рм24б19г1в1 ос
Соединители2РМ24Б19Г1В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока. Они имеют блочный тип корпуса и используются в основном в радиоэлектронной аппаратуре специального и общего назначения.
Технические характеристики
Количество контактов : 19.
Диаметр контактов : 1 мм.
Токовая нагрузка : до 5 А на каждый контакт и до 80 А на весь соединитель.
Максимальное рабочее напряжение : до 560 В.
Покрытие контактов : серебро.
Теплостойкость : до 100°C.
Рабочая температура : от -60°C до +100°C.
Сопротивление контактов : не более 5 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Электрическая прочность изоляции : 1850 В.
Применение
Эти разъемы используются для внутреннего монтажа в радиоэлектронной аппаратуре и могут быть установлены на приборные панели. Они обеспечивают надежное соединение проводов сечением до 0,5 мм?. Соединители имеют резьбовой тип фиксации и предназначены для работы в различных климатических условиях, включая повышенную влажность и низкие температуры.
Конструкция
Разъемы состоят из двух частей: вилки и розетки. Корпус изготовлен из алюминиевого сплава, а изолятор контактов — из пресс-материала. Соединители могут быть как блочными (приборными), так и кабельными, что позволяет использовать их в различных схемах подключения.

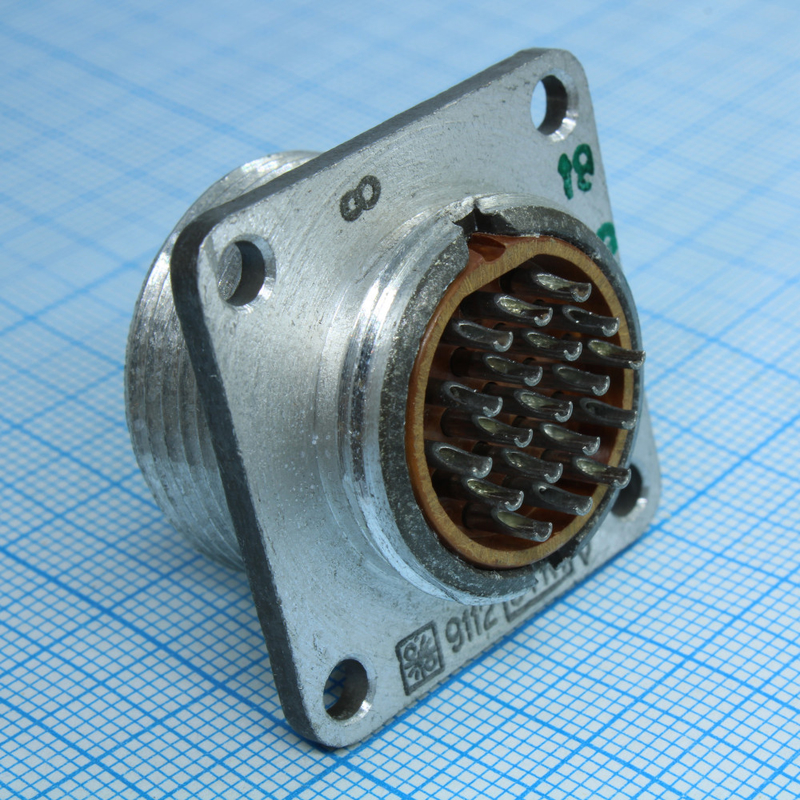

2РМ24Б19Г1В1 — это 19-ти контактная негерметичная приборная розетка из серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В, хотя максимальное рабочее напряжение обычно указывается как 560 В.
Технические характеристики:
Токовая нагрузка : до 5 А на каждый контакт и до 80 А на весь соединитель
Количество контактов : 19
Диаметр контактов : 1 мм
Покрытие контактов : серебро
Теплостойкость : до 100°C
Способ монтажа : на блок, объемный монтаж
Сочленение : резьбовое
Материал корпуса : алюминиевый сплав
Минимальная наработка : 1000 часов
Число сочленений-расчленений : 500
Применение:
Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа и изготовлены в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
Условия эксплуатации:
Разъемы могут работать в условиях синусоидальной вибрации с частотой от 1 до 5000 Гц и амплитудой ускорения 490 м/с?. Они также выдерживают механические удары с пиковым ускорением до 1000 м/с? при многократном воздействии и до 5000 м/с? при одиночном ударе.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
