2РМ22 кожух КПЭ

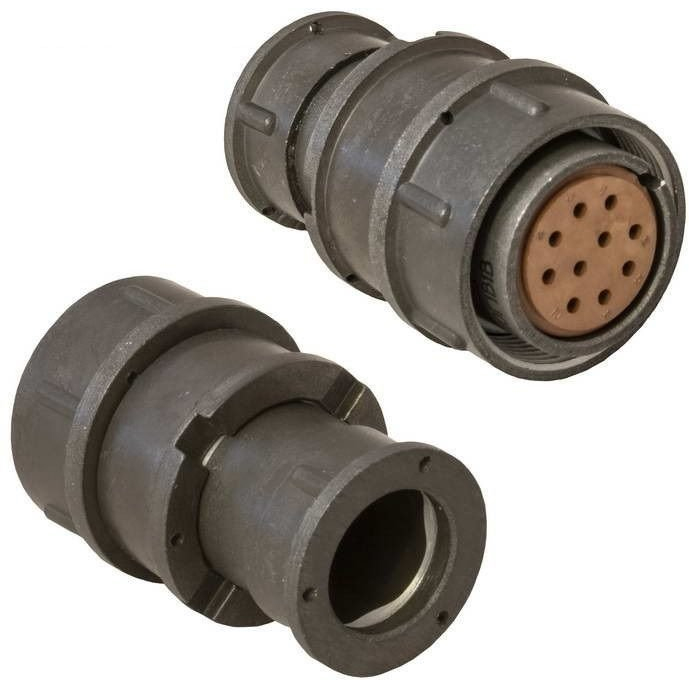

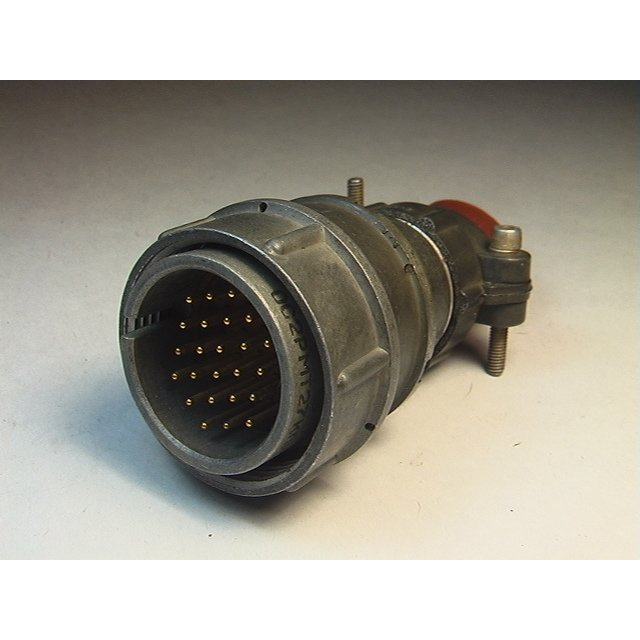

2РМ22 КПЭ — это кабельная розетка серии 2РМ с корпусом размера 22 и прямым патрубком для подключения экранированного кабеля. Такой вариант обычно применяют в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Что означает обозначение

В маркировке 2РМ22КПЭ:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 22 — посадочный диаметр корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — патрубок с гайкой для экранированного кабеля.

Конструкция

Для 2РМ22 КПЭ характерно резьбовое сочленение, что дает надежную фиксацию разъема в соединенном состоянии. В исполнении с КПЭ обычно используют прямой кабельный ввод и крепление экранированного кабеля, чтобы сохранить помехозащищенность линии.

Основные свойства

Соединители этой серии рассчитаны на работу в цепях постоянного и переменного тока, причем для типовых исполнений указывается напряжение до 560 В и рабочая температура примерно от минус 60 до плюс 100 °C. Для ряда исполнений также заявлены высокая стойкость к климатическим и механическим воздействиям и ресурс по числу сочленений.

Где применяется

2РМ22 КПЭ используют там, где нужен компактный круглый разъем с надежным механическим креплением и подключением экранированного кабеля. Это может быть промышленная аппаратура, измерительные системы, блоки управления и другое оборудование, где важны помехоустойчивость и стабильный контакт.

На что смотреть при подборе

При выборе важно сверить:

• число контактов;

• тип контактной части;

• исполнение корпуса и патрубка;

• совместимость ответной части;

• требования по экранированию кабеля.

Если нужна, могу отдельно расшифровать полную маркировку конкретного варианта, например2РМ22КПЭ10Г1В1 , по символам.
