2РМ22 кожух КПН

2РМ22 с обозначением КПН — это кабельный негерметичный цилиндрический разъём серии 2РМ с посадочным диаметром корпуса 22 мм, рассчитанный на работу в низкочастотных электрических цепях.

Что означает маркировка 2РМ22КПН

• 2РМ22 — серия низкочастотных цилиндрических разъёмов, посадочный диаметр 22 мм.

• «К» — кабельный корпус (разъём монтируется на кабеле или «хвосте», а не на приборе).

• «П» — прямая форма патрубка (кожух прямой, без изгиба).

• «Н» — концевая гайка предназначена для неэкранированного кабеля (кожух не обеспечивает экран, кабель не имеет оплётки/фольги).

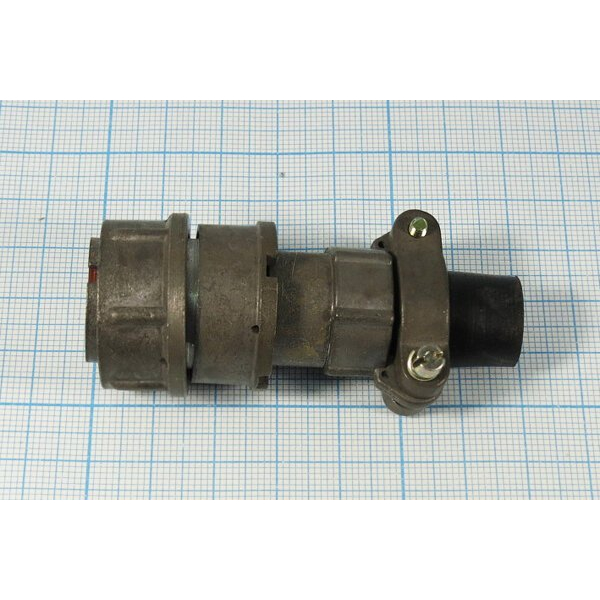

Конструкция кожуха КПН

Кожух 2РМ22КПН — это металлический корпус с прямым патрубком, на котором крепятся контакты и фиксируется кабель через гайку‑«хвостовик» (КПН‑хвост). Внутри корпуса располагается контакт‑держатель, контакты устанавливаются в него и фиксируются, а затяжка гайки обеспечивает надёжный электрический и механический контакт кабеля с разъёмом.

Основное назначение и применение

Разъём 2РМ22КПН (вилка‑штыри или розетка‑гнёзда в зависимости от модификации) используется для разъёмных соединений в силовых и сигнальных цепях постоянного и переменного тока. Такие разъёмы типичны для промышленной автоматики, щитов, станков, приборов и оборудования, где требуется надёжное, но не герметичное соединение с неэкранированным кабелем.

Пример технических параметров (для 2РМ22КПН)

Характеристики зависят от конкретного мода (количество контактов, диаметр, покрытие), но для типичных 2РМ22КПН‑исполнений:

• допустимое рабочее напряжение до 560 В постоянного или переменного тока;

• ток на контакт порядка единиц–десятков ампер (например, для 10 контактов по 1 мм диаметру около 7 А на контакт, суммарно до десятков ампер);

• климатическое исполнение и температура окружающей среды зависят от индексов в полной маркировке (например, теплостойкость до 100 °C).

Если напишете полную маркировку (например, 2РМ22КПН10Г1В1 или 2РМ22КПН10Ш1А1), могу подробнее расшифровать именно ваш вариант и указать тип контактов, их расположение и ориентировочные токи по каждому выводу.
