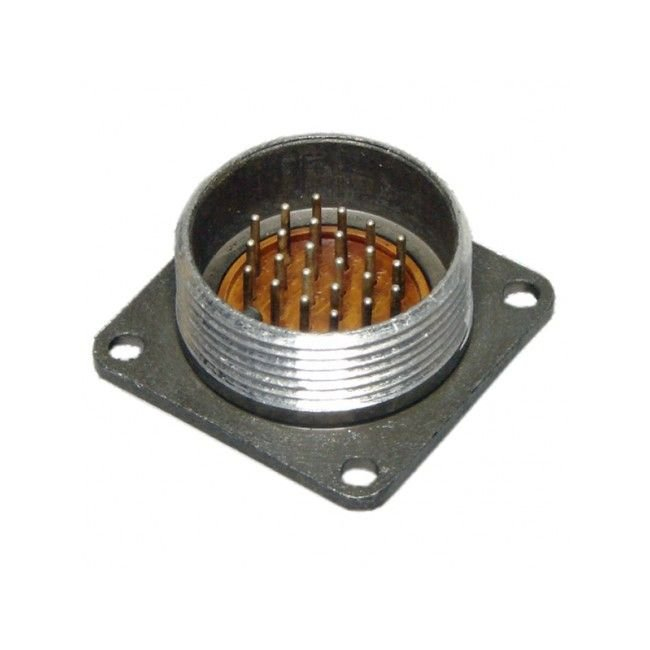

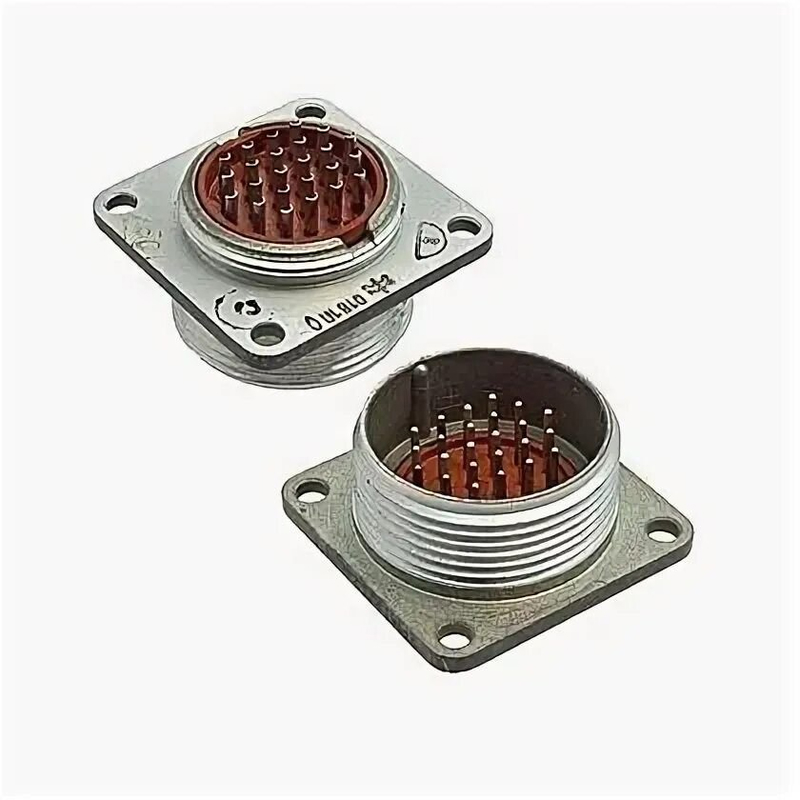

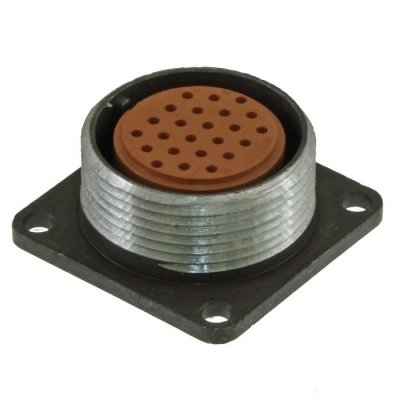

2РМ27Б24Ш1В1 «1» — это блочная вилка цилиндрического низкочастотного негерметичного соединителя серии 2РМ, предназначенная для коммутации цепей постоянного и переменного тока в стационарных и подвижных установках.

Расшифровка обозначения

• 2РМ — тип соединителя: низкочастотный цилиндрический разъём.

• 27 — условный размер корпуса (диаметр по ГОСТ).

• Б24 — блочный (приборный) корпус с 24 контактами.

• Ш1 — часть соединителя: вилка, все контакты диаметром 1,0 мм.

• В1 — покрытие контактов серебром, однотипное сочетание контактов.

• «1» — обозначение приёмки по техническим условиям (например, приёмка «1» по АШДК.434410.062ТУ).

Электрические характеристики

• Максимальное рабочее напряжение: порядка 560–700 В постоянного или переменного тока (в зависимости от источника).

• Токовая нагрузка на один контакт: до 5 А.

• Суммарная токовая нагрузка на весь соединитель: до 100 А.

Конструкция и монтаж

Соединитель выполнен в виде блочной вилки с цилиндрическими контактами, фиксируется резьбовой гайкой, имеет резьбовое сочленение и одношпоночную поляризацию. Предназначен для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150‑69, применяется в условиях повышенной влажности и пониженного давления.

Условия эксплуатации

• Рабочий диапазон температур: примерно от −60 °C до +100…+120 °C (в разных источниках фигурируют до +180 °C при кратковременных сменах).

• Соединитель устойчив к механическим воздействиям: вибрации, многократным и одиночным ударным перегрузкам, а также к линейным ускорениям.

Применение

Такие соединители типично используются в электропитании и сигнальных цепях радиоэлектронной аппаратуры, приборах управления, промышленных системах, где требуется надёжное и многократно пересоединяемое сочленение с экранированными или неэкранированными кабелями.
