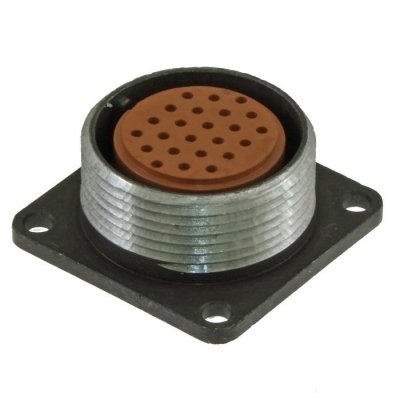

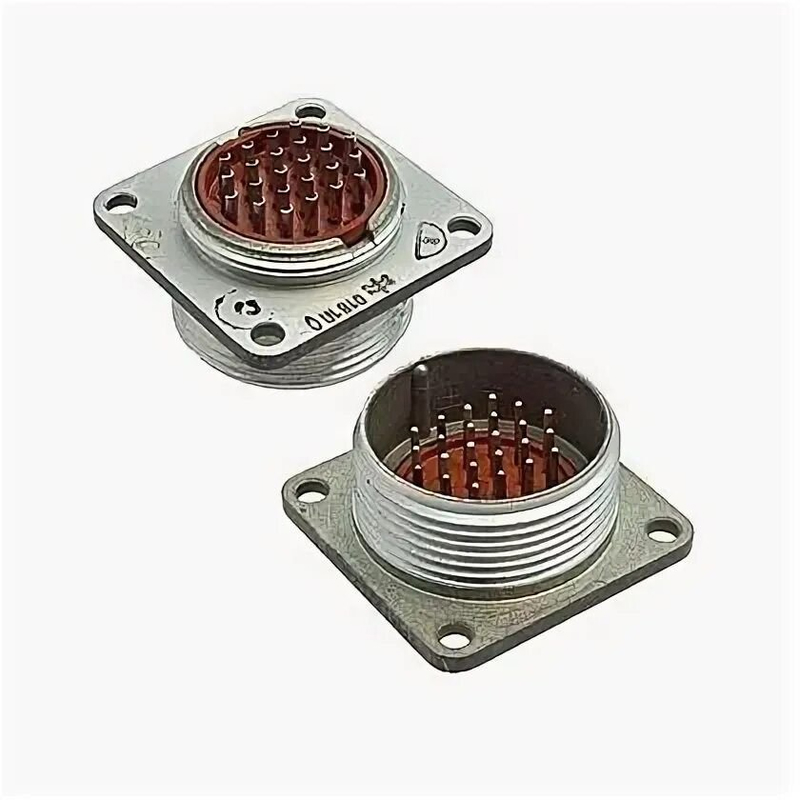

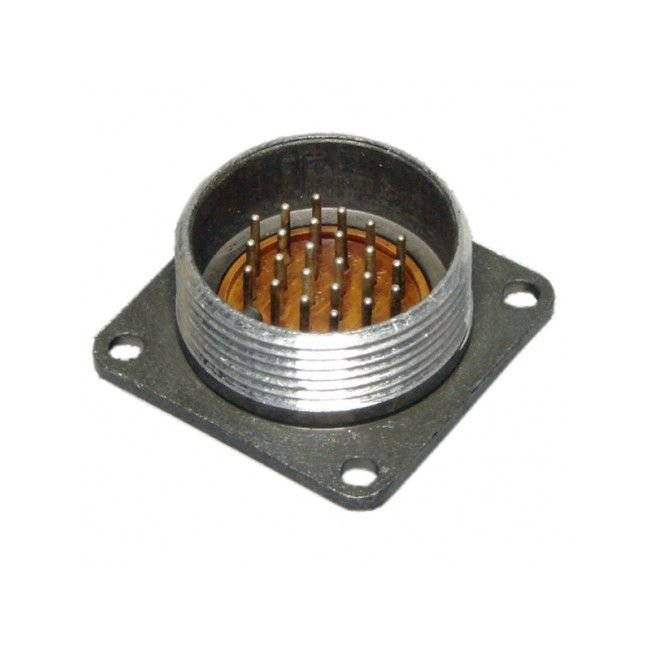

2РМ27Б24Ш1В1 «5» — это блочная вилка цилиндрического низкочастотного соединителя российского производства, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она относится к серии 2РМ с условным размером корпуса 27, имеет 24 контакта диаметром 1 мм и приёмку по ТУ «5» (ГЕ0.364.126ТУ), что обеспечивает повышенную надёжность.

Основные характеристики

• Токовая нагрузка: 5 А на одиночный контакт, суммарно до 100 А на соединитель.

• Максимальное рабочее напряжение: 560–700 В.

• Сопротивление контактов: не более 5 мОм; сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1850 В; ёмкость между контактами: не более 6 пФ.

Габаритные размеры составляют 25×36×36 мм, масса — не более 24 г. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 позволяет использовать её при температурах от -60°C до +100°C (смена температур до +180°C) и повышенной влажности до 98% при +40°C.

На изображении показан технический чертёж вилки с видами спереди, сбоку и сзади, где видны точные габариты и расположение 24 контактов.

Условия эксплуатации

Соединитель выдерживает механические воздействия: линейное ускорение до 2000 м/с², многократный удар 1000 м/с² (1–3 мс), одиночный удар 5000 м/с² (0,1–2 мс), синусоидальную вибрацию 1–5000 Гц. Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Применение

Используется для внутреннего монтажа в приборах, обеспечивает пылезащищённость контактов в соединённом состоянии. Покрытие контактов — серебро, фиксация — резьбовая. Производится в России с категориями качества «ОТК», «ОС».

Эта вилка часто применяется в промышленной электронике и оборудовании, где требуется компактность и устойчивость к вибрациям.
