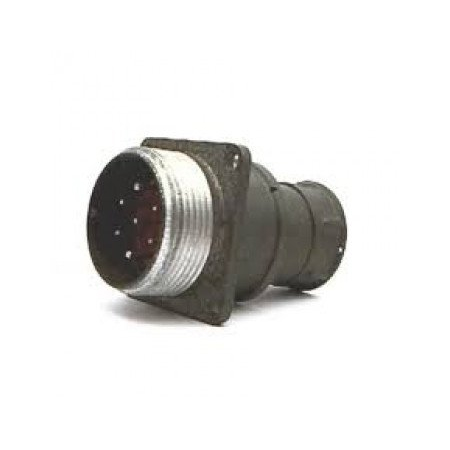

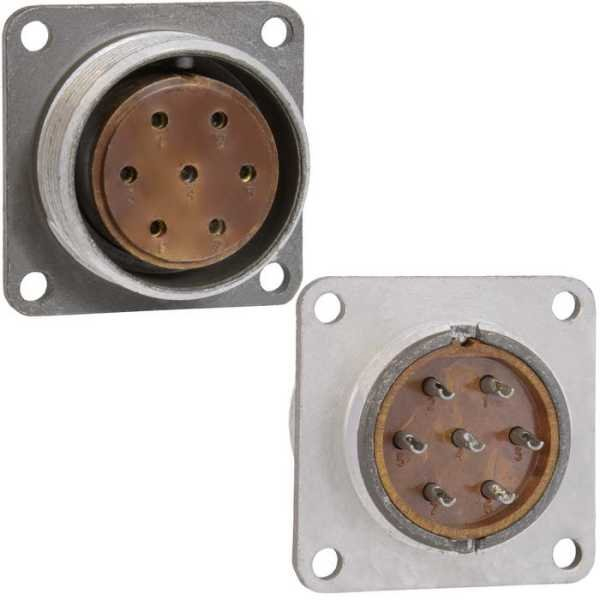

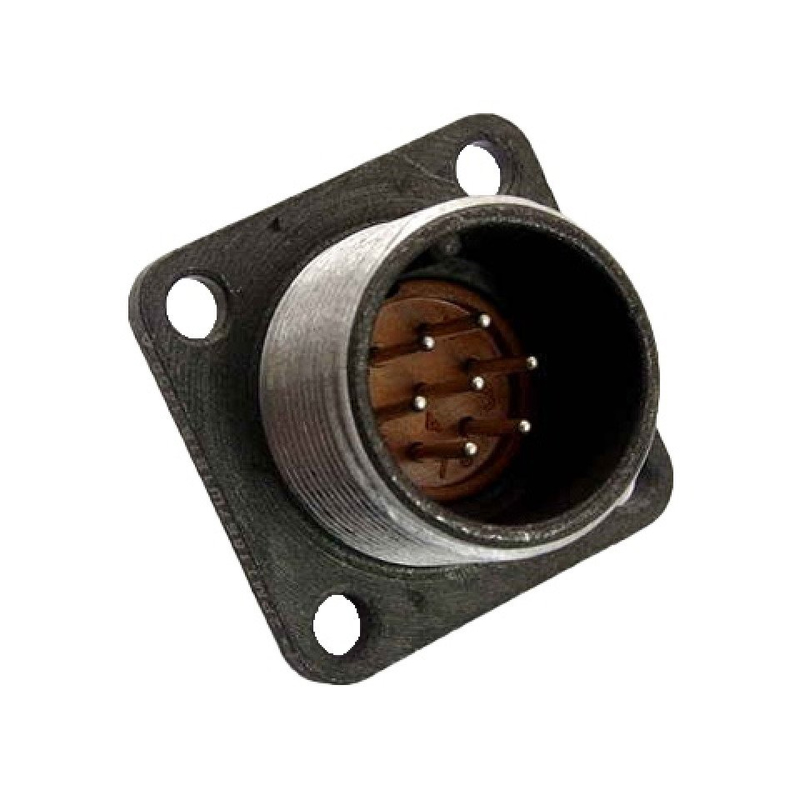

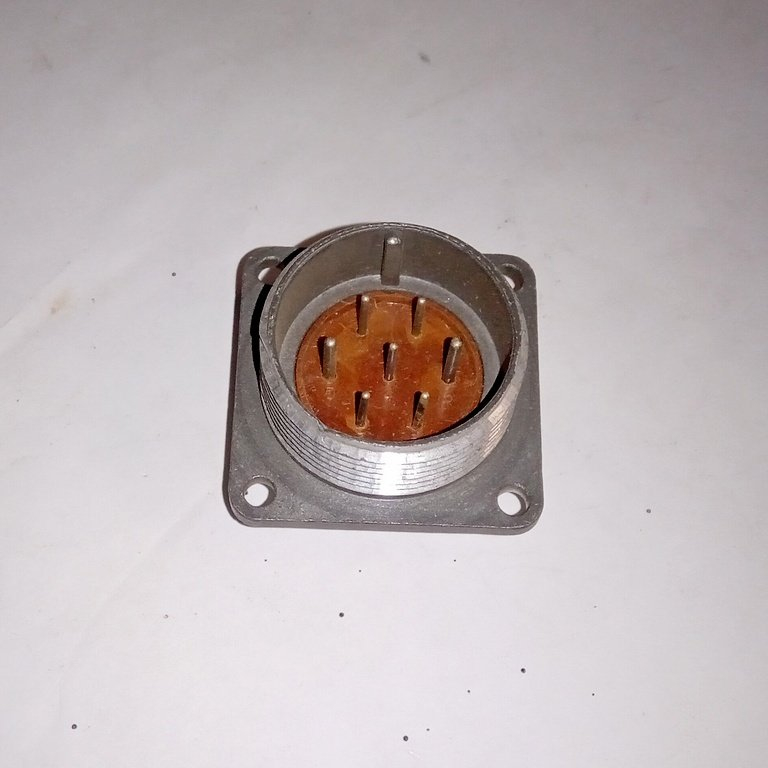

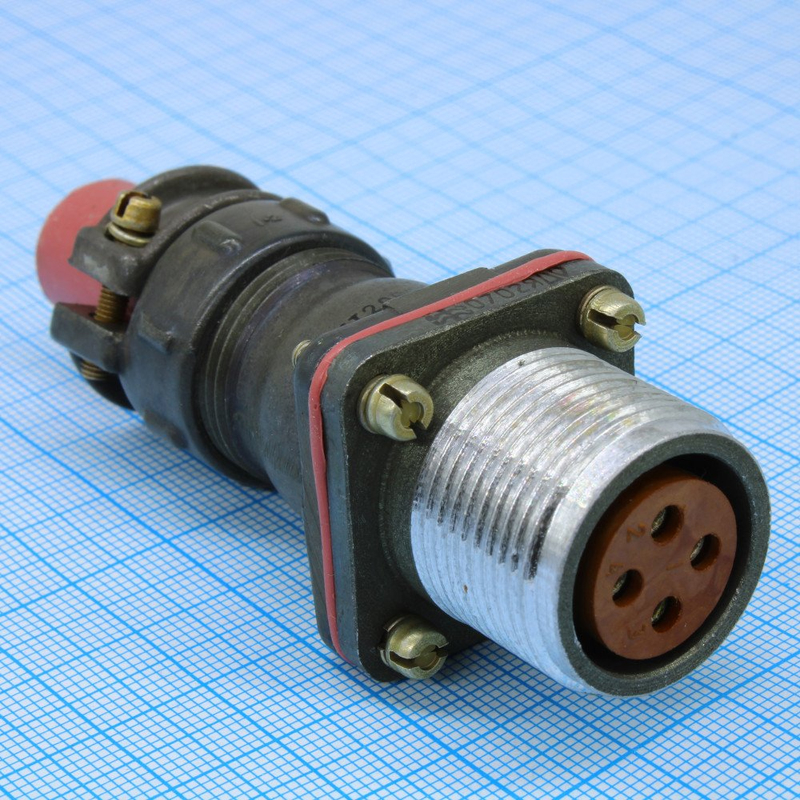

2РМ27Б7Ш2В1 Вилка блочная

Вилка блочная 2РМ27Б7Ш2В1 — это приборный разъём из серии 2РМ, предназначенный для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Он используется для внутреннего объёмного монтажа в различных электрорадиотехнических устройствах.

Условное обозначение

Обозначение2РМ27Б7Ш2В1 расшифровывается следующим образом:

• 2РМ — тип соединителя (приборные разъёмы средней жёсткости).

• 27 — условный размер корпуса (посадочный диаметр 27 мм).

• Б — блочный (приборный) тип корпуса.

• 7 — количество контактов (7 шт.).

• Ш — шпоночная поляризация (одношпоночная).

• 2 — группа монтажных размеров №2.

• В1 — вид контактов (вилка, контактная часть).

Основные технические характеристики

• Токовая нагрузка на одиночный контакт :

  • Для контактов Ø1 мм — до 8 А.

  • Для контактов Ø1,5 мм — до 16 А.

  • Общая токовая нагрузка — до 60 А.

• Рабочее напряжение — до 560–700 В (в зависимости от модификации).

• Сопротивление контактов — не более 5 Ом (Ø1 мм) или 2,5 Ом (Ø1,5 мм).

• Сопротивление изоляции — не менее 1000–5000 МОм.

• Емкость между контактами — не более 6 пФ.

• Тип соединителя — негерметичный, климатика УХЛ (умеренный и холодный климат).

• Сочленение — резьбовое, поляризация — одношпоночная.

• Рабочая частота — до 3 МГц.

• Вибрационная стойкость — синусоидальная вибрация 1–5000 Гц с ускорением до 490 м/с² (50 g).

Этот разъём состоит из вилочной (приборной) части без патрубка или с прямыми/угловыми патрубками и предназначен для надёжного соединения с соответствующими розетками. Материал контактов — золото, серебро или палладий для обеспечения низкого сопротивления и долговечности. Он широко применяется в промышленной электронике и аппаратуре благодаря компактности и высокой надёжности.
