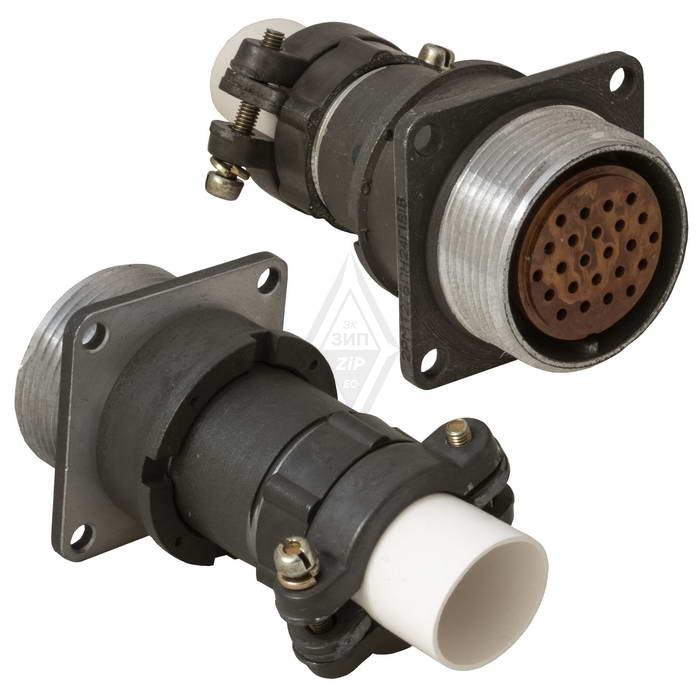

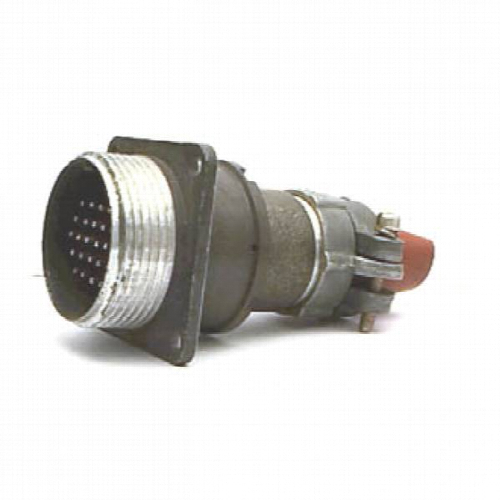

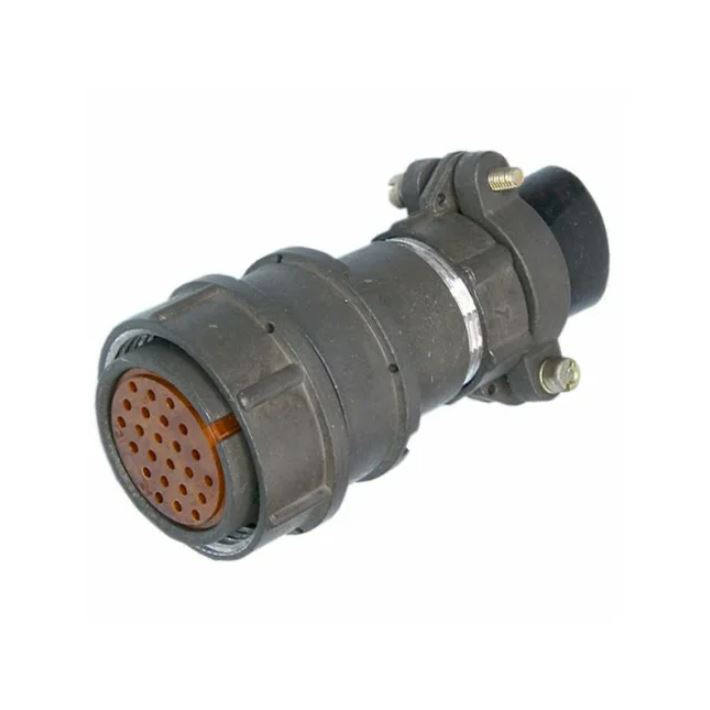

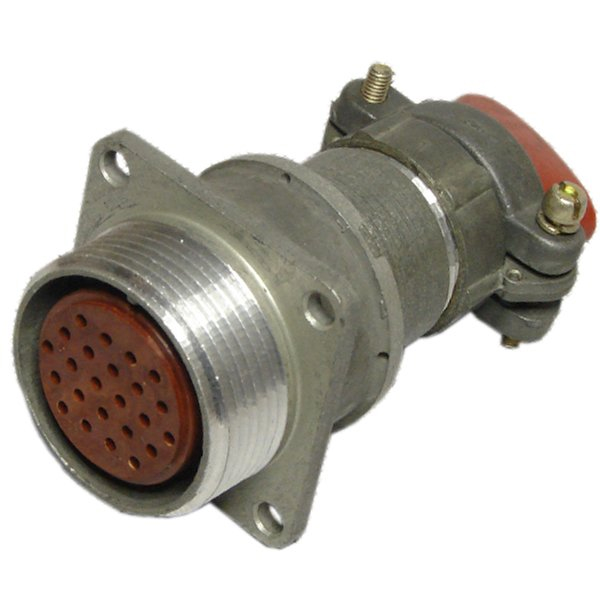

Соединитель2РМ27БПН24Г1В1В является электрическим низкочастотным цилиндрическим негерметичным соединителем, предназначенным для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и применяется как соединитель общего назначения.

Технические характеристики

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : розетка.

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Серебро.

• Тип контакта : Цилиндрический.

Применение и свойства

• Климатическое исполнение : В.

• Метод монтажа : Обжимка.

• Рабочие условия :

  • Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

  • Одиночные удары : Ускорение 5000 м/с? (500 g).

  • Многократные удары : Ускорение 1000 м/с? (100 g).

  • Линейные нагрузки : Ускорение 2000 м/с? (200 g).

  • Максимальное рабочее напряжение : Не более 560 В.

  • Токовая нагрузка на контакт :

    • Диаметр 1,0 мм: от 5 до 8 А.

    • Диаметр 1,5 мм: от 7 до 15 А.

    • Диаметр 2,0 мм: 18 А.

    • Диаметр 3,0 мм: 32 А.

  • Сопротивление электрического контакта :

    • Диаметр 1,0 мм: не более 5,0 мОм.

    • Диаметр 1,5 мм: не более 2,5 мОм.

    • Диаметр 2,0 мм: не более 1,6 мОм.

    • Диаметр 3,0 мм: не более 0,8 мОм.

  • Сопротивление изоляции : Не менее 1000 МОм.

  • Температура окружающей среды : От -60 до +100 °С.

  • Смена температур : От -60 до +150 °С.

  • Атмосферное рабочее пониженное давление : 133,37·10??? Па (10??? мм.рт.ст.).

  • Минимальная наработка : 5000 часов при 500 сочленениях-расчленениях.

  • Минимальный срок сохраняемости : 25 лет.

Этот соединитель используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.
