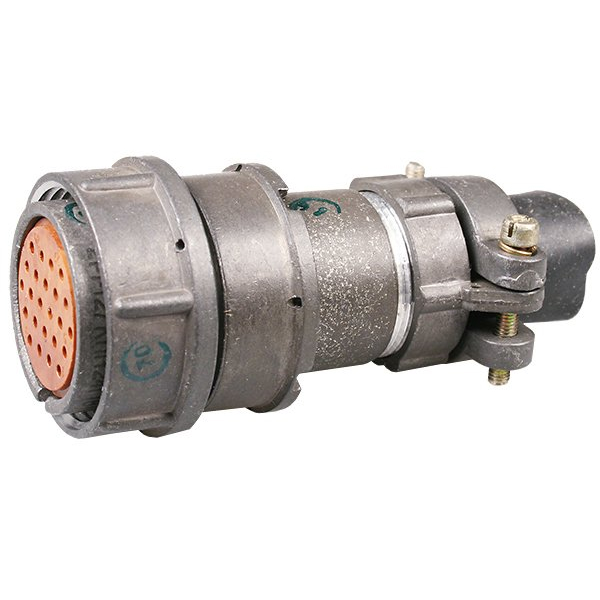

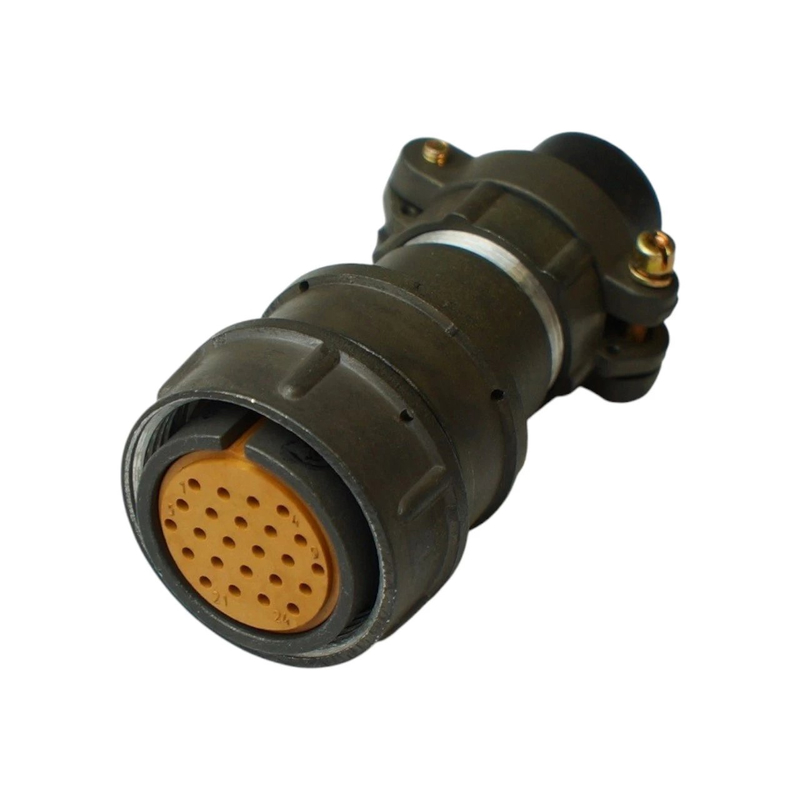

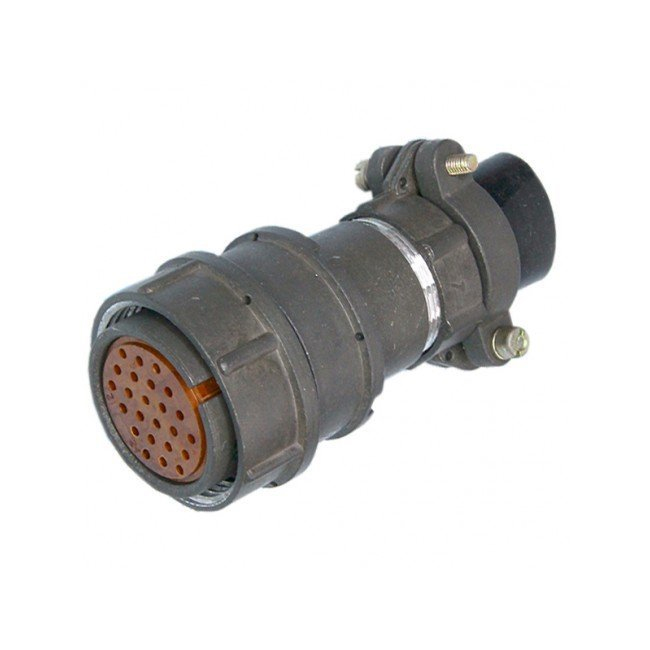

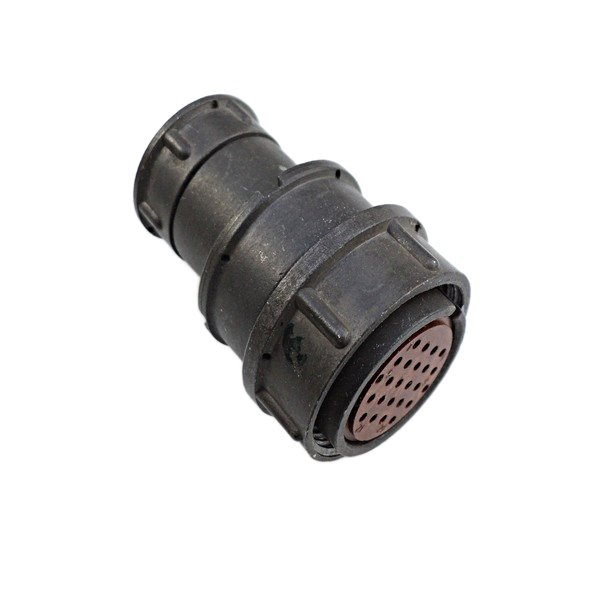

2РМ27КПЭ24Г1В1 Розетка кабельная

2РМ27КПЭ24Г1В1 — это негерметичная цилиндрическая розетка кабельная серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц при внутреннем объемном монтаже.

Назначение и основные особенности

Разъем 2РМ27КПЭ24Г1В1 относится к низкочастотным цилиндрическим соединителям с резьбовой фиксацией сочленённого положения, используется для подключения экранированных кабелей в электронных и электротехнических устройствах.
Конструкция предусматривает кабельный корпус с прямым патрубком и гайкой, предназначенной для экранированного кабеля; исполнение — негерметичное, для внутреннего монтажа.

Ключевые электрические параметры

Примерные номинальные параметры (могут несколько отличаться в разных ТУ и источниках, но по порядку):

• Число контактов — 24 штыревых (гнёздовых) контакта диаметром около 1 мм.

• Максимальное рабочее напряжение для разъёмов с 24 контактами — порядка 560–700 В постоянного/переменного тока.

• Максимальный ток на один контакт (для контакта Ø 1 мм) — до ~5 А в типовых источниках, а суммарно по разъёму — до ~100 А в зависимости от нагрузки и условий охлаждения.

• Сопротивление изоляции обычно не менее 1000–5000 МОм, а сопротивление контакта — не более нескольких мОм.

• Электрическая прочность изоляции может достигать ~1850 В при испытаниях.

Конструкция и материалы

Корпус разъёма выполняется из термостойкого материала (часто карболит/гетинакс) с кабельным корпусом и резьбовым сочленением, что обеспечивает надёжную фиксацию и виброустойчивость.
Контакты, как правило, изготавливаются с покрытием серебром или другими благородными металлами; хвостовики рассчитаны на присоединение проводов сечением около 0,5 мм².

Климатические и механические условия

Разъём рассчитан на работу в широком диапазоне температур, обычно примерно от −60 до +100 °C, что позволяет применять его в различных климатических зонах и промышленных установках.
Разъём выдерживает вибрацию и мехудары с ускорениями порядка сотен–тысяч м/с² при ограниченной длительности импульсов, что характерно для ударно‑вибрационных нагрузок в составе аппаратуры.

Области применения

2РМ27КПЭ24Г1В1 применяется в промышленной электронике, системах связи, приборах контроля и управления, где требуются многоконтактные низкочастотные соединители с надёжным кабельным подключением и экранированием.
Часто используется совместно с вилками и розетками серии 2РМ с аналогичными диаметрами корпуса и числом контактов, обеспечивая стандартизированный монтаж по отечественным ТУ (например, по типу ГЕ.0.364.126 ТУ).
