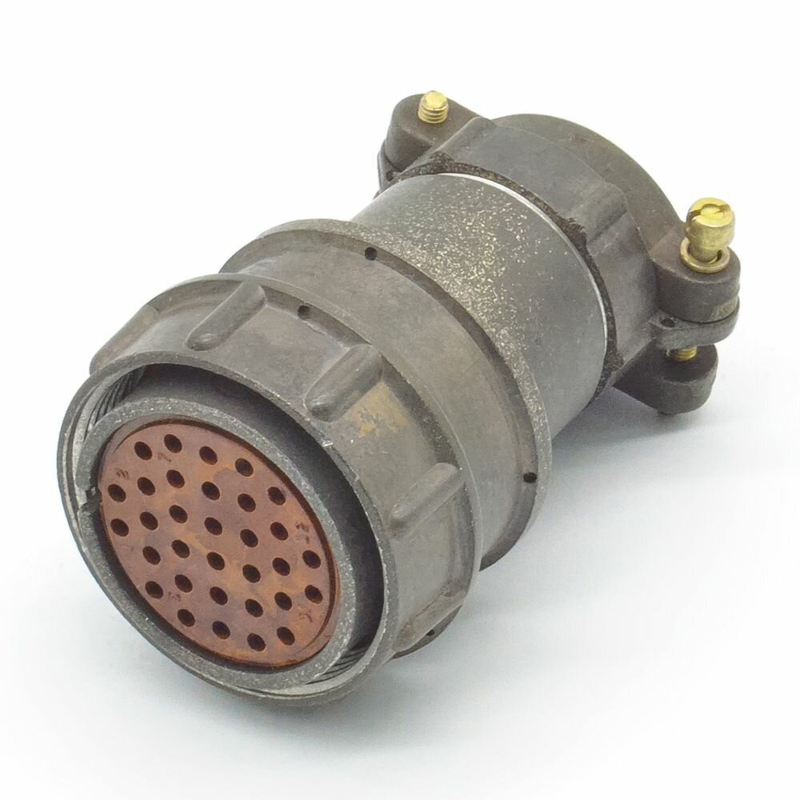

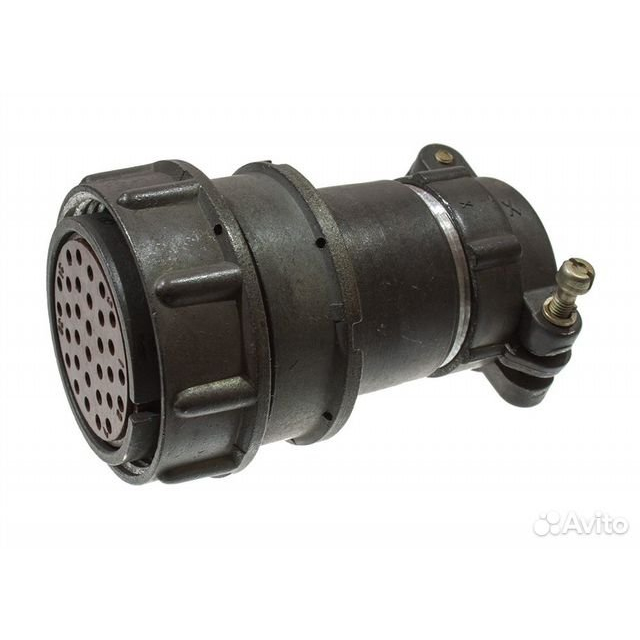

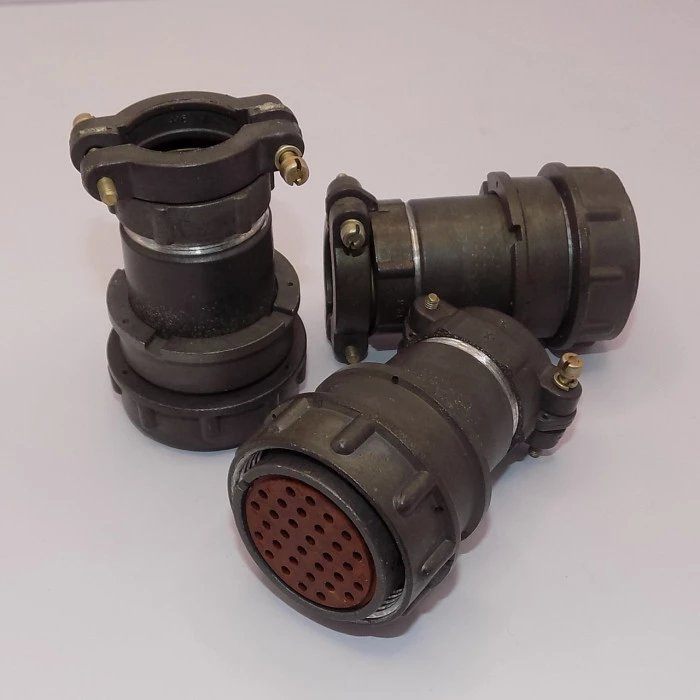

2РМДТ33КПН32Г5В1В Розетка кабельная

2РМДТ33КПН32Г5В1В — это кабельная розетка серии 2РМДТ, представляющая собой цилиндрический низкочастотный соединитель внутреннего (объемного) монтажа, предназначенный для работы в электрических цепях переменного и постоянного тока. Она имеет условный размер корпуса 33, кабельный тип корпуса (К), прямой патрубок (П), гайку патрубка для неэкранированного кабеля (Н), сочетание 32 контактов диаметром 1,5 мм (5), без втулки (В1), резьбовое соединение и вид приемки «5» (ВП, ПЗ по ТУ ГЕ0.364.126).

Основные габаритные размеры: диаметр корпуса 42 мм, высота 67,5 мм; корпус из алюминиевого сплава А-22 с оксидным покрытием серого цвета, изолятор из карболита коричневого цвета. Розетка оснащена 32 извлекаемыми гнездовидными контактами из латуни с серебряным покрытием (Ag), монтаж электрический — пайка, механический — объемный. Резьба накидной гайки — D36х1,5 мм, поляризация — одношпоночная с пазом для ориентации контактов.

Технические характеристики включают: рабочее напряжение до 560 В, максимальный ток на контакт 6 А (на разъем до 160 А), сопротивление контакта не более 2,5 мОм, теплостойкость 1 (до +100 °С). Климатическое исполнение УХЛ 2.1, интервал рабочих температур от -60 до +100 °С, относительная влажность до 98% при +40 °С, атмосферное давление от 133,32×10⁻¹² до 50,6×10⁴ Па. Разъем выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 50 g, акустические шумы 170 dB при 200 g, многократные удары 100 g (1–3 мс), однократные — 500 g (0,1–2 мс); сопротивление изоляции 5000 МОм.

Ресурс: 500 сочленений-расчленений, наработка минимум 1000 ч (при +80 °С на контакте — 175 000 ч), срок хранения до 15 лет. Масса изделия около 28–83 г (в зависимости от источника), рабочая позиция любая, герметичность отсутствует.

Эта розетка применяется в промышленных системах для надежного соединения кабелей, часто выпускается АО «Завод Элекон» и соответствует ГОСТ/ТУ для низкочастотных разъемов.
