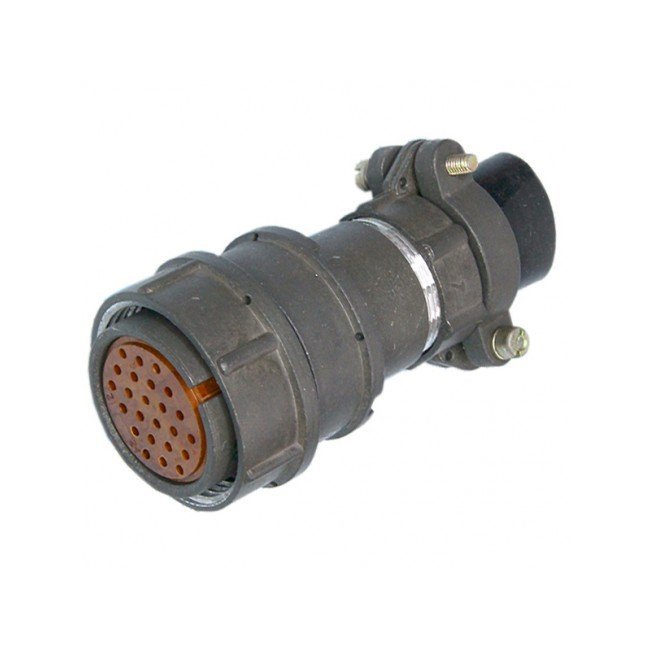

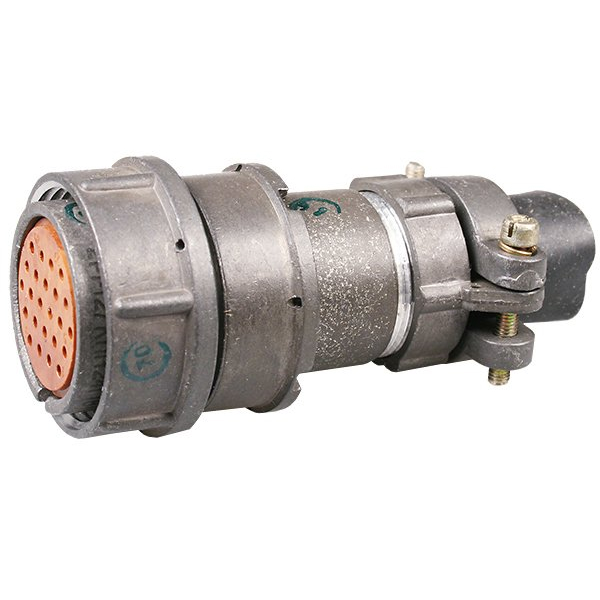

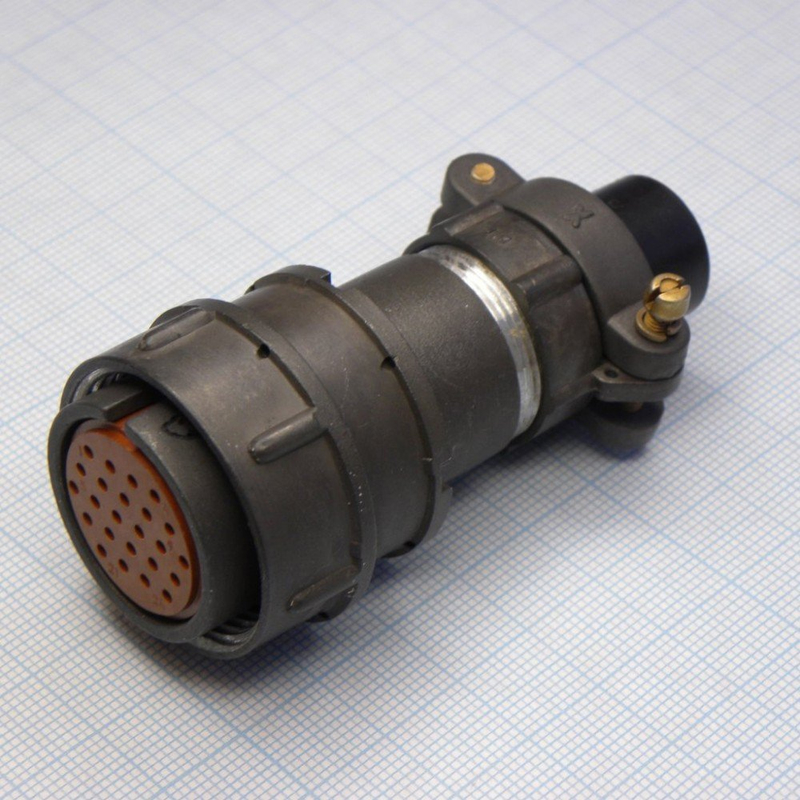

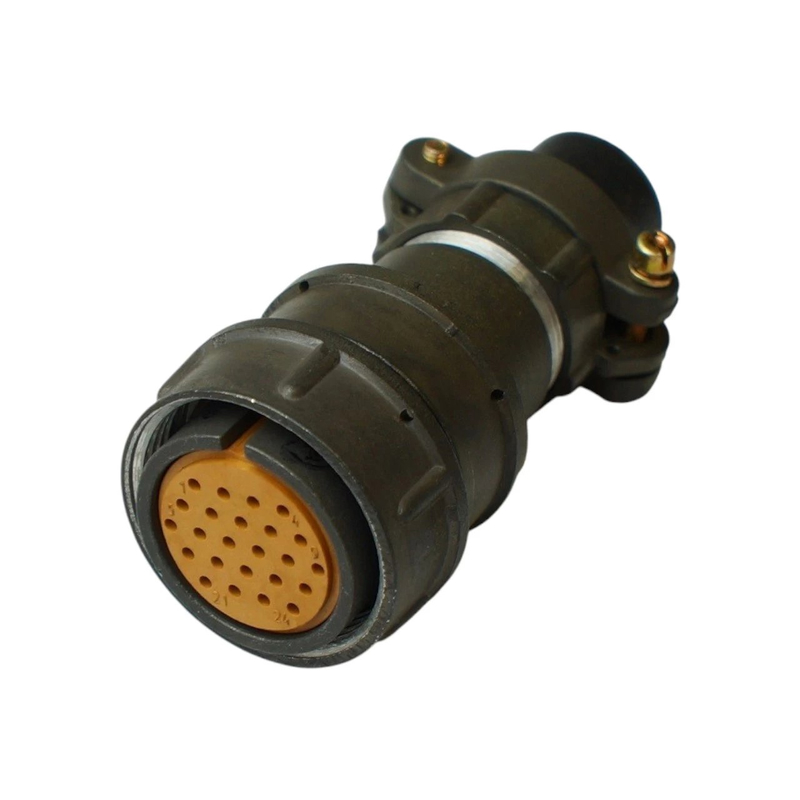

Разъём 2РМ27КПН24Г1В1 — это низкочастотный цилиндрический кабельный разъём серии 2РМ , исполнение розетка с 24 контактами , негерметичный, с прямым патрубком для неэкранированного кабеля.

Основные характеристики

• Количество контактов — 24 гнезда, все диаметром 1,0 мм .

• Токовая нагрузка — до 5 А на один контакт, суммарно до 100 А на весь соединитель.

• Напряжение — рабочее до 560 В постоянного и переменного тока, испытательное напряжение выше (до примерно 700 В в зависимости от документации).

Климатические и механические параметры

• Рабочий диапазон температур — примерно от −60 °C до +100 °C , в некоторых источниках указан возможный диапазон смены температур до +180…−60 °C при испытаниях.

• Устойчивость к вибрации и ударам — допускает синусоидальную вибрацию до нескольких сотен м/с², многократные удары до около 1000 м/с² и однократные до 5000 м/с² .

• Изоляция и контактное сопротивление — сопротивление изоляции не менее 500–1000 МОм (в зависимости на ТУ), контактное сопротивление не более 5 мОм .

Конструкция и применение

• Тип корпуса — алюминиевый сплав (например А‑22), цилиндрический, условный размер «27» , резьбовое сочленение.

• Исполнение «5» в обозначении обычно указывает на вид приемки (соответствие определённой группе контроля/приёмки, например «5–ВП, ПЗ» по существующим ТУ), без привязки к конкретному ценовому или коммерческому признаку.

• Назначение — используется для соединения проводов и кабелей в электрических цепях постоянного и переменного тока (частоты до нескольких МГц) в промышленной аппаратуре, радиоэлектронике, системах автоматики и т.п.

Мы можем расшифровать структуру обозначения 2РМ27КПН24Г1В1 по каждой букве‑цифре.
