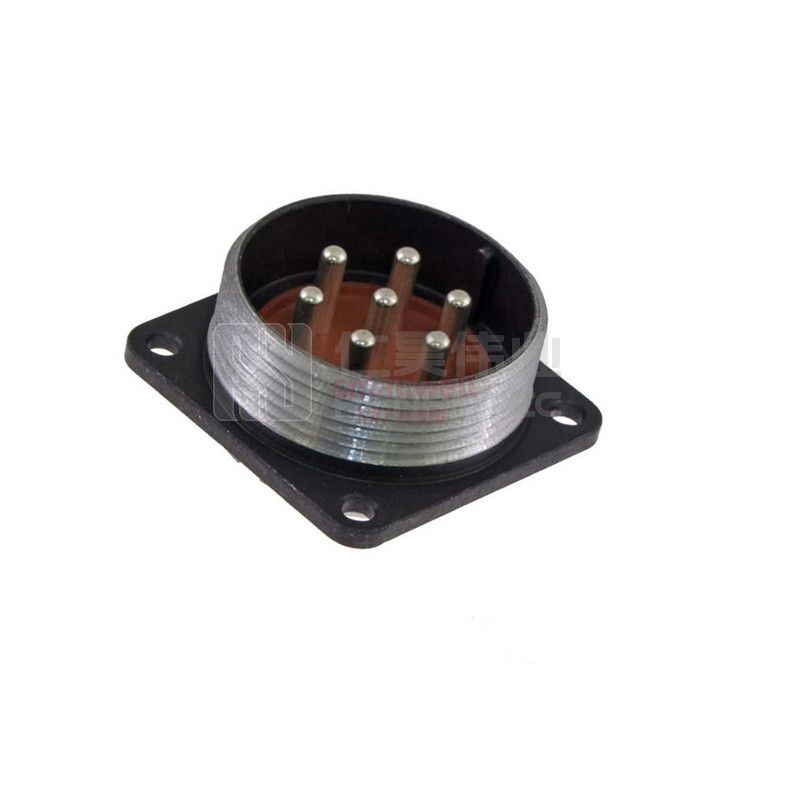

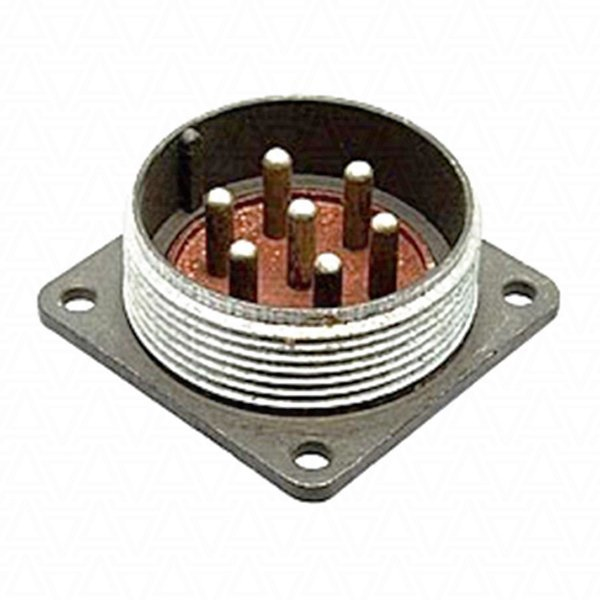

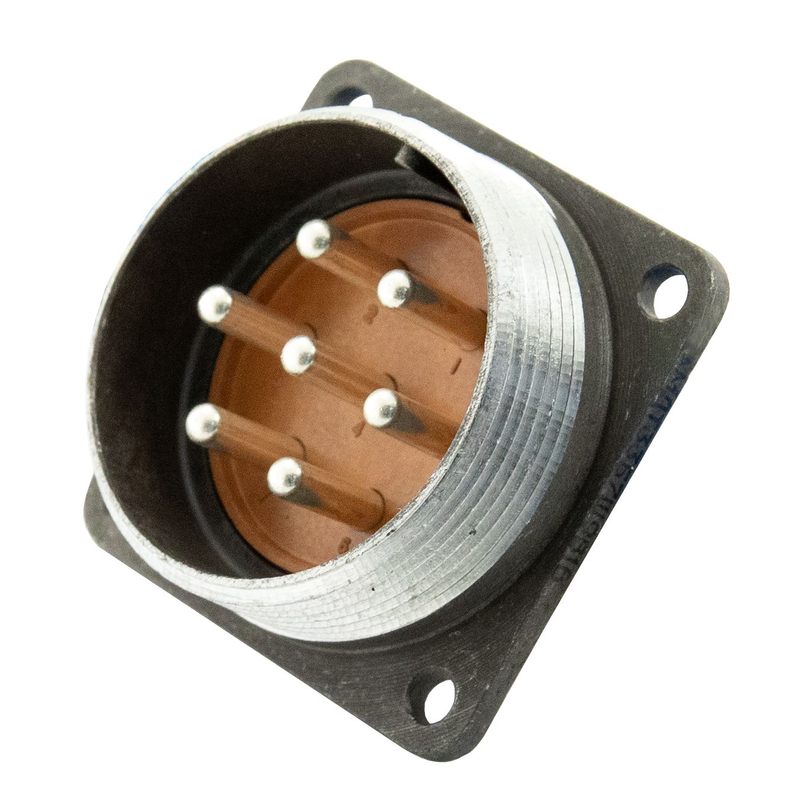

2РМДТ33Б7Ш9В1В — это низкочастотный цилиндрический электрический разъём‑вилка из серии 2РМДТ, предназначенная для соединения цепей постоянного и переменного тока с частотой до нескольких мегагерц. Этот тип разъёма типично применяется в промышленной, транспортной и радиоэлектронной аппаратуре, где нужны надёжные соединения с хорошей механической и климатической стойкостью.

В маркировке заложено:

• 2РМДТ — серия цилиндрического низкочастотного разъёма.

• 33 — условный размер корпуса.

• Б — вид корпуса: приборный (устанавливается на панель прибора).

• 7 — количество контактов.

• Ш — штыревые контакты.

• 9 — сочетание контактов (7 контактов диаметром 3 мм).

• В1В — климатическое и конструктивное исполнение (всеклиматическое, без патрубка, негерметичное).

• Максимальное рабочее напряжение: до560 В (постоянный и переменный ток).

• Максимальный ток на один контакт:до 32 А , суммарный ток на разъём —до 128 А.

• Контакты диаметром3 мм , извлекаемые, обычно латунные с серебряным покрытием; сопротивление контакта не более около0,8 мОм.

• Рабочий диапазон температур: примерноот −60 °С до +100 °С.

• Теплостойкость разъёма порядка100 °С , при этом сочетание температур по конструкции может доходить до+180 °С с учётом перегрева контактов.

• Разъём рассчитан на повышенное вибрационное и ударное воздействие (синусоидальная вибрация до нескольких кГц, ударные ускорения до нескольких сотен g), а также на длительное хранение и работу в заданном интервале атмосферного давления.

• Корпус приборный, обычно из алюминиевого сплава с оксидным покрытием, изолятор — карболит.

• Метод сочленения с розеткой —резьбовой (накидная гайка с шагом резьбы порядка M36×1,5).

• Монтаж механический на панель, электрическое присоединение контактов — обычнопайка.
