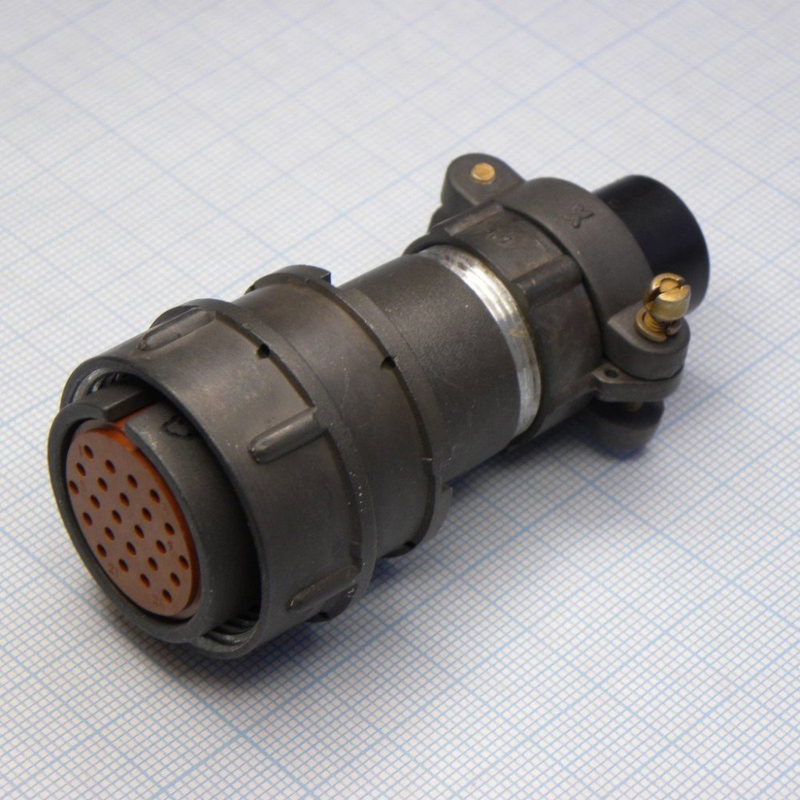

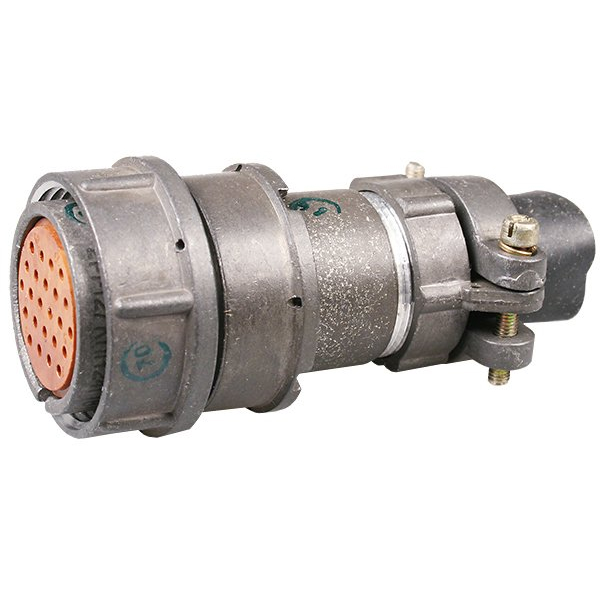

Разъём 2РМ27КПН24Г1В1 «5» — это цилиндрический низкочастотный розеточный кабельный соединитель серии 2РМ с прямым патрубком, предназначен в основном для соединения кабелей в электрических цепях постоянного и переменного тока. Обозначение «5» обычно указывает на вид приёмки (например, «5»‑класс ВП, ПЗ по ОСТ/ТУ).

Основные технические параметры

• Тип : кабельная розетка, негерметичная, с прямым патрубком для неэкранированного кабеля.

• Условный размер корпуса : 27 (диаметр посадочного узла около 27 мм).

• Количество контактов : 24 контакта‑гнезда диаметром 1,0 мм.

• Номинальное напряжение : до 560 В постоянного и переменного тока, предельное испытательное — до 700 В.

• Токовая нагрузка : до 5 А на один контакт, суммарная нагрузка на разъём — до 100 А.

Электрические и механические свойства

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 5000 МОм (в ряде источников указано 1000…5000 МОм в зависимости от условий испытаний).

• Максимальная частота : до 3 МГц в цепях ПВ/ПОТ.

• Механическая стойкость : допускает синусоидальную вибрацию до 5000 Гц, ударные перегрузки до 1000…5000 м/с² в зависимости от режима.

Климатические и эксплуатационные условия

• Рабочий диапазон температур : от −60 °C до +100 °C.

• Климатическое исполнение : обычно УХЛ 2.1 (умеренно‑холодный, наземный вариант с нормальной влажностью).

• Влажность : до 98% при +25 °C.

• Ресурс : порядка 500 циклов соединения/разъединения, при максимальной температуре контакта 80 °C срок наработки может достигать сотен тысяч часов.

Конструкция и материалы

• Корпус : алюминиевый сплав (например, А‑22), покрытие контактов — серебро.

• Габариты : ориентировочно длина около 73 мм, диаметр 35 мм; рабочее положение — любое.

• Способ соединения : резьбовой замок (гайка на корпусе), патрубок для неэкранированного кабеля.

Мы можем расшифровать полностью структуру обозначения 2РМ27КПН24Г1В1 «5» (по буквам и цифрам) или подобрать аналоги по габаритам и токовым параметрам.
