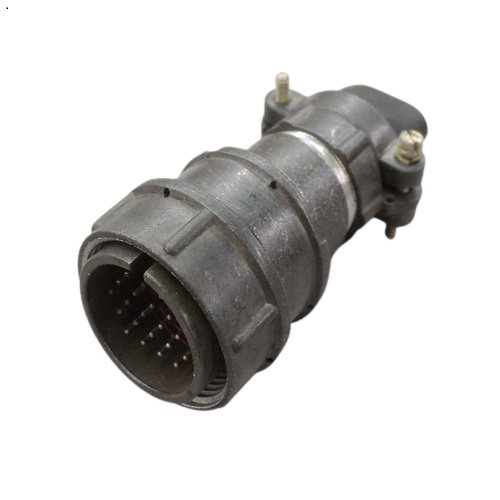

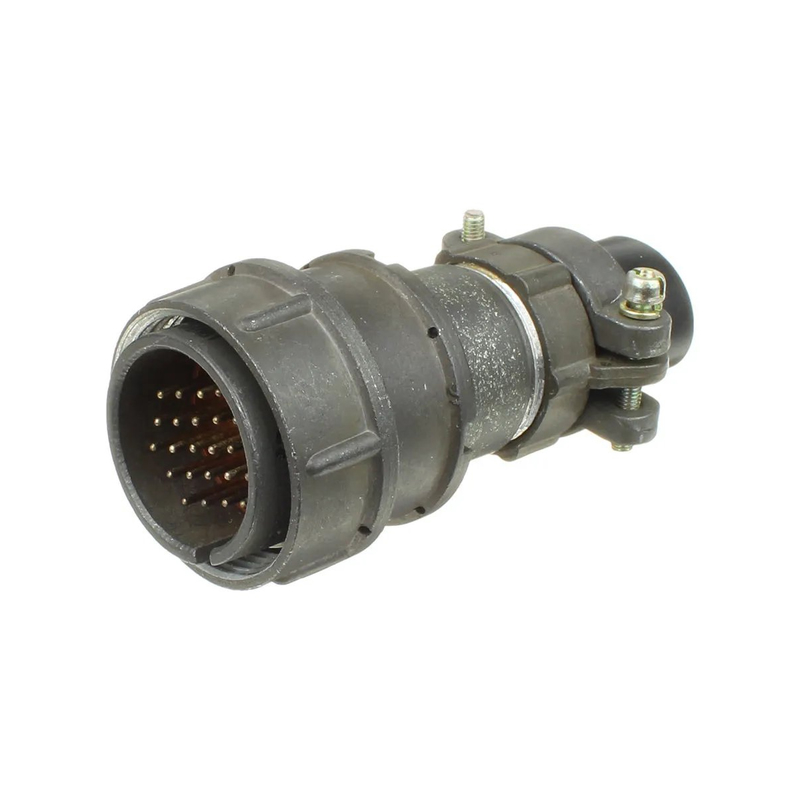

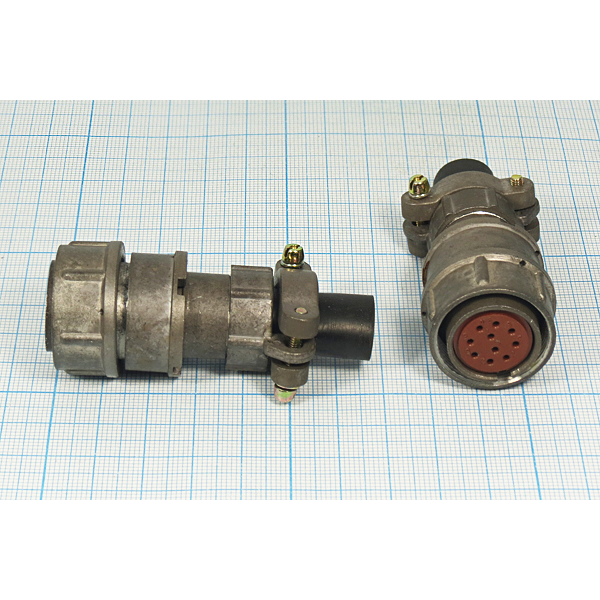

2РМ27КПН24Ш1В1 — это 24-контактная негерметичная кабельная вилка серии 2РМ с прямым патрубком и теплостойкостью 100°С. вилка имеет посадочный диаметр 27 мм и обеспечивает соединение 24 извлекаемых контактов диаметром 1,0 мм.

Этот разъем относится к группе цилиндрических малогабаритных низкочастотных низковольтных разъемов. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Характеристики :

• Максимальная токовая нагрузка на одиночный контакт: 5 А

• Максимальная токовая нагрузка на соединитель в целом: 80 А

• Рабочее напряжение: до 560 В

• Сопротивление контакта: не более 0,005 Ом

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Минимальная наработка: 1000 ч

• Количество сочленений-расчленений: 500

• Минимальный срок сохраняемости: 15 лет

• Диапазон рабочей температуры окружающей среды: от -60°С до +100°С

• Материал контакта: латунь ЛС59-1

• Покрытие контактов: серебро

• Материал корпуса: алюминиевый сплав АЛ-11

• Материал изолятора: прессматериал АГ-4

Расшифровка маркировки :

• 2РМ — тип разъема: соединитель электрический низкочастотный цилиндрический негерметичный

• 27 — посадочный диаметр корпуса розетки: 27 мм

• К — тип корпуса: кабельный

• П — вид патрубка: прямой

• Н — вид гайки патрубка: для неэкранированного кабеля

• 24 — количество контактов: 24

• Ш — вид соединителя: вилка (штырь)

• 1 — сочетание контактов по их диаметрам: 1 мм

• В — вид покрытия контактов: серебро

• 1 — максимально допустимая температура окружающей среды: 100°С

Соединители состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Важно помнить, что кабельную розетку нельзя соединить с кабельной вилкой или блочную вилку с блочной розеткой; соединение выполняется только с кабельным и блочным разъемом.
