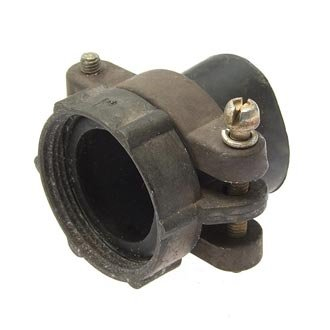

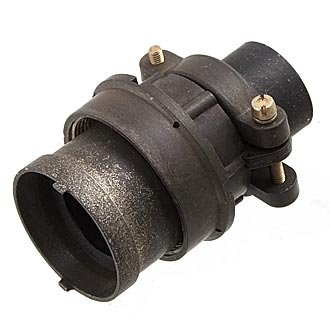

2РМ30‑ПН ХВОСТОВИК — это однорядный круговой разъём типа 2РМ, выполненный в корпусе с условным размером 30, с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н). Обычно используется как кабельная часть соединителя для подключения проводов к приборным или кабельным соединителям 2РМ, что типично для электрических цепей постоянного и переменного тока.

Расшифровка обозначения

• 2РМ — серия соединителей для электрических цепей постоянного и переменного тока.

• 30 — условный размер корпуса (диаметр посадочного места порядка 30 мм).

• ПН — прямой патрубок (П) с гайкой под неэкранированный кабель (Н).

• ХВОСТовик — конструктивно это хвостовик‑кабельный элемент, на который накручивается защитная гайка и который механически крепит кабельный пучок.

Назначение и применение

Такой хвостовик применяется в составе кабельных соединителей 2РМ для ввода кабеля в корпус, фиксации и защиты проводов от перегибов и вырыва. Разъёмы 2РМ‑серии часто используются в электроприборах, промышленной автоматике, измерительной аппаратуре и бортовых системах.

Основные технические особенности

• Предназначен для работы как с кабелями, так и с проводами, сечением, как правило, до около 0,5 мм² на контакт, что соответствует типовым требованиям для 2РМ‑серии.

• Разъём рассчитан на напряжение и токи, типичные для 2РМ‑30 (например, до нескольких ампер на контакт и сотен вольт), а также выдерживает температурные режимы от примерно −60 до +100…+180 °C в зависимости от исполнения и сопутствующих вилок/розеток.

• Хвостовик обеспечивает механическую устойчивость соединения к вибрации и ударам, поскольку конструкция 2РМ‑серии обычно проходит испытания на вибрацию и многократные сочленения‑расчленения.

Мы можем дополнительно описать типичные схемы подключения проводов к такому хвостовику и особенности монтажа.
