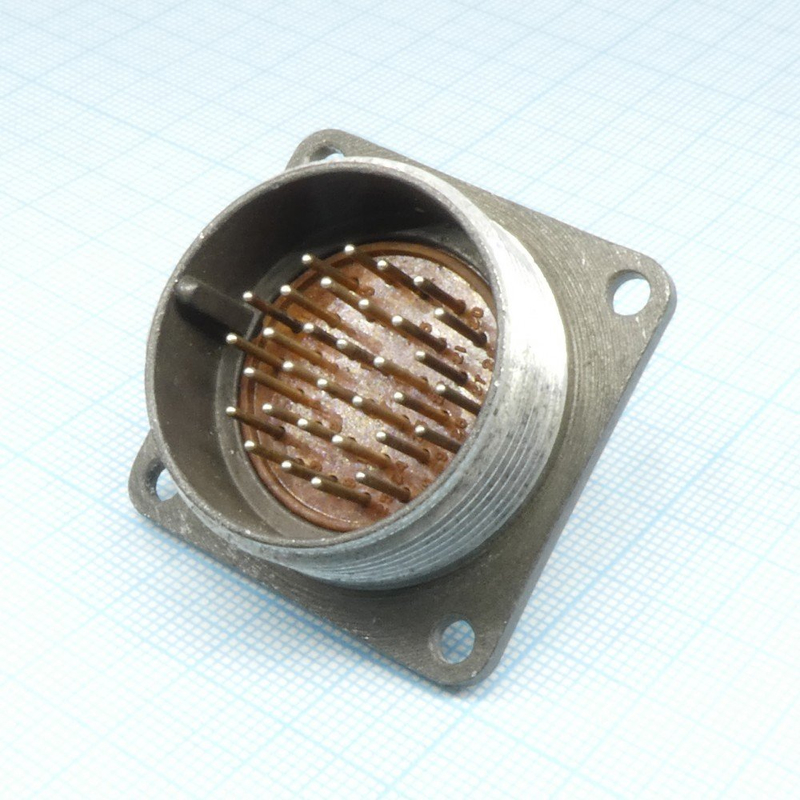

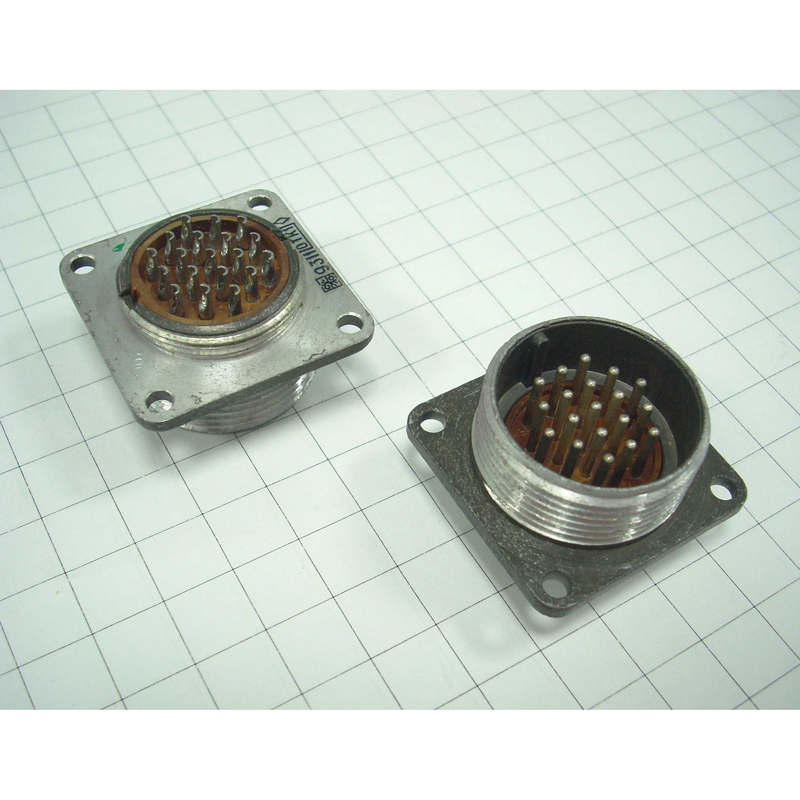

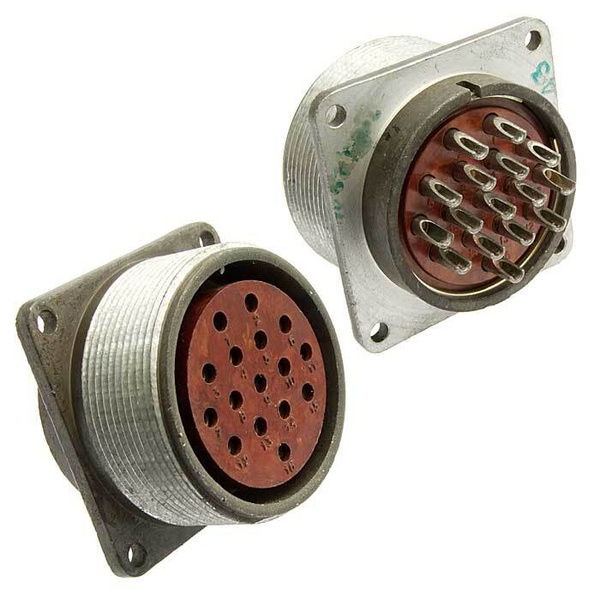

2РМ30Б24Ш1В1 – это цилиндрический низкочастотный разъём серии 2РМ с блочным корпусом (приборная вилка) на 24 контакта, предназначенный для работы в цепях постоянного и переменного тока в аппаратуре общего и специального назначения.

Расшифровка маркировки

• 2РМ – серия соединителей (низкочастотные цилиндрические, резьбовое сочленение).

• 30 – условный размер корпуса, посадочный диаметр порядка 30 мм (типовой размер для 2РМ30).

• Б – блочный тип корпуса (приборное исполнение для установки на панель/шасси).

• 24 – количество контактов в разъёме (24 пина).​

• Ш – вилка (штепсельная часть, с штыревыми контактами).

• 1 – вариант сочетания диаметров контактов; для обозначения «1» в серии 2РМ/2РМД обычно все контакты диаметром 1 мм.

• В – серебряное покрытие контактов (улучшенный контакт и пониженное переходное сопротивление).

• 1 – исполнение по теплостойкости: до +100 °C (т.н. «1» – стандартная теплостойкость для 2РМ/2РМД).

Основные электрические характеристики (по типовым данным 2РМ30)

Для близкого исполнения 2РМ30Б32Ш1В1 и 2РМД30Б24Ш5В1В указаны следующие типовые параметры, которые характерны для разъёмов корпуса 30 и контактов диаметром 1–1,5 мм:

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка на один контакт: около 7–8 А (для контактов 1–1,5 мм).

• Максимальный суммарный ток на соединитель (для 24 контактов 1,5 мм в аналогичном исполнении): порядка 140 А; для 1 мм – меньше, но того же порядка по удельной нагрузке.

• Сопротивление изоляции: не менее 1000–5000 МОм (в зависимости от конкретного стандарта и серии, для 2РМ и 2РМТ указывают 1000–5000 МОм).

• Электрическая прочность изоляции: испытательное напряжение около 1850 В (при рабочем 560 В) по данным для серии 2РМТ30, что типично и для 2РМ30.

Климатическая и механическая стойкость

По паспортам серии 2РМ и 2РМТ для корпусов типоразмера 30 указываются следующие типовые значения: +3

• Диапазон рабочих температур: от −60 до +100 °C.

• Всклиматическое исполнение (буква «В» в ряде описаний означает всеклиматическое исполнение разъёма).

• Минимальная наработка: порядка 5000 часов.

• Количество сочленений/расчленений: около 500 циклов.

• Устойчивость к вибрации и ударам: для аналогичных 2РМТ30 – выдерживает многократные и одиночные удары с ускорениями до сотен g, линейные ускорения до 200 g; разъёмы 2РМ30 проектируются на сопоставимый уровень механической прочности.​

Конструктивные особенности и применение

• Корпус блочный, монтаж на панель с посадочным отверстием около 30 мм, фиксация соединения резьбовая, что обеспечивает надёжный контакт и виброустойчивость.

• Контакты предназначены для пайки проводников; монтаж, как правило, объёмный (пайка со стороны прибора).​

• Используется в измерительной, промышленной, военной и транспортной аппаратуре для подключения жгутов, модулей и блоков, где нужны компактные многоконтактные соединители с повышенной надёжностью и устойчивостью к климатическим и механическим воздействиям.
