2РМД18Б4Г5В1

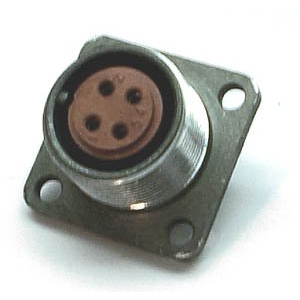

2РМД18Б4Г5В1 — это цилиндрический низкочастотный розеточный разъём серии 2РМД, применяемый для соединения и разъединения электрических цепей постоянного и переменного тока.

Назначение и конструкция

Разъём 2РМД18Б4Г5В1 относится к блочным (панельным) приборным соединителям, предназначенным для использования в электрических цепях с частотой до 3 МГц и рабочим напряжением до 560 В. Он выполнен в негерметичном исполнении, без патрубка, и предусматривает монтаж на панель с резьбовой фиксацией сочленённого положения.

Контакты и токовые параметры

У разъёма 4 контакта типа «гнездо», сопротивление контактов не превышает 2,5 мОм (по данным ряда производителей — до 5 мОм). Максимальный ток на один контакт — порядка 15 А, суммарный ток на соединитель — до 50 А; максимальное рабочее напряжение — 560 В, а максимальное испытательное напряжение — до 1850 В в нормальных условиях.

Климатические и механические характеристики

Разъём рассчитан на работу в широком диапазоне температур: приблизительно от −60 °C до +180 °C, с относительной влажностью до 98% при +25 °C. Соединитель выдерживает значительные механические нагрузки: вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², многократные удары до 1000 м/с² и одиночные удары до 5000 м/с², а также линейное ускорение до 2000 м/с².

Ресурс и условия эксплуатации

Минимальный срок сохраняемости 2РМД18Б4Г5В1 — порядка 15 лет, а минимальная наработка — несколько тысяч часов. Разъём рассчитан на не менее 500 циклов сочленения‑расчленения, имеет сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях и предназначен для работы в составе аппаратуры, включая промышленную, транспортную и специальную технику.
