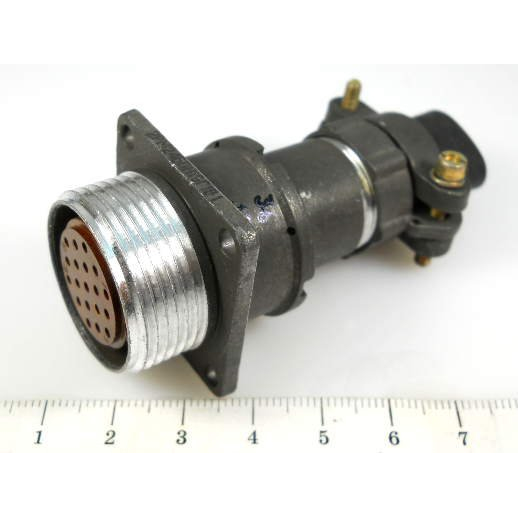

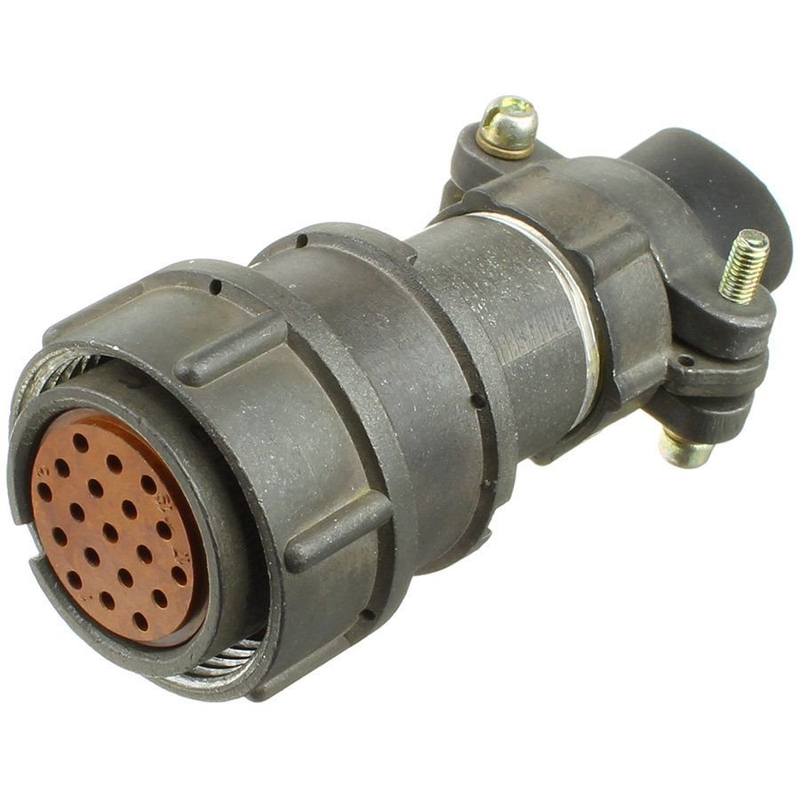

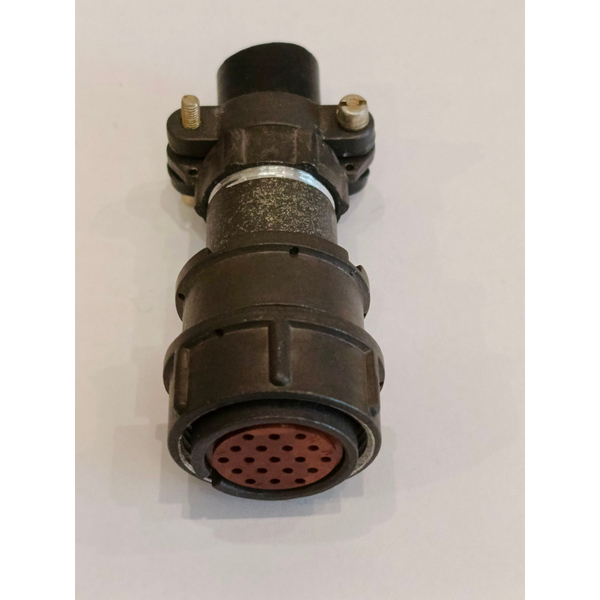

Разъём2РМ24К19Г1В1 (Элекон) относится к серии цилиндрических низкочастотных соединителей типа 2РМ, предназначенных для соединения кабельных линий в электронной и радиоэлектронной аппаратуре.

Этокабельная розетка с цилиндрическим корпусом, рассчитанная на низкочастотные цепи, используемая в промышленной и военной электронике, в том числе в условиях повышенных механических нагрузок. Соединитель имеет сертифицируемое исполнение по техническим условиямГЕ0.364.126 ТУ , что подтверждает соответствие ряду стандартов по электрическим и механическим параметрам.

• Корпус выполнен изалюминиевого сплава А‑22 с оксидированным покрытием, цвет — серый, что обеспечивает лёгкость и устойчивость к коррозии.

• Изолятор изготовлен изкарболита , контакты выполнены излатуни ЛС59‑1 , с покрытием изсеребра , что улучшает надёжность контакта и стойкость к окислению.

• Контакты —гнёзда , извлекаемые, диаметром1 мм , количество контактов —19 , розетка имеетрезьбовое сочленение с винтовой накидной гайкой с резьбойМ27×1,5 мм.

• Монтаж механический —объёмный , электрический —пайка проводов к контактам.

• Максимальноерабочее напряжение — до560 В , рабочий токна один контакт — до5 А , суммарный ток на разъём — до80 А.

• Сопротивление изоляции — не менее5000 МОм , сопротивление контактов — не более5 мОм (для контактов Ø 1 мм).

• Электрическая прочность изоляции —1850 В при испытательных условиях.

• Климатическое исполнение —УХЛ 2.1 , работоспособность в диапазоне температур от‑60 до +100 °C , при относительной влажности до98% при 25 °C.

• Соединитель рассчитан надо 500 циклов сочленения–расчленения.

• Выдерживает воздействиесинусоидальной вибрации (до 5000 Гц, ускорение до 50g),механических ударов (многократных до 100g, однократных до 500g) ивысоких акустических шумов (до 170 дБ).

• Рабочее положение —любое , без ограничений по ориентации в пространстве.
