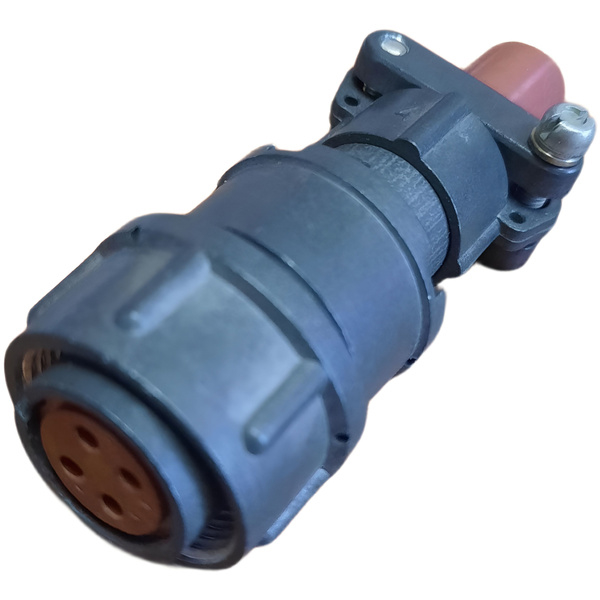

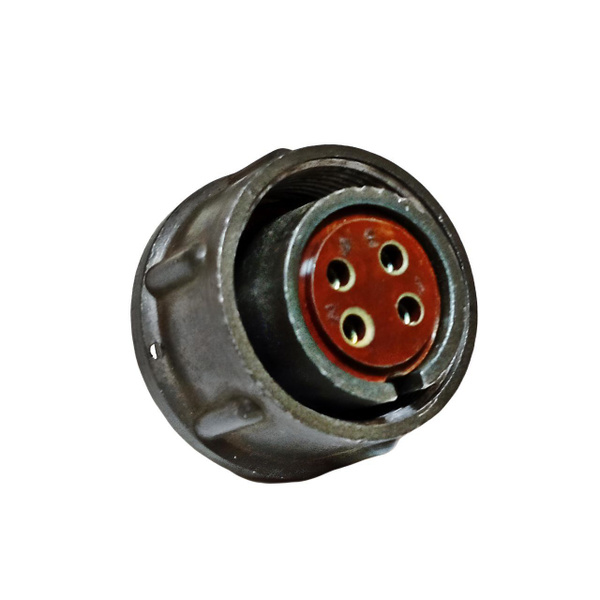

Разъём2РМД18КПН4Г5В1 «Элекон» («5») относится к серии цилиндрических низкочастотных электрических разъёмов 2РМД (разъём монтажный, диаметр порядка 18 условных размеров), предназначенных для соединения электрических цепей в радио‑ и электронной аппаратуре общего и оборонного назначения.

• Этоприборный разъём‑розетка (обозначение 2РМД18К…4Г…), работающий в цепях постоянного и переменного тока, в том числе в составе всеклиматического оборудования.

• Серия 2РМД/2РМДТ используется для монтажа в жёстких условиях эксплуатации (повышенная вибрация, удары, широкий температурный диапазон), в том числе в промышленной и военной электронике.

• Разъём имеетцилиндрический резьбовой корпус с кабельным или приборным исполнением, прямой патрубок и гайку для неэкранированного кабеля (буква «Н» в маркировке).

• Количество контактов —4 ; в данной модификации используется сочетание контактов диаметром1,5 мм (обозначение «5») с покрытиемсеребром (буква «В») , что обеспечивает относительно низкое переходное сопротивление и хорошую коррозионную стойкость.

• Сопротивление контактов разъёма обычно не превышает2,5 мОм , а ёмкость между контактами — порядканескольких пикофарад ; сопротивление изоляции достигаетединиц гигаом.

• Разъём рассчитан на работу в широком диапазоне температур (примерно от–60 °C до +100 °C ), выдерживает вибрацию, линейные ускорения и механические удары, характерные для бортовой и корпусной аппаратуры.

• Такие разъёмы устанавливают в промышленных и военных приборных панелях, блоках питания, системах управления, датчиках и прочей аппаратуру, где требуетсянадёжный, многократно‑сочленяемый контакт и устойчивость к внешним механическим воздействиям.

• Модификация 2РМД18КПН4Г5В1 «Элекон» ориентирована на стандартный монтаж методом пайки с внутренним расположением разъёма и резьбовым способом сочленения с вилкой.
