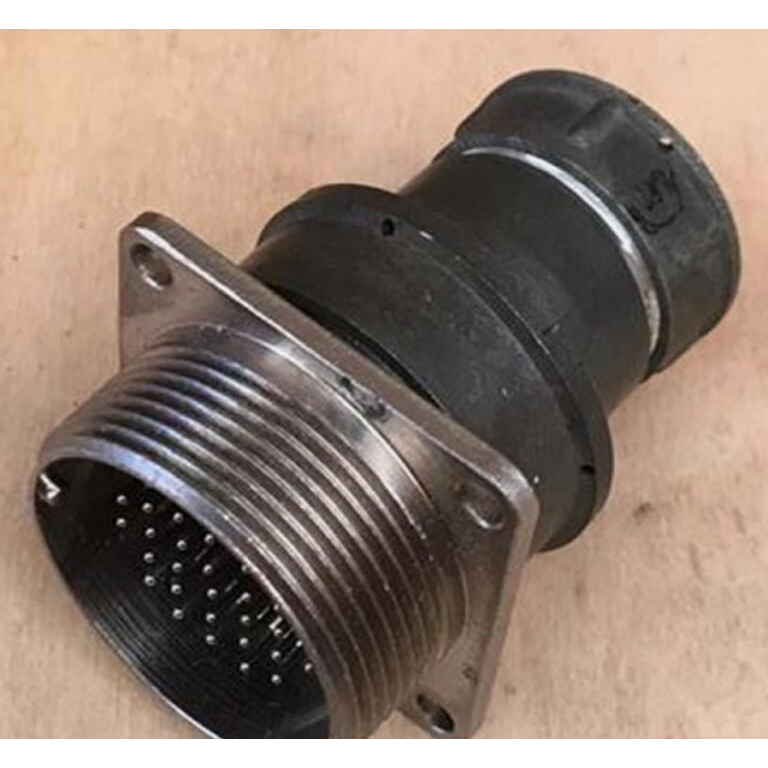

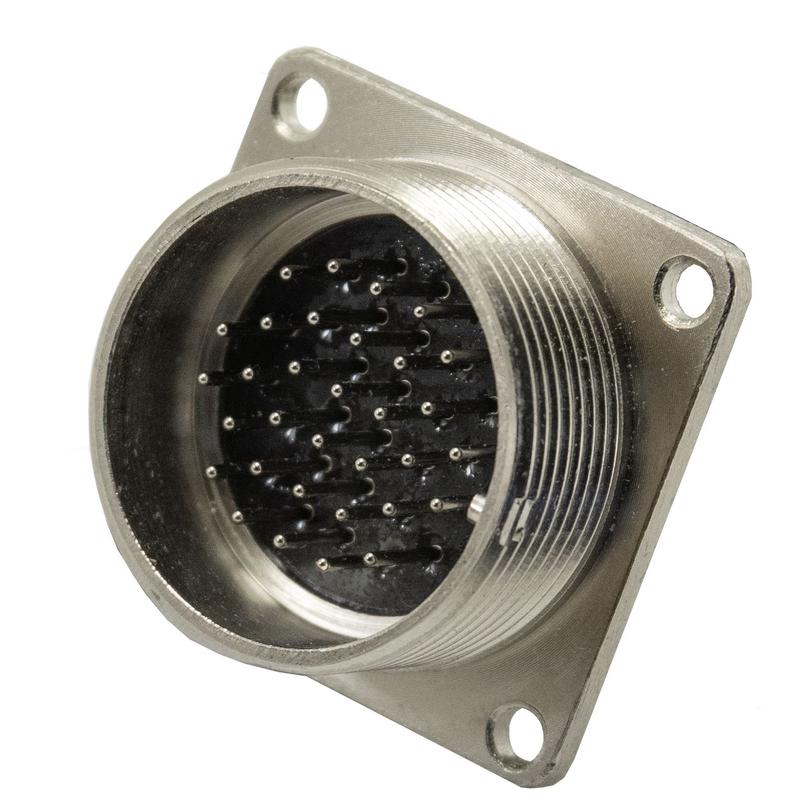

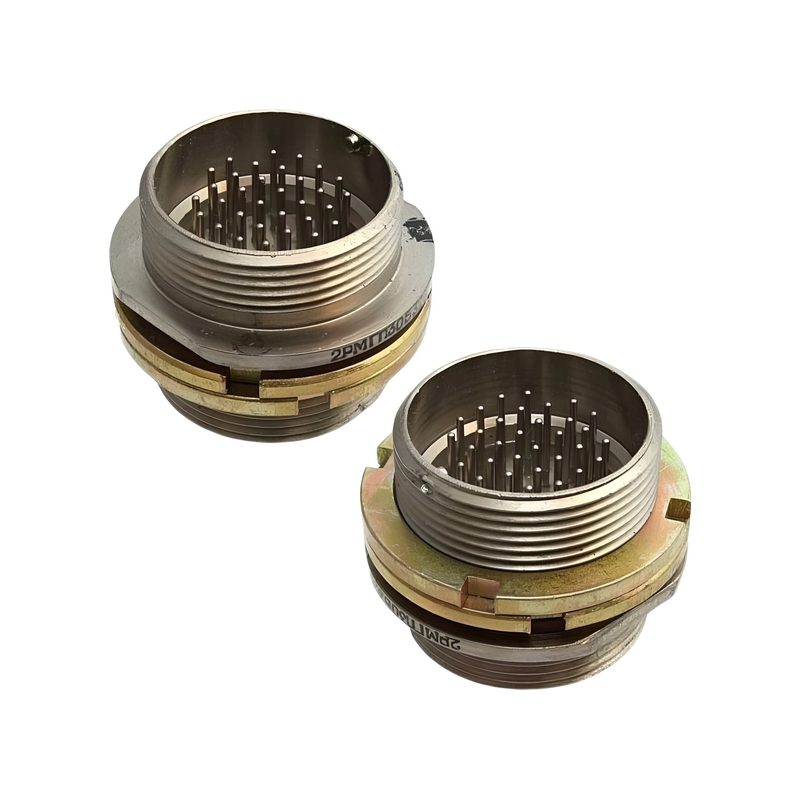

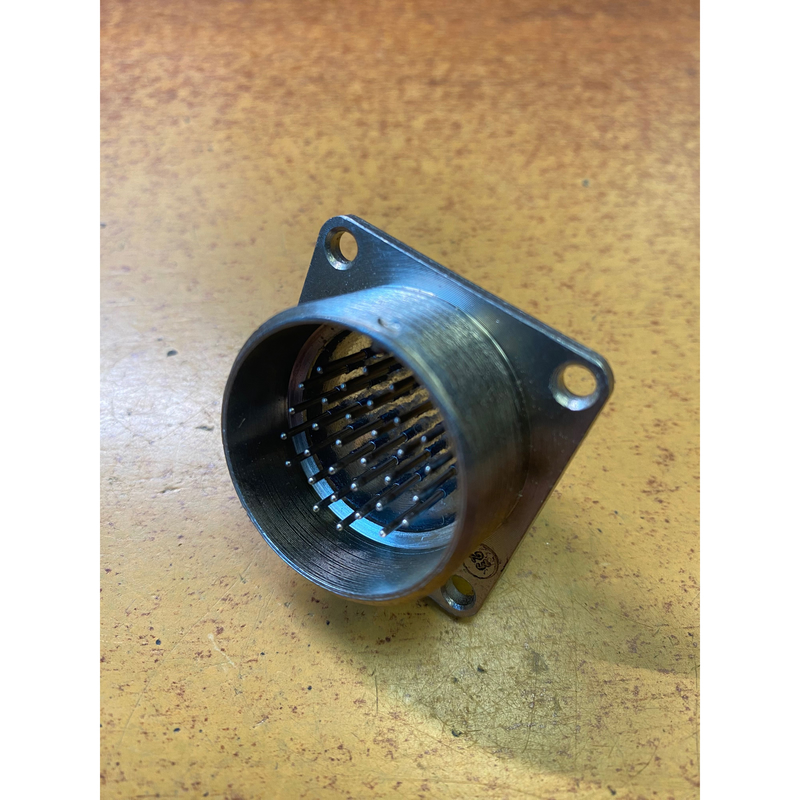

Соединитель 2РМГ30Б32Ш1Е2 — это низкочастотный цилиндрический герметичный электрический разъём серии 2РМГ, выполненный в виде блочной (приборной) вилки с резьбовой фиксацией и одношпоночной поляризацией корпуса.

Основные параметры

• Тип: герметичный цилиндрический соединитель 2РМГ, блочная вилка (исполнение Б) для установки на приборе.

• Количество контактов: 32; диаметр контакта около 1 мм.

• Рабочее напряжение: до 560…700 В постоянного и переменного тока (в зависимости от источника и условий испытания).

• Ток на контакт: до примерно 3 А, суммарный ток соединителя — порядка 80 А в зависимости от режима и условий применения.

Электрические и механические свойства

• Рабочая частота: постоянный ток, переменный ток частотой до примерно 3 МГц, допускается работа с импульсными токами.

• Сопротивление контакта: обычно не более 15 мОм, изоляции — порядка 1000 МОм.

• Тип сочленения: резьбовое, с поворотом корпуса, с стопорным кольцом или резьбовой гайкой; поляризация — одношпоночная.

Конструкция и исполнение

• Конструктивно — блочная вилка герметичного исполнения, без патрубка или с прямым патрубком для экранированного/неэкранированного кабеля (зависит от конкретного варианта).

• Климатическое исполнение: как правило, УХЛ2.1 по ГОСТ 15150‑69, что допускает работу при температурах примерно от −60 до +200 °C.

• Метод монтажа контактов: объемная пайка проводов непосредственно к контактам внутри корпуса.

Область применения

• Используется для разъединяемых соединений в электрических цепях постоянного, переменного и импульсного токов в электро‑, радио‑, контрольно‑измерительной и бортовой аппаратуре.

• Применяется там, где требуется герметичность, устойчивость к температуре, вибрации и механическим нагрузкам (например, в составе приборов и систем, работающих в жёстких климатических условиях).
