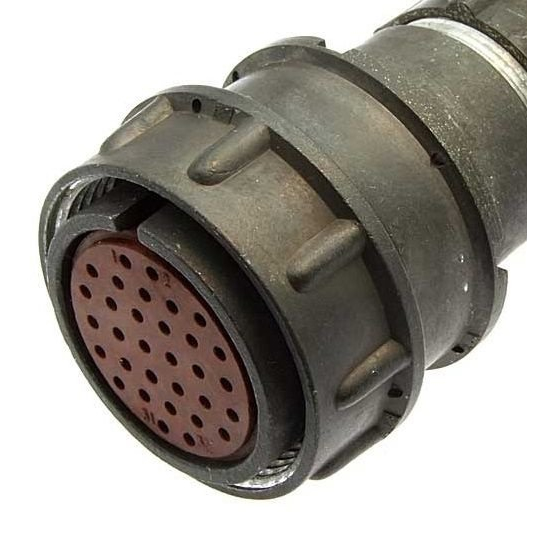

2РМГ33БПН20Ш1Е2

2РМГ33БПН20Ш1Е2 — это герметичный низкочастотный цилиндрический соединитель типа серии 2РМГ, выполненный как блочная (приборная) вилка для монтажа на блок или корпус оборудования. Он предназначен для соединения и разъединения электрических цепей постоянного, переменного (частотой до примерно 3 МГц) и импульсного токов в промышленной и военной аппаратуре.

Основные параметры

• Условный размер корпуса — 33, типоразмер 2РМГ.

• Количество контактов — 20 шт., все контакты в вилке выполнены штыревыми (штырь).

• Сочетание контактов — 1 (штырь/гнездо), тип контакта — 1 мм.

• Сопротивление одного контакта — порядка 0,015 Ом (по источникам порядка 15 мОм).

Исполнение и конструкция

• Корпус: блочный (буква «Б»), предназначен для приборного (блочного) монтажа, устанавливается на корпус прибора.

• Патрубок: прямой, буква «П», используется для прямого выхода кабеля.

• Вид гайки патрубка: «Н» — для неэкранированного кабеля.

• Покрытие контактов: «Е» — никелевое, что обеспечивает достаточно хорошие электрические и коррозионные характеристики.

• Материалы: корпус — металл, изолятор — обычно карболит или аналогичный термореактивный материал.

Электрические и климатические характеристики

• Рабочее напряжение — до примерно 700 В постоянного или переменного тока (в ряде источников указан диапазон 560–700 В).

• Ток на контакт — в типичном ряду 2РМГ может достигать десятков ампер (в общих характеристиках серии до 3–36 А на контакт в зависимости от конструкции и условий).

• Диапазон рабочих температур окружающей среды — примерно от −60 до +200 °C, что позволяет использовать эти разъёмы в жёстких климатических и авиационно‑космических условиях.

• Соединение — герметичное с резьбовой фиксацией сочленённого положения и одношпоночной поляризацией корпусов, исключающей неправильное соединение.

Назначение и применение

2РМГ33БПН20Ш1Е2 обычно применяется как вилка‑приёмник на борту приборов и блоков, работающих в условиях повышенной вибрации, влажности и перепада температур. Такие разъёмы типично используются в радиоэлектронной аппаратуре, промышленном оборудовании, системах автоматики и связи, где нужна надёжная герметичная коммутация с многожильными кабелями.
