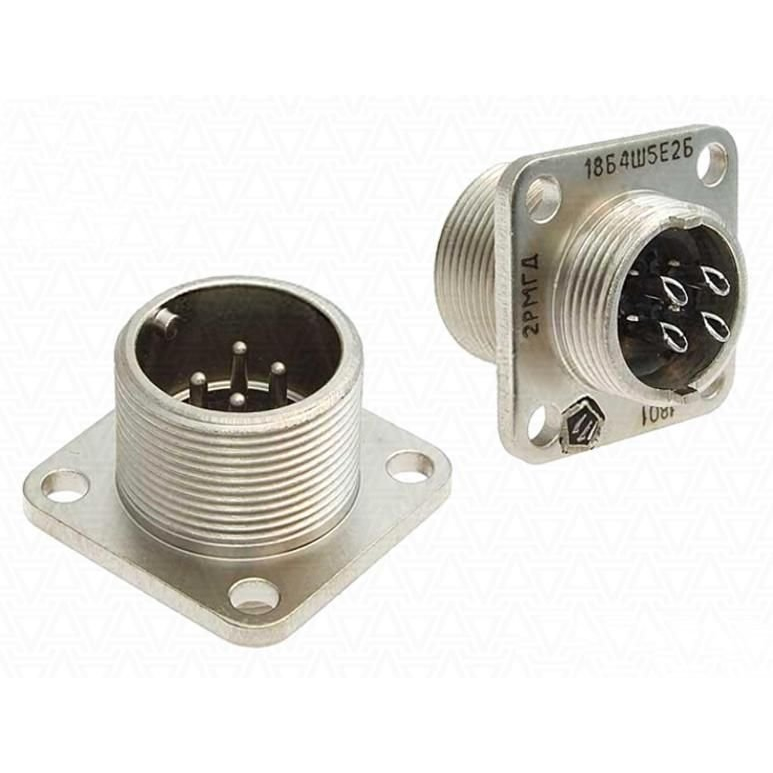

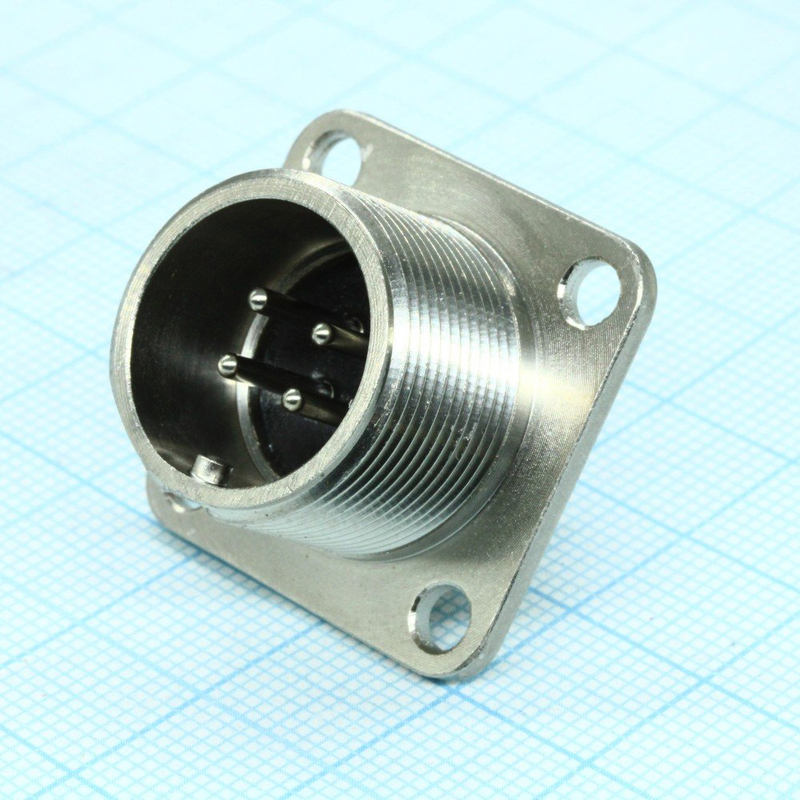

Разъём 2РМГД18Б4Ш5Е2Б «Атлант» — это герметичная цилиндрическая блочная (приборная) вилка серии 2РМГД, предназначенная для соединения в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока.

• Тип: герметичная вилка блочная (приборная), 4‑контактная, резьбовой вариант сочленения.

• Посадочный диаметр корпуса — 18 мм, корпус выполнен из алюминиевого сплава АЛ‑11, без защитного покрытия.

• Контакты: 4 штыря диаметром 1,5 мм, материал контактов — латунь, покрытие — химический никель, контакты неизвлекаемые.

• Максимальное рабочее напряжение (амплитудное) — до 560 В, как переменного, так и постоянного тока.

• Максимальный ток на один контакт — до 12 А, суммарный ток на разъём — до 40 А.

• Сопротивление контактов — не более 10 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Климатическое исполнение — УХЛ 2.1, рабочий диапазон температур — от −60 °C до +200 °C.

• Относительная влажность до 98% при +25 °C, выдерживает пониженное и повышенное атмосферное давление.

• Рассчитан на 500 циклов сочленения‑расчленения, минимальная наработка — не менее 1000 часов, минимальный срок сохраняемости — 15 лет.

• Разъём предназначен для работы в условиях вибрации: частота до 5‑5000 Гц, ускорение до 50g, а также в ударных режимах (одиночные удары до 500g, многократные — до 100g).

• Герметичность обеспечена за счёт конструкции блочного корпуса и изолятора из пресс‑материала КМК‑218Л (стекло), герметичность — «да» по функциональной группе.

• Маркировка: 2РМГД18Б4Ш5Е2Б, где «Б» — корпус блочный (приборный), «4» — 4 контакта, «Ш5» — 4 штыря диаметром 1,5 мм, «Е2» — теплостойкость до 200 °C.

• Указывается вид приемки «1» — ОТК (отдел технического контроля), что означает стандартную заводскую проверку по действующим ТУ (бР0.364.103ТУ для данной модификации).
