2РМГД24Б10Ш5Е2

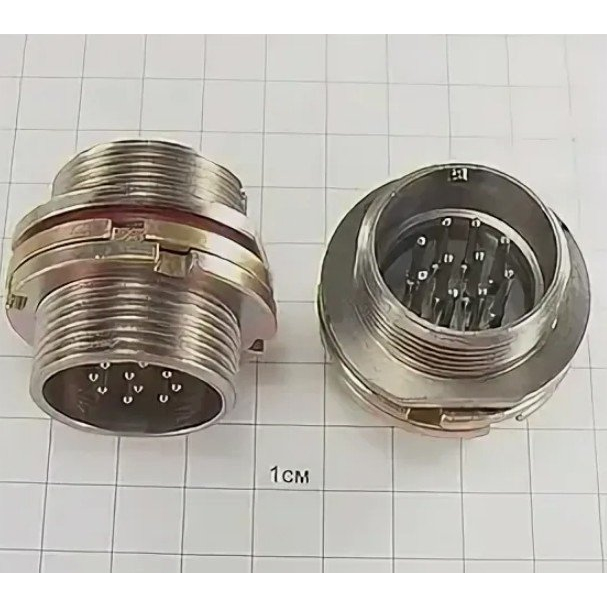

Разъём2РМГД24Б10Ш5Е2 — это герметичная цилиндрическая приборная вилка с резьбовым сочленением, предназначенная для низковольтных низкочастотных цепей в составе радиоэлектронной и приборной аппаратуры.

Назначение и основные особенности

Этот соединитель используется в электрических цепях постоянного, переменного тока (до примерно 3 МГц) и импульсных токов, обеспечивая надёжный контакт во встраиваемых блоках и приборах. Вилка герметизирована, имеет резьбовую фиксацию в положении «включено» и рассчитана на эксплуатацию в достаточно жёстких механических и климатических условиях (вибрации, удары, температуры).

Конструкция и параметры

• Тип соединителя: цилиндрический низкочастотный, герметичный, исполнение 2РМГД.

• Количество контактов: 10 шт., диаметром около 1,5 мм.

• Ток и напряжение: максимальный ток на один контакт до примерно 8 А, общий ток на соединитель до примерно 48 А, рабочее напряжение до 560–700 В постоянного и переменного тока (точное значение зависит от конкретных ТУ и варианта исполнения).

• Изоляция и сопротивление контактов: сопротивление контакта не более 10 мОм, сопротивление изоляции в нормальных условиях не менее 5000 МОм.

Механическая и климатическая стойкость

Соединитель выдерживает синусоидальную вибрацию в широком диапазоне частот (до 5000 Гц) с ускорением порядка 490 м/с², одиночные удары до порядка 5000 м/с² и повторные удары до 1000 м/с². Обычно разъём рассчитан на минимум около 500 циклов сочленения–расчленения и имеет наработку в несколько сотен часов; минимальный срок сохраняемости на складе может достигать 15–25 лет при соблюдении условий хранения.

Монтаж и совместимость

• Вилка2РМГД24Б10Ш5Е2 изготавливается в блочном (приборном) исполнении 24‑го условного размера, без патрубка, для внутреннего монтажа в корпус прибора или блока методом пайки.

• Соединитель относится к семейству 2РМГ/2РМГД и обычно используется в паре с соответствующими герметичными розетками (например, кабельными розетками 2РМДТ), что обеспечивает совместимую и герметичную линию связи.

Если скажете, где именно вы планируете его использовать (тип оборудования, условия окружающей среды), можно подобрать более точные рекомендации по применению и альтернативным вариантам.
