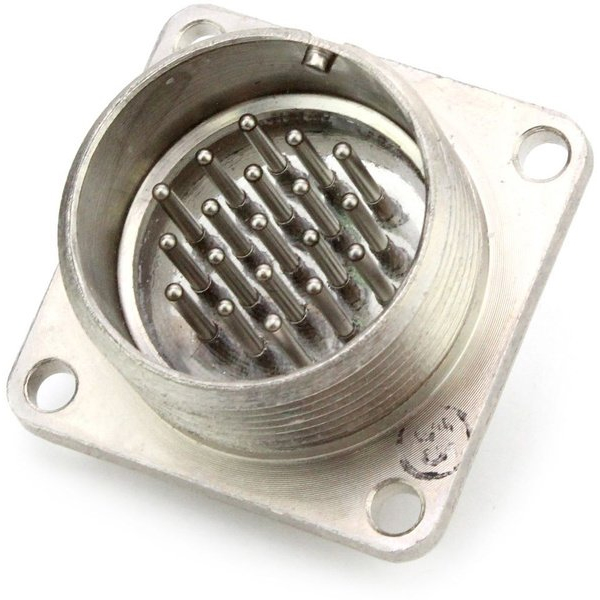

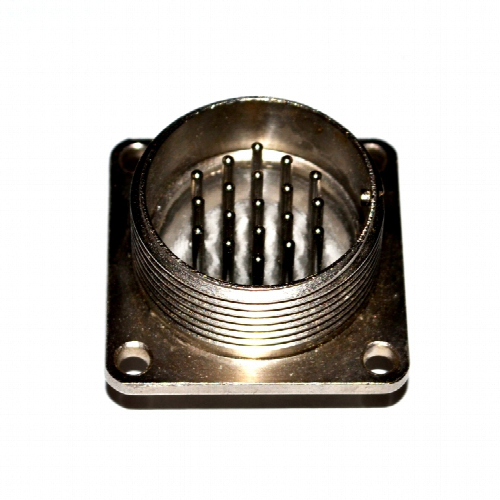

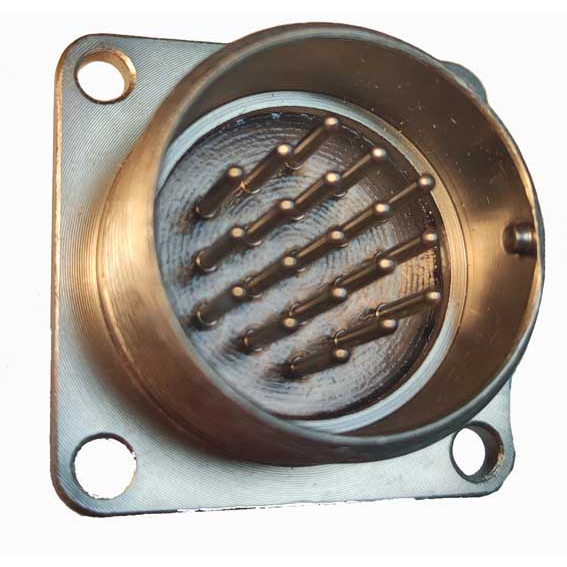

2РМГД27Б19Ш5Е2Б — это герметичный цилиндрический электрический разъём циклического сочленения, относящийся к серии 2РМГ/2РМГД, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных токов, в изделиях радиоэлектронного оборудования и приборов.

• 2РМГД — тип соединителя, герметичный цилиндрический (2РМГ/2РМГД).

• 27 — условный размер корпуса (диаметр).

• Б — блочный (приборный) тип корпуса.

• 19 — количество контактов в разъёме.

• Ш — вилка (штекерная часть).

• 5 — сочетание контактов (конкретная схема расположения и диаметров).

• Е — покрытие контактов; в типовой серии 2РМГД это никель.

• 2 — класс теплостойкости, допускаемый рабочий диапазон температур до примерно +200 °С (в зависимости от условий применения и ТУ).

• Б в конце маркировки дополнительно указывает на блочный корпус без левой резьбы.

Разъём выполнен в герметичном исполнении, с резьбовым соединением и одношпоночной поляризацией корпусов, что исключает нештатное включение и обеспечивает надёжный контакт при вибрации. Чаще всего применяется в изделиях с внутренним монтажом, в климатическом исполнении УХЛ 3–4 (промышленные приборы, устройства автоматики, измерительная техника).

• Количество контактов:19.

• Тип токов: постоянный, переменный (до ~3 МГц) и импульсные токи.

• Максимальное рабочее напряжение и токовая нагрузка соответствуют значениям для серии 2РМГД27 с 19 контактами (порядка нескольких сотен вольт и амперов в сумме, в зависимости от сочетания контактов и ТУ).

• Сопротивление изоляции в нормальных условиях — не менее5000 МОм , сопротивление контактов — единицы мОм.

• Рабочий диапазон температур: примерноот −60 °C до +200 °C (в зависимости от конкретных ТУ и модификации).

• Выдерживает повышенные механические воздействия: вибрацию, многократные удары, изменение давления и влажности, что делает его пригодным для промышленных и бортовых применений.
