Электросоединитель 2РМГД30Б — это низкочастотный цилиндрический разъём серии 2РМ/2РМГД, предназначенный для работы в цепях постоянного и переменного тока (до нескольких мегагерц) в радиоэлектронной аппаратуре общего и специального назначения.

• Применяется в блоках и узлах радиоэлектронной аппаратуры, приборостроении, промышленной автоматике.

• Обеспечивает разъёмное соединение электрических цепей с использованием контактной колодки с несколькими выводами (варианты по числу контактов).

• Может использоваться как в цепях постоянного тока, так и переменного тока частотой до примерно 3 МГц (импульсные, сигнальные и силовые цепи в пределах допустимого тока на контакт).

Типовой пример: 2РМГД30Б8Ш7Е2.

• «2РМГД» — серия соединителя: 2РМ, герметичный («Г»), для длинных линий («Д»).

• «30» — условный размер корпуса (габарит).

• «Б» — вид корпуса: блочный (приборный), то есть устанавливается на корпус приборов/блоков.

• Далее обычно указываются:

  • число контактов (например, «8», «24», «32» и т.п.);

  • тип контактной вставки: «Ш» — штыревые контакты, «Г» — гнездовые (зависит от конкретного исполнения);

  • номер вариантности (цифра после «Ш» — вариант схемы расположения контактов);

  • буквы про крепёж/кабель («ПЭ» — прямой патрубок под экранированный кабель, «ПН» — под неэкранированный, «без патрубка» — как у 2РМГД30Б8Ш7Е2).

  • обозначения покрытия контактов (например, «Е2» — химникель и др., зависящее от ТУ).

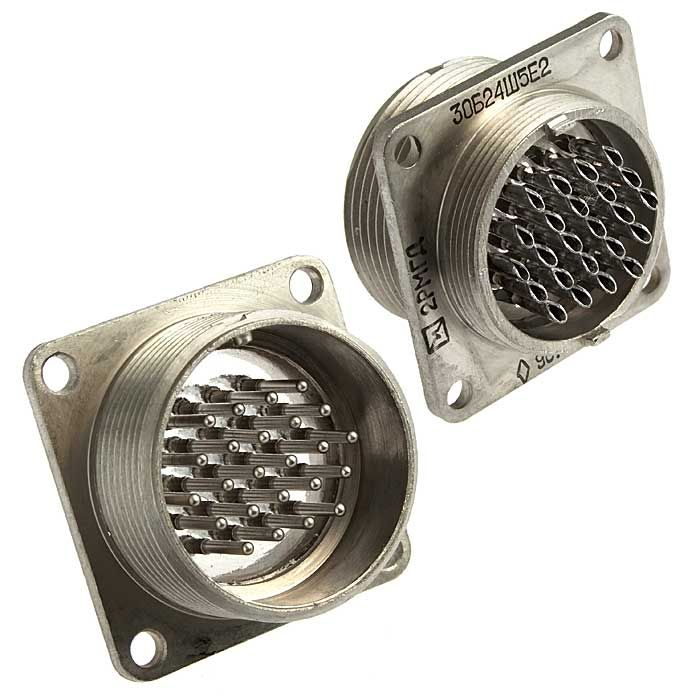

• Корпус цилиндрический, металлический, с одношпоночной поляризацией для исключения неправильного сочленения.

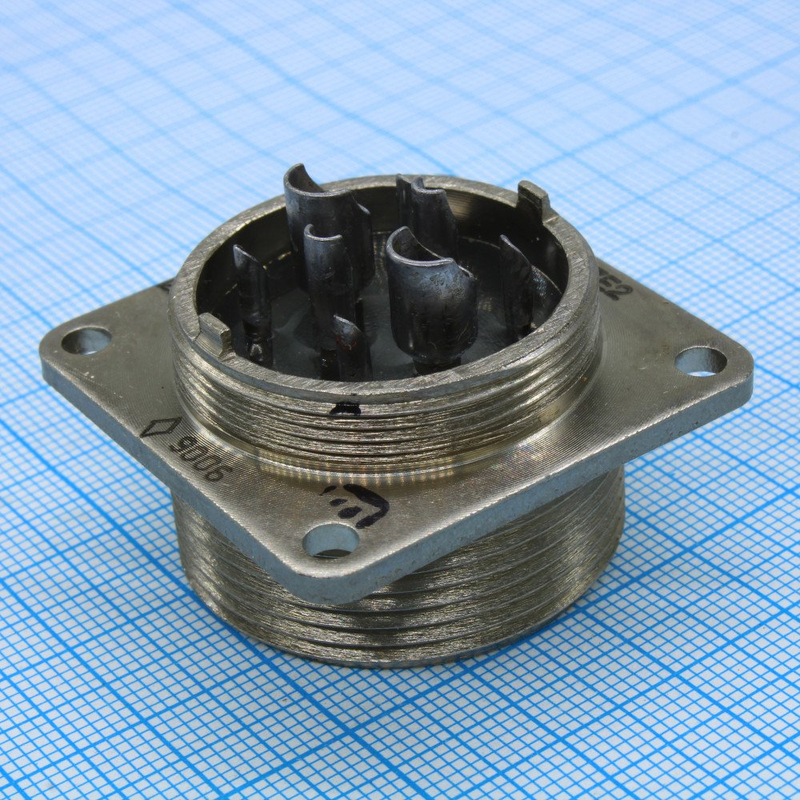

• 2РМГД30Б выполняется как блочная герметичная вилка (корпус приборной части с контактной вставкой).

• Сочленение с ответной частью (обычно кабельной 2РМТД или 2РМГТ/2РМДТ) осуществляется резьбовой гайкой на кабельной части, обеспечивая надёжное фиксированное соединение и герметичность стыка.

• Выпускаются варианты:

  • без патрубка (под печатный или объёмный монтаж внутри прибора);

  • с прямым патрубком под экранированный или неэкранированный кабель (у модификаций с «ПЭ»/«ПН»).

Точные значения зависят от конкретного исполнения (число контактов, сечение и т.п.), но для разъёмов 2РМГД30 типично:

• Напряжение цепей — низкочастотные соединители до сотен вольт и до 700 В (импульсное) для серии 2РМ.

• Частота — для переменного тока до 3 МГц.

• Ток на один контакт — от единиц до десятков ампер в зависимости от типономинала (например, до 36 А для некоторых вариантов 30-го габарита).

• Сопротивление контакта — порядка единиц миллиом (например, окол
