Описание
Соединители 2РМГД36Б20Ш5Е2

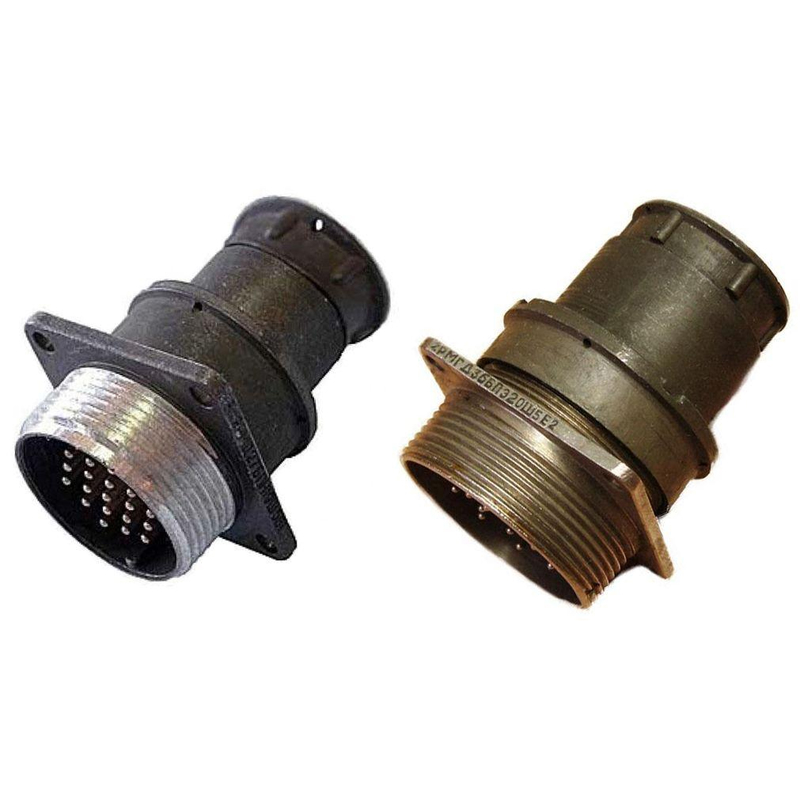

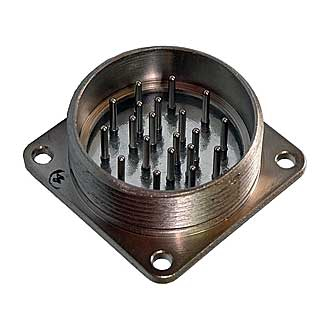

Соединители 2РМГД36Б20Ш5Е2 представляют собой вилки приборные низкочастотные цилиндрические герметичные с резьбовой фиксацией сочлененного положения. Они предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики:
Тип соединителя : Герметичный.
Климатическое исполнение : УХЛ по ГОСТ 15150-69.
Условный размер корпуса : 36.
Вид корпуса : Блочный (приборный).
Количество контактов : 20.
Часть соединителя : вилка (Ш).
Сочетание контактов : Обозначено как \"5\".
Покрытие контактов : Химникель.
Некоторые источники могут указывать покрытие контактов как никель, но это может быть ошибкой или вариацией.
Применение и особенности:
Сочленяются с кабельными розетка ми типа 2РМДТ по техническим условиям ГЕ0.364.126 ТУ.
Резьбовое сочленение, одношпоночная поляризация корпусов.
Используются для внутреннего монтажа в климатическом исполнении УХЛ по техническим условиям ГЕ0.364.140 ТУ.
Расшифровка обозначения:
| Часть обозначения |
|---|
Соединитель2РМГД36Б20Ш5Е2 представляет собой вилку приборную низкочастотную цилиндрическую герметичную с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики:
Тип соединителя : 2РМГД
Условный размер корпуса : 36
Вид корпуса : Б - блочный (приборный)
Количество контактов : 20
Часть соединителя : Ш вилка
Сочетание контактов : 5
Покрытие контактов : Е - химникель (никель)
Теплостойкость : 200 °С
Сочленение : Резьбовое
Поляризация корпусов : Одношпоночная
Максимальное рабочее напряжение : До 700 В
Максимальная рабочая частота : До 3 МГц
Сопротивление изоляции : Не менее 5000 МОм
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69
Минимальная наработка : 1000 часов
Максимальное количество сочленений-расчленений : 500 раз
Соединители этого типа широко применяются в различных электро-, радио- и контрольно-измерительных приборах. Они изготавливаются для внутреннего монтажа и могут использоваться в широком диапазоне температур от -60 до +100 °С или +200 °С, в зависимости от модификации.
