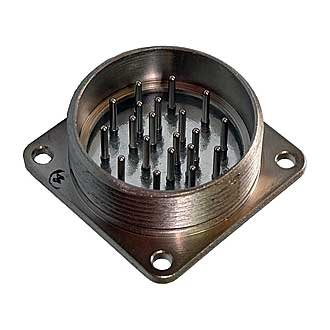

2РМГД36Б20Ш5Е2Б — это герметичный цилиндрический блочный соединитель типа 2РМГД, предназначенный для работы в цепях постоянного, переменного тока до 3 МГц и импульсных сигналов. Это вилка приборного исполнения с резьбовым сочленением и одношпоночной поляризацией корпуса.

Что означает обозначение

• 2РМГД — серия герметичных низкочастотных цилиндрических соединителей.

• 36 — условный размер корпуса.

• Б — блочный, то есть приборный корпус.

• 20 — количество контактов.

• Ш — вилка.

• 5 — все контакты одного типоразмера, с выводами под контакты Ø1,5 мм.

• Е2 — исполнение по теплостойкости на 200 °C.

• Б в конце — корпус блочный без левой резьбы.

Основные свойства

Соединитель рассчитан на герметичное подключение в радиоэлектронной, измерительной и аппаратной технике. Для серии 2РМГД обычно указывают климатическое исполнение УХЛ2.1, резьбовое сочленение, химникелевое покрытие контактов и монтаж пайкой. Также для этой группы соединителей заявляют стойкость к вибрации, ударам и повышенной влажности.

Технические параметры

Для близких по исполнению моделей серии 2РМГД указывают рабочее напряжение до 700/560 В, ток на одиночный контакт до 6–8 А, сопротивление изоляции не менее 5000 МОм, а также ресурс до 500 циклов сочленения-расчленения. Минимальная наработка обычно приводится как 1000 часов, а срок сохраняемости — до 25 лет.
Для исполнения 2РМГД36Б20Ш5Е2Б это означает, что соединитель подходит для надежного многократного соединения в аппаратуре, где важны герметичность и механическая прочность.

Где применяют

Такие соединители используют в приборах, блоках радиоэлектроники, контрольно-измерительной аппаратуре и других устройствах, где нужен надежный разъем с защитой от внешней среды. Они особенно подходят для стационарных узлов с приборным монтажом.
