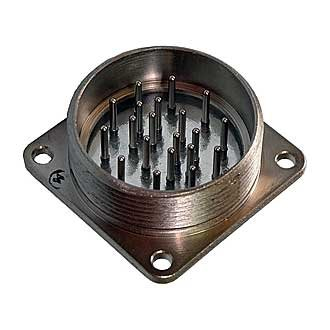

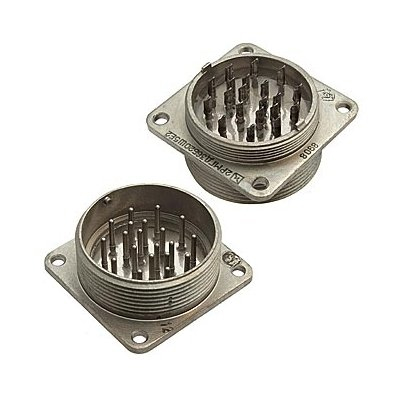

2РМГД36Б20Ш5Е2Б

Соединитель2РМГД36Б20Ш5Е2Б — это герметичный низкочастотный цилиндрический разъём из серии 2РМ/2РМГ/2РМГД, предназначенный для промышленной и радиоэлектронной аппаратуры общего и специального назначения.

Расшифровка обозначения

• 2РМГД — тип: герметичный соединитель для длинных линий, низкочастотный, цилиндрический.

• 36 — условный размер корпуса (габаритный диаметр).

• Б — вид корпуса: блочный (приборный), устанавливается на корпус приборной панели/блока.

• 20 — число контактов: 20 штыревых контактов.

• Ш5 — код контактной части (штекерная часть, типоразмер и схема контактов, соответствующая стандартам 2РМ).

• Е2 — исполнение по теплостойкости: рабочая температура окружающей среды до+200 °C.

• Б в конце — дополнительно уточняет исполнение корпуса (блочный, без левой резьбы).

Конструкция и исполнение

• Этогерметичная вилка (штекер) с резьбовой фиксацией сочленённого положения, рассчитанная на длительную эксплуатацию в условиях вибрации, ударов и перепадов внешнего давления.

• Корпус блочный (приборный) предполагает монтажвнутри панели или корпуса , соединение с кабелем осуществляется через прямой патрубок или непосредственно в корпусе.

• Контакты изготавливаются с покрытием (например, химический никель), обеспечивающим стабильную электропроводность и коррозионную стойкость.

Электрические и климатические характеристики

• Предназначен для работы в цепяхпостоянного, переменного тока (до 3 МГц) и импульсного тока, с напряжением, соответствующим требованиям серии 2РМГГД для данного типоразмера.

• Сопротивление изоляции в нормальных климатических условиях — не менее5000 МОм , сопротивление контактов — в пределах, заданных ТУ (единицы мОм на контакт).

• Климатическое исполнение —УХЛ2.1 по ГОСТ 15150‑69, допускается эксплуатация при температуре от‑60 °C до +200 °C , в условиях повышенной влажности, вибрации и пониженного атмосферного давления.

Условия эксплуатации и надёжность

• Соединитель рассчитан надо 500 циклов сочленения–расчленения , минимальная наработка — порядка1000 часов при максимальной рабочей температуре +200 °C.

• Срок сохраняемости (хранение без потери характеристик) — до25 лет при соблюдении условий хранения согласно технической документации.

• Используется для соединения и разъединения жгутов кабелей в узлах и блоках радио‑ и электронной аппаратуры, в том числе в составе ВВСТ и других требовательных систем.
