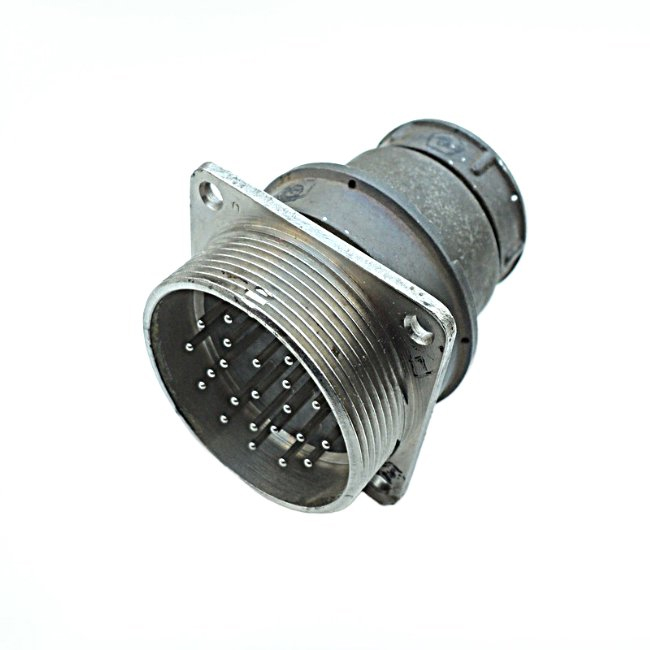

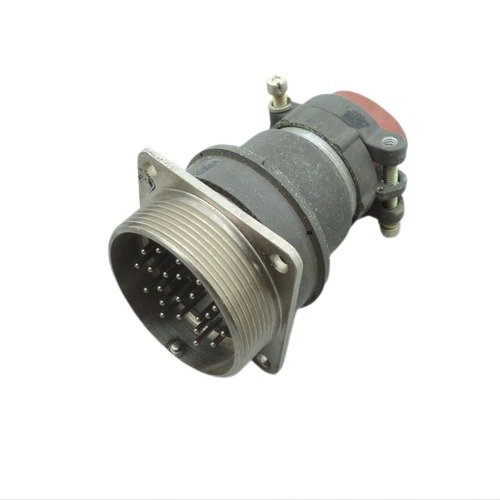

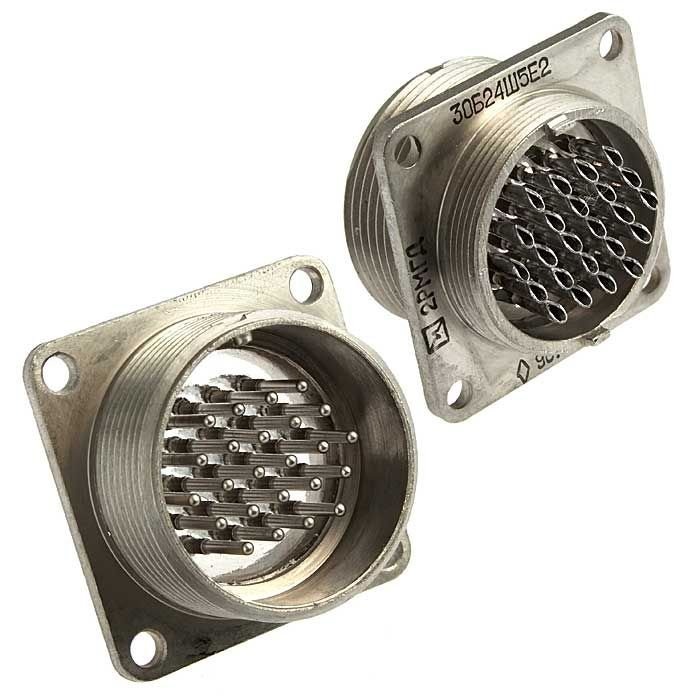

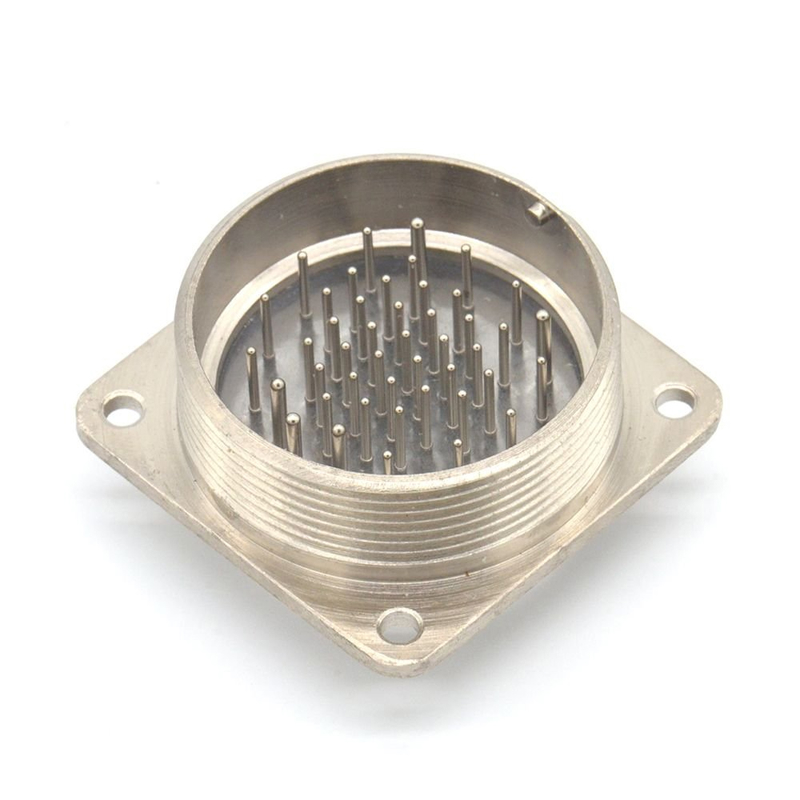

Соединитель 2РМГД39Б22Ш5Е2 — это герметичный низкочастотный цилиндрический разъём серии 2РМГ(Д), выполненный в виде приборной (блочной) вилки с резьбовым сочленением и одношпоночной поляризацией корпуса. Предназначается для работы в цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока в приборах и блоках радиоэлектронной аппаратуры.

Расшифровка обозначения

• 2РМГД — тип соединителя, герметичный, с резьбовым сочленением.

• 39 — условный размер корпуса.

• Б — вид корпуса: приборный блочный (без левой резьбы).

• 22 — количество контактов.

• Ш — часть соединителя: «Ш» означает вилка.

• 5 — сочетание диаметров контактов (комбинация отверстий разных диаметров в блоке).

• Е — покрытие контактов: химическое никелирование (никель).

• 2 — теплостойкость: режим до 200 °C.

Основные электрические параметры

• Количество контактов — 22.

• Максимальное рабочее напряжение — не более 700 В постоянного или 560 В переменного тока.

• Максимальная токовая нагрузка на один контакт — не более 8 А.

• Сопротивление контакта — не более 5 МОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Максимальная рабочая частота — до 3 МГц.

Конструкция и условия эксплуатации

Корпус выполнен как блочный приборный, предназначен для монтажа в условиях климатического исполнения УХЛ (внутреннего монтажа) по ГОСТ 15150‑69. Разъём обеспечивает герметичность соединения, устойчив к воздействию вибраций и ударов, а также сохраняет работоспособность при пониженном давлении и повышенной влажности до 98% при +40 °C.

Область применения

Тип 2РМГД39Б22Ш5Е2 используется в электрических и радиоэлектронных приборах, блоках и модулях, где требуется надёжное герметичное соединение с резьбовым фиксатором и высокой механической прочностью. Такие соединители встречаются в аппаратуре связи, измерительных приборах, системах управления и другом промышленном оборудовании, работающем в сложных климатических и вибрационных условиях.
