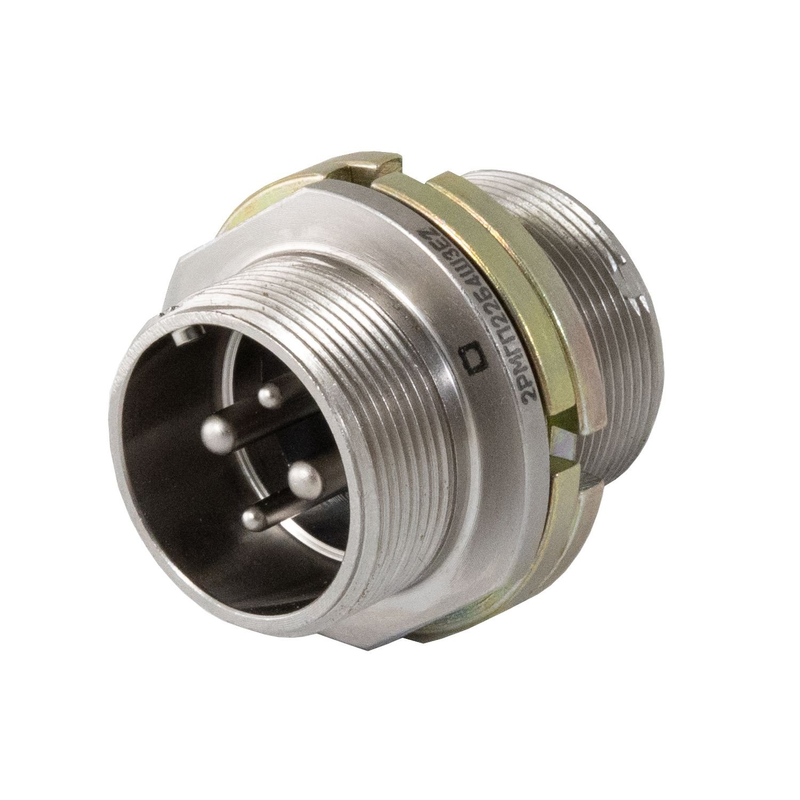

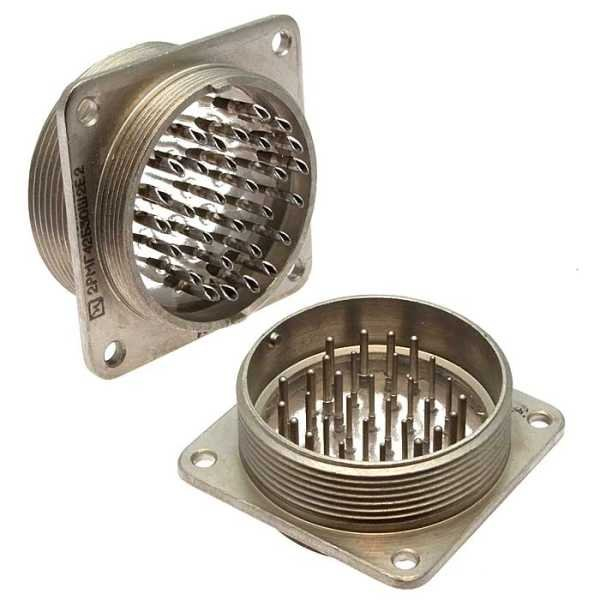

2РМГП42Б30Ш2Е2 Вилка двухсторонняя

Вилка 2РМГП42Б30Ш2Е2 — это герметичный, цилиндрический, внутреннего монтажа соединитель серии 2РМГП, предназначенная для переноса электрических цепей постоянного, переменного (до частот ≈3 МГц) и импульсного токов в приборных и промышленных устройствах.

Назначение и область применения

Вилка используется в электрических цепях напряжением до примерно 700 В, с рабочей частотой до 3 МГц, и может применяться как в промышленной, так и в специальной аппаратуре, где требуется герметичность и надежное сочленение. Сочленяется она с розетками типа 2РМТ (и 2РМДТ), что делает её частью унифицированной системы цилиндрических соединителей.

Конструкция и тип машины

• Условный размер корпуса — 42, вид корпуса — блочный (приборный, буква «Б»), что означает типоразмер под монтаж в приборные блоки.

• Количество контактов — 30, комбинация контактов — «2» (тип заполнения гнёзд).

• Вилка — герметичная проходная двухсторонняя, т.е. кабели/проводники подводятся с двух сторон корпуса, а сам разъём рассчитан на внутренний объемный монтаж и пайку.

Электрические и климатические параметры

Типичные электрические режимы:

• Рабочее напряжение — до 700 В постоянного и переменного тока.

• Максимальный ток на одиночный контакт — порядка 4,5 А, суммарно по всем контактам — до примерно 168 А (в зависимости от заполнения и нагрузок).

• Сопротивление контактов — около 5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

По температурным и климатическим характеристикам разъёмы 2РМГП42 рассчитаны на работу в исполнении УХЛ (умеренный и холодный климат) с рабочим диапазоном температур окружающей среды примерно от −60 до +100 °C, а теплостойкость «2» указывает на верхнюю границу по материалам органики до около 200 °C.

Механические и надежностные особенности

• Соединение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает точное ориентирование и защиту от неправильного включения.

• Максимальное количество сочленений–расчленений — порядка 500 циклов, наработка — не менее 1000 часов, что характерно для промышленных и приборных соединителей.

• Вилка предназначена для внутреннего монтажа, крепление и подключение проводников — объемным монтажом с пайкой.
