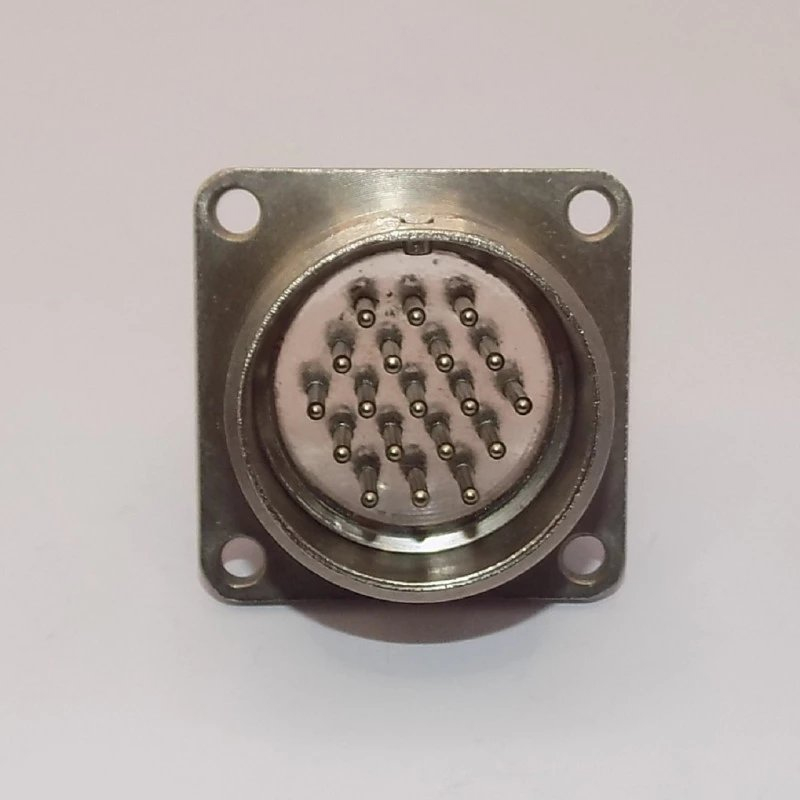

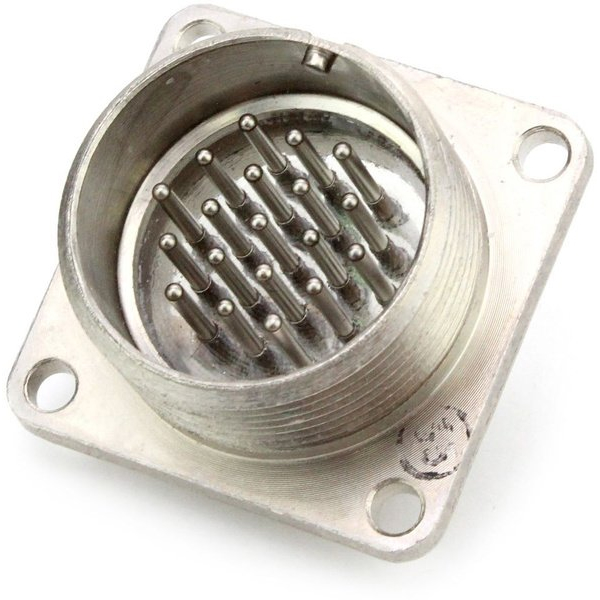

Соединитель 2РМГПД27Б7Ш5Е2 «5» — это низкочастотный герметичный цилиндрический разъём из серии 2РМГ, предназначен в основном для работы внутри электро‑, радио‑ и контрольно‑измерительных приборов и аппаратуры. Он относится к проходным герметичным вилкам и используется там, где требуется надёжное сочленение с кабельной или лицевой части через корпус или панель.

По обозначению 2РМГПД27Б7Ш5Е2 можно прочитать:

• 2РМГПД — тип соединителя: герметичный цилиндрический, проходной, двусторонний.

• 27 — условный размер корпуса (диаметр корпуса порядка 27 мм).

• Б — блочный (приборный) корпус, предназначен для монтажа в приборах.

• 7 — количество контактов (7 штырей).

• Ш — вилка.

• 5 — сочетание контактов (набор и тип контактов; именно «5» определяет, какого диаметра и каких типов контакты стоят в разъёме).

• Е — покрытие контактов: химический никель.

• 2 — теплостойкость до +200 °C.

Этот разъём рассчитан на работу в электрических цепях постоянного и переменного тока, в том числе импульсных, с частотой до примерно 3 МГц и напряжением до 700 В. Соединитель выдерживает значительные температурные колебания (от пониженных до +200 °C), повышенную влажность и вибрационные нагрузки, поэтому применяется в промышленной и измерительной аппаратуре, в том числе в условиях близких к УХЛ2.1.

2РМГПД27Б7Ш5Е2 — это герметичная проходная вилка, которая монтируется на панели или корпусе, обеспечивая герметичный проход сигнальных и питательных линий. Монтаж контактов — объемный, пайкой; сочленение с партнёром‑разъёмом (обычно розеткой 2РМДТ27КПЭ7Ш5В1 или аналогичной) выполняется по резьбе с одношпоночной поляризацией корпусов, что исключает неправильное включение.
