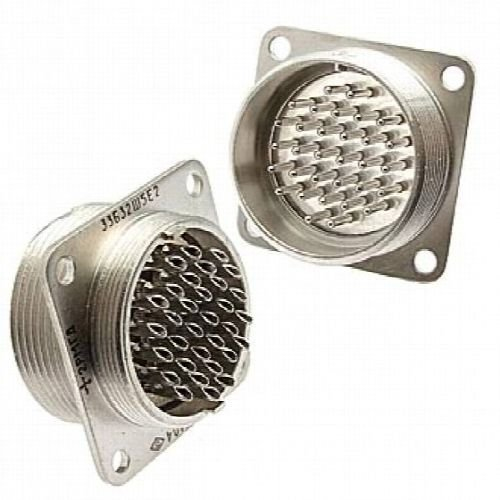

Соединитель 2РМГПД33Б32Ш5Е2 — это вилка герметичного цилиндрического разъёма серии 2РМ, предназначенная для монтажа в приборных блоках и модулях радио‑ и электроаппаратуры.

Назначение и область применения

Разъём используется для соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока в составе радиоэлектронной аппаратуры общего и специального назначения.
Он устанавливается, как правило, в комплектах с розеткой типа 2РМДТ по ТУ ГЕ0.364.126ТУ, обеспечивая герметичное и надёжное сочленение в жёстких климатических и вибрационных условиях.

Конструкция и типоразмер

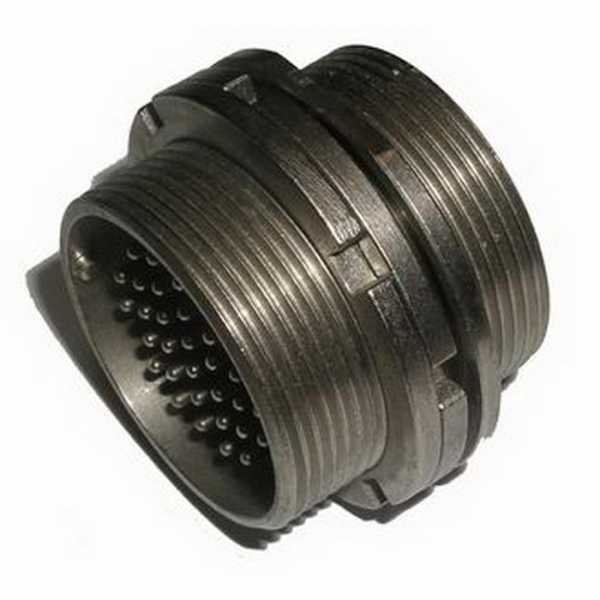

Это герметичный цилиндрический соединитель с резьбовым сочленением, имеющий блочный (приборный) корпус условного размера 33 и 32 контакта.
Вилка выполнена как проходная двухсторонняя, с резьбовой фиксацией положения и одношпоночной поляризацией корпусов, что предотвращает неверное сочленение.

Контакты и электрические параметры

Контакты диаметром 1,5 мм имеют покрытие химникелем (буква «Е»), рассчитаны на максимальный ток около 6 А на один контакт и общий ток порядка 160 А для 32‑контактного исполнения.
Рабочее напряжение для 32‑контактных разъёмов — до 560–700 В, максимальная рабочая частота — до 3 МГц, сопротивление изоляции в нормальных условиях не менее 5000 МОм.

Климатические и эксплуатационные условия

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69, диапазон рабочих температур примерно от −60 до +100…+200 °C в зависимости от теплостойкости («2» означает 200 °С).
Разъём рассчитан на повышенные вибрационные и ударные нагрузки, не менее 1000 часов наработки и до 500 циклов сочленений‑расчленений, с длительным сроком сохраняемости (до 25 лет).

Мы можем расшифровать условное обозначение 2РМГПД33Б32Ш5Е2 по каждой букве и цифре отдельно.
